Van thủy lực Moog
Đại lý van Moog là một nhà lãnh đạo trong việc thiết kế, sản xuất và bán sản phẩm hiệu suất cao van thủy lực. Với hơn 60 năm kinh nghiệm sản xuất Van servo Moog và van tỷ lệ cho thị trường công nghiệp, sản phẩm của chúng tôi là huyền thoại về độ bền và độ chính xác. Van thủy lực Moog van chứa hoặc một cơ chế phản hồi cơ khí hoặc điện. Được thiết kế và xây dựng để đáp ứng nhu cầu độc đáo của ngay cả những khách hàng khó tính nhất, chúng tôi cung cấp nhiều mô hình với một loạt các kích cỡ, tính năng và tùy chọn gắn kết.
Đại lý Van Moog tại Việt Nam Inc là một nhà sản xuất, nhà thiết kế, nhà chế tạo trên toàn thế giới,và nổi bật là sự tích hợp của các sản phẩm và các hệ thống điều khiển chuyển động chính xác. Các sản phẩm chính về thủy lực bao gồm: (một phần trong sản phẩm của hãng Moog)
- Van (van điều khiển Moog tuyến tính)
- Bơm Piston Moog cao áp
- Cụm thủy lực điều khiển dùng Van servo Moog, cum Van thủy lực điều khiển Moog dung van servo moog
Các sản phẩm của Van Servo Moog được dùng trong các ứng dụng yêu cầu độ chính xác cao: Nhiệt điện, Công nghệ cán thép,nhà máy sản xuất gạch men...Chế tạo, lắp ráp các cụm thủy lực điều khiển dùng van servo Moog cho các nhà máy thép thép cán tấm cuộn, tôn thép lá mạ...
Một số model stock kho tại công ty Hoàng Thiên Phát: D633-308B, D634-341C, D634-501A, D633-328B, D634-371C, D634-319C, D634-543A, D661-4538C, D661-4636, D661-4652, D661-4651, D661-4546C, D661-4539C, D661-5053, D661-5736, D661-4577C, D661-4642, G761-3003B, G761-3002B, G761-3005B, G761-3004B, G761-3006B, G761-3033B, G631-3008B, G631-3005B, G631-3002B, D661Z556C, D661Z567C, 072-1203-34, 730-234B
Van thủy lực MOOG là gì?
Van thủy lực MOOG là thiết bị thực hiện chức năng điều khiển dòng dầu trong hệ thống thủy lực. Tùy theo từng dòng sản phẩm, van có thể kiểm soát hướng dòng chảy, lưu lượng hoặc áp suất, từ đó điều khiển tốc độ, lực, vị trí và chuyển động của xi lanh hoặc động cơ thủy lực.
Một thế mạnh nổi bật của MOOG nằm ở các dòng van servo thủy lực và van tỷ lệ thủy lực. Những sản phẩm này phù hợp với hệ thống cần thay đổi lưu lượng liên tục theo tín hiệu điều khiển thay vì chỉ hoạt động ở trạng thái đóng hoặc mở.
Các dòng Van thủy lực MOOG phổ biến
Danh mục van MOOG khá rộng và được chia thành nhiều series cho từng yêu cầu vận hành. Trong thực tế công nghiệp, người dùng thường gặp các nhóm sau.

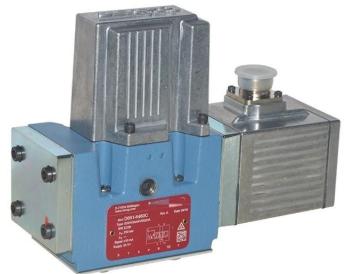

Van servo MOOG
Van servo MOOG là dòng sản phẩm nổi bật của hãng, được thiết kế cho những hệ thống điều khiển điện – thủy lực có yêu cầu cao về độ chính xác và tốc độ phản hồi.
Tín hiệu điện từ bộ điều khiển được chuyển đổi thành sự thay đổi vị trí spool bên trong van. Sự dịch chuyển này làm thay đổi tiết diện dòng dầu, qua đó kiểm soát lưu lượng cung cấp đến cơ cấu chấp hành.
Van servo MOOG thường được ứng dụng trong hệ thống điều khiển vị trí xi lanh, máy thử vật liệu, hệ thống mô phỏng chuyển động, thiết bị cán thép và nhiều hệ thống servo thủy lực.

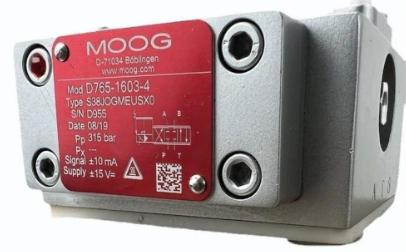

Một số series thường được nhắc đến gồm MOOG D765, D791 cùng nhiều dòng servo valve được thiết kế cho các mức lưu lượng và yêu cầu điều khiển khác nhau.

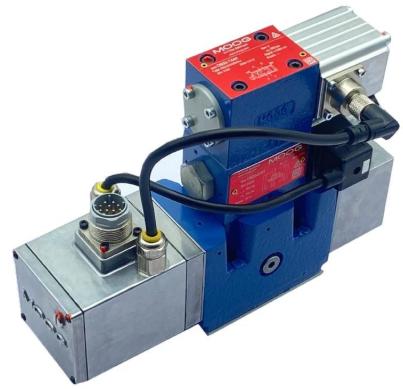

Van tỷ lệ MOOG
Van tỷ lệ MOOG cho phép lưu lượng hoặc áp suất đầu ra thay đổi tương ứng với tín hiệu điện đầu vào. Đây là giải pháp phù hợp khi hệ thống cần khả năng điều chỉnh linh hoạt hơn van điện từ đóng/mở thông thường.
Các dòng proportional valve MOOG có thể được tích hợp điện tử điều khiển và phản hồi vị trí spool tùy phiên bản. Nhờ đó, người vận hành có thể kiểm soát chuyển động của máy một cách ổn định trong nhiều chế độ làm việc.
Những series thường gặp trong nhóm này gồm D633, D634, D635, D636, D637, D638, D639 và các cấu hình tương ứng.
Van điều khiển MOOG
Van điều khiển MOOG được sử dụng để quản lý dòng dầu đi đến xi lanh, motor hoặc cụm truyền động thủy lực. Tùy cấu hình, van có thể tham gia vào điều khiển vị trí, tốc độ, lực hoặc áp suất của hệ thống.
Các dòng van điều khiển hiệu suất cao thường được lựa chọn trong dây chuyền tự động, nơi tín hiệu điều khiển cần được chuyển đổi thành chuyển động thủy lực nhanh và chính xác.
Van điều khiển hướng MOOG
Trong hệ thống thủy lực, việc xác định hướng dòng dầu quyết định chiều chuyển động của cơ cấu chấp hành. Van điều khiển hướng MOOG thực hiện nhiệm vụ phân phối dầu tới các cổng làm việc theo tín hiệu điều khiển.
Tùy thiết kế của từng model, van có thể sử dụng nhiều kiểu spool và cấu hình cổng khác nhau. Vì vậy khi thay thế van cũ, không nên lựa chọn chỉ dựa vào kích thước thân van hoặc tên series.
Cấu tạo cơ bản của Van thủy lực MOOG
Tùy thuộc servo valve hay proportional valve, kết cấu của Van thủy lực MOOG có thể khác nhau. Tuy nhiên một thiết bị điển hình thường bao gồm thân van, spool, các cửa dầu, bộ phận truyền động điện, cụm phản hồi và phần điện tử điều khiển đối với những phiên bản tích hợp electronics.
Thân van chịu áp suất của hệ thống và chứa các đường dẫn dầu. Các cổng thường liên quan đến nguồn áp suất, đường hồi và các cổng làm việc nối với cơ cấu chấp hành.
Spool van là bộ phận trực tiếp thay đổi tiết diện dòng dầu. Chỉ một sự thay đổi nhỏ về vị trí spool cũng có thể ảnh hưởng đến lưu lượng qua van, đặc biệt đối với các hệ thống servo chính xác.
Bộ truyền động điện nhận tín hiệu từ hệ thống điều khiển và tạo ra chuyển động cần thiết để thay đổi trạng thái của van. Trên các dòng hiện đại, phần điện tử có thể được tích hợp trực tiếp trên van để xử lý tín hiệu và điều khiển vị trí spool.
Nguyên lý hoạt động của Van thủy lực MOOG
Khi bộ điều khiển gửi tín hiệu điện đến Van thủy lực MOOG, van chuyển tín hiệu đó thành sự thay đổi vị trí của cơ cấu điều tiết dòng dầu. Vị trí spool quyết định lượng dầu đi qua từng cổng và hướng dòng dầu đến cơ cấu chấp hành.
Nếu hệ thống yêu cầu xi lanh chuyển động nhanh hơn, bộ điều khiển có thể tăng lệnh để van mở tiết diện dòng chảy lớn hơn. Khi cần giảm tốc độ hoặc dừng tại một vị trí xác định, tín hiệu được thay đổi và van điều chỉnh lại lưu lượng.
Trong hệ thống vòng kín, cảm biến liên tục gửi thông tin thực tế về bộ điều khiển. Bộ điều khiển so sánh giá trị thực tế với giá trị đặt rồi điều chỉnh tín hiệu gửi đến Van servo MOOG hoặc Van tỷ lệ MOOG.
Nhờ cơ chế này, hệ thống có thể kiểm soát vị trí, tốc độ hoặc lực theo yêu cầu của quá trình sản xuất.
Điểm nổi bật của Van thủy lực MOOG
Một trong những lý do Van thủy lực MOOG được sử dụng trong các hệ thống công nghiệp chuyên dụng là khả năng đáp ứng những yêu cầu điều khiển cao. Thiết bị thích hợp cho các ứng dụng mà chuyển động của cơ cấu thủy lực phải được điều chỉnh liên tục.
Khả năng điều khiển chính xác giúp máy đạt độ lặp lại tốt hơn trong những chu trình sản xuất tự động. Điều này đặc biệt có ý nghĩa đối với máy ép, máy thử nghiệm, máy tạo hình và dây chuyền cán.
Danh mục sản phẩm đa dạng cũng giúp người thiết kế lựa chọn van theo lưu lượng, áp suất, kiểu điều khiển và giao diện điện phù hợp. Nhiều dòng Van MOOG còn có electronics tích hợp, giúp đơn giản hóa việc kết nối với hệ thống điều khiển máy.
Ứng dụng của Van thủy lực MOOG trong nhà máy
Ngành thép và luyện kim
Trong dây chuyền thép, Van thủy lực MOOG có thể được sử dụng trong hệ thống điều khiển vị trí, lực ép và chuyển động của các cơ cấu thủy lực. Những ứng dụng này thường đòi hỏi khả năng phản hồi nhanh do tải trọng và điều kiện vận hành thay đổi liên tục.
Máy ép thủy lực
Máy ép cần kiểm soát lực, tốc độ và hành trình của xi lanh theo từng giai đoạn. Van servo hoặc van tỷ lệ MOOG có thể tham gia điều tiết lưu lượng dầu để thực hiện các profile chuyển động khác nhau.
Máy ép nhựa và máy tạo hình
Các quá trình đóng khuôn, phun, giữ áp và mở khuôn yêu cầu kiểm soát chuyển động theo chu kỳ. Van điều khiển MOOG giúp hệ thống thủy lực thực hiện những chuyển động này theo tín hiệu từ bộ điều khiển máy.
Thiết bị thử nghiệm
Máy thử rung, thử tải, kiểm tra độ bền và các hệ thống mô phỏng chuyển động là những ứng dụng tiêu biểu của công nghệ servo thủy lực. Trong những hệ thống này, van cần phản ứng nhanh với tín hiệu điều khiển để tạo ra profile lực hoặc chuyển động mong muốn.
Năng lượng và công nghiệp nặng
Van MOOG còn được sử dụng trong các hệ thống điều khiển chuyển động thuộc lĩnh vực năng lượng và thiết bị công nghiệp nặng. Việc lựa chọn model phụ thuộc rất nhiều vào thiết kế cụ thể của từng hệ thống.
Cách lựa chọn Van thủy lực MOOG
Không nên chọn Van thủy lực MOOG chỉ dựa trên tên series. Đối với việc thay thế thiết bị đang vận hành, phương án an toàn nhất là cung cấp đầy đủ thông tin trên nameplate.
Những thông số quan trọng cần kiểm tra bao gồm model đầy đủ, part number, series, lưu lượng danh định, áp suất làm việc, kiểu spool, tín hiệu điều khiển, nguồn cấp electronics, kiểu connector và cấu hình cổng dầu.
Đặc biệt với những dòng như D633, D634 hay D661, các ký tự phía sau series có thể thể hiện những cấu hình kỹ thuật khác nhau. Hai van cùng thuộc series D661 chưa chắc có thể thay thế trực tiếp cho nhau.
Nếu nameplate bị mờ hoặc mất thông tin, nên cung cấp hình ảnh van, hình connector, manifold, sơ đồ thủy lực và thông số của máy để có thêm cơ sở xác định sản phẩm.
Lưu ý khi thay thế Van MOOG cũ
Đối với thiết bị đã vận hành nhiều năm, model trên máy có thể thuộc thế hệ cũ hoặc đã được thay đổi sang phiên bản mới. Vì vậy cần kiểm tra khả năng tương thích trước khi đặt hàng.
Ngoài kích thước lắp đặt, cần đặc biệt chú ý đến tín hiệu command, nguồn cấp, pin connector, lưu lượng, đặc tính spool và chức năng fail-safe. Một van có hình dạng tương tự nhưng khác tín hiệu điện có thể không hoạt động đúng với bộ điều khiển hiện hữu.
Đối với servo valve, độ sạch dầu cũng là yếu tố rất quan trọng. Hệ thống lọc cần được kiểm tra và bảo dưỡng phù hợp để hạn chế cặn bẩn ảnh hưởng đến các khe hở chính xác bên trong van.
Van thủy lực MOOG tại Việt Nam
Nhu cầu tìm kiếm Van thủy lực MOOG tại Việt Nam chủ yếu đến từ hoạt động bảo trì, sửa chữa và thay thế thiết bị trên dây chuyền nhập khẩu. Nhiều nhà máy sử dụng hệ thống thủy lực MOOG trong thời gian dài nên việc xác định chính xác mã van cũ có ý nghĩa rất lớn.
Khi cần tìm MOOG Việt Nam, khách hàng nên chuẩn bị ảnh rõ toàn bộ nameplate và mã sản phẩm. Với những mã dài, chỉ sai một ký tự cũng có thể dẫn đến khác biệt về thông số hoặc cấu hình.
Ngoài van thủy lực, MOOG còn có nhiều sản phẩm phục vụ hệ thống điều khiển chuyển động như động cơ servo MOOG, servo drive MOOG, bơm thủy lực MOOG, bơm piston MOOG và các giải pháp motion control khác.
