Van điều khiển Moog
Trong một hệ thống thủy lực hiện đại, yêu cầu đặt ra không còn đơn giản là đưa dầu từ bơm đến xi lanh. Máy móc ngày càng cần biết đi bao nhanh, dừng ở đâu, tạo lực bao nhiêu và thay đổi chuyển động như thế nào trong từng thời điểm. Đây chính là môi trường mà Van điều khiển MOOG thể hiện vai trò của mình.
MOOG Việt Nam phát triển các giải pháp điều khiển chuyển động kết hợp giữa thủy lực, điện tử và công nghệ servo. Thay vì chỉ thực hiện thao tác đóng – mở, nhiều dòng Van điều khiển MOOG có khả năng thay đổi liên tục vị trí spool theo tín hiệu command, từ đó kiểm soát chính xác lưu lượng dầu truyền đến cơ cấu chấp hành.
Nhờ đặc điểm này, van MOOG xuất hiện trên nhiều máy móc có giá trị cao như máy cán thép, máy ép, máy ép nhựa, máy thử tải, hệ thống mô phỏng chuyển động, thiết bị năng lượng và các dây chuyền tự động hóa công nghiệp.
Van điều khiển MOOG biến tín hiệu điện thành chuyển động như thế nào?
Có thể hình dung Van điều khiển MOOG như một mắt xích nằm giữa “bộ não” điều khiển và “cơ bắp” thủy lực của máy.
PLC, motion controller hoặc bộ điều khiển gửi tín hiệu command đến van. Van tiếp nhận tín hiệu này và thay đổi vị trí phần tử điều tiết bên trong. Lượng dầu đi qua các cửa làm việc vì thế được thay đổi tương ứng.
Dòng dầu sau van tác động lên xi lanh hoặc motor thủy lực để tạo chuyển động cơ học.
Nếu hệ thống có cảm biến vị trí, áp suất hoặc lực, thông tin thực tế tiếp tục được đưa trở lại bộ điều khiển. Bộ điều khiển so sánh giá trị thực với giá trị yêu cầu rồi liên tục hiệu chỉnh tín hiệu gửi đến van.
Quá trình diễn ra liên tục tạo nên một vòng điều khiển điện – thủy lực có khả năng kiểm soát chuyển động chính xác hơn nhiều so với phương pháp đóng/mở truyền thống.
Không chỉ là một chiếc van thủy lực thông thường
Điểm đáng chú ý khi tìm hiểu Van điều khiển MOOG là không nên nhìn sản phẩm đơn thuần như một thiết bị phân phối dầu.
Trong nhiều hệ thống, van tham gia trực tiếp vào chất lượng chuyển động của máy.
Ví dụ, cùng một xi lanh thủy lực nhưng thông qua việc thay đổi lưu lượng dầu, hệ thống có thể yêu cầu xi lanh:
Tiến nhanh → giảm tốc → tiếp cận vị trí → tạo lực → giữ vị trí → hồi về.
Toàn bộ quá trình này có thể diễn ra trong một chu kỳ tự động.
Chính khả năng thay đổi lưu lượng theo tín hiệu điều khiển khiến Van điều khiển thủy lực MOOG đặc biệt phù hợp với những ứng dụng cần nhiều trạng thái vận hành thay vì chỉ tiến và lùi.
Các công nghệ Van điều khiển MOOG thường gặp
MOOG phát triển nhiều cấu trúc van khác nhau nhằm đáp ứng các cấp độ điều khiển từ cơ bản đến hệ thống servo hiệu suất cao.
Van servo MOOG
Van servo MOOG được sử dụng trong những hệ thống yêu cầu tốc độ đáp ứng và độ chính xác cao.
Van nhận tín hiệu điện nhỏ từ bộ điều khiển và chuyển đổi thành thay đổi dòng dầu thủy lực. Thông qua đó, hệ thống có thể điều khiển vị trí, vận tốc hoặc lực của cơ cấu chấp hành.
Servo valve thường xuất hiện trong máy thử nghiệm, hệ thống mô phỏng, máy cán, thiết bị điều khiển rung động và các cơ cấu servo thủy lực chuyên dụng.
Một số dòng MOOG được biết đến trong nhóm servo valve gồm D765, D791 và nhiều series khác tùy lưu lượng cũng như cấu hình hệ thống.
Van tỷ lệ MOOG
Nếu van đóng/mở truyền thống thường hoạt động theo trạng thái ON/OFF thì Van tỷ lệ MOOG cho phép mức độ mở của van thay đổi theo tín hiệu command.
Ví dụ, bộ điều khiển thay đổi tín hiệu đầu vào thì vị trí spool cũng thay đổi tương ứng trong phạm vi thiết kế. Điều này cho phép lưu lượng dầu được điều chỉnh linh hoạt hơn.
Các series thường gặp bao gồm:
MOOG D633 – D634 – D635 – D636 – D637 – D638 – D639.
Từng series tiếp tục có nhiều mã cấu hình khác nhau.
Van servo tỷ lệ MOOG
Trong thực tế, ranh giới giữa proportional valve và servo-proportional valve ngày càng được mở rộng khi electronics và cảm biến phản hồi được tích hợp trực tiếp trên van.
Một số dòng Van điều khiển MOOG sử dụng cảm biến để theo dõi vị trí spool. Electronics trên van xử lý tín hiệu và hiệu chỉnh cơ cấu truyền động để vị trí thực tế bám theo giá trị command.
Cấu trúc này giúp hệ thống đạt khả năng điều khiển tốt mà không cần xây dựng toàn bộ phần điều khiển spool ở bên ngoài.
Electronics tích hợp – điểm đáng chú ý trên Van điều khiển MOOG
Trên nhiều thế hệ van hiện đại, phần electronics không còn nằm hoàn toàn trong tủ điều khiển mà được tích hợp trực tiếp trên cụm van.
Đây là một đặc điểm rất đáng chú ý khi lựa chọn Van điều khiển MOOG.
Electronics có thể thực hiện các nhiệm vụ như xử lý tín hiệu command, điều khiển cơ cấu truyền động và xử lý tín hiệu phản hồi vị trí spool tùy theo từng series.
Do đó, khi thay thế van MOOG cũ, ngoài thông số thủy lực cần đặc biệt kiểm tra nguồn điện, tín hiệu command, connector và phiên bản electronics.
Hai van có cùng kích thước cơ khí nhưng khác electronics chưa chắc có thể thay thế trực tiếp.
Các series Van điều khiển MOOG phổ biến
| Series MOOG | Nhóm sản phẩm tham khảo | Đặc điểm sử dụng |
|---|---|---|
| D633 | Van tỷ lệ điều khiển trực tiếp | Điều khiển lưu lượng chính xác |
| D634 | Van tỷ lệ điều khiển trực tiếp | Phù hợp hệ thống điều khiển động |
| D635 | Van điều khiển tỷ lệ | Điều chỉnh dòng dầu theo command |
| D636 | Van tỷ lệ | Điều khiển chuyển động thủy lực |
| D637 | Van điều khiển hiệu suất cao | Hệ thống công nghiệp |
| D638 | Van tỷ lệ MOOG | Điều khiển lưu lượng |
| D639 | Van tỷ lệ MOOG | Hệ thống điện – thủy lực |
| D661 | Van servo/proportional | Series phổ biến trong công nghiệp |
| D662 | Van điều khiển | Phù hợp yêu cầu lưu lượng lớn hơn |
| D663 | Van điều khiển điện – thủy lực | Điều khiển máy công nghiệp |
| D664 | Van điều khiển hiệu suất cao | Hệ thống thủy lực công suất lớn |
| D665 | Van điều khiển | Ứng dụng lưu lượng lớn |
| D671 | Van servo/proportional | Điều khiển chuyển động |
| D672 | Van servo/proportional | Hệ thống servo thủy lực |
| D673 | Van servo/proportional | Điều khiển chính xác |
| D674 | Van servo/proportional | Máy công nghiệp |
| D675 | Van servo/proportional | Hệ thống lưu lượng lớn |
| D765 | Van servo MOOG | Điều khiển servo chính xác |
| D791 | Van servo | Ứng dụng servo lưu lượng cao |

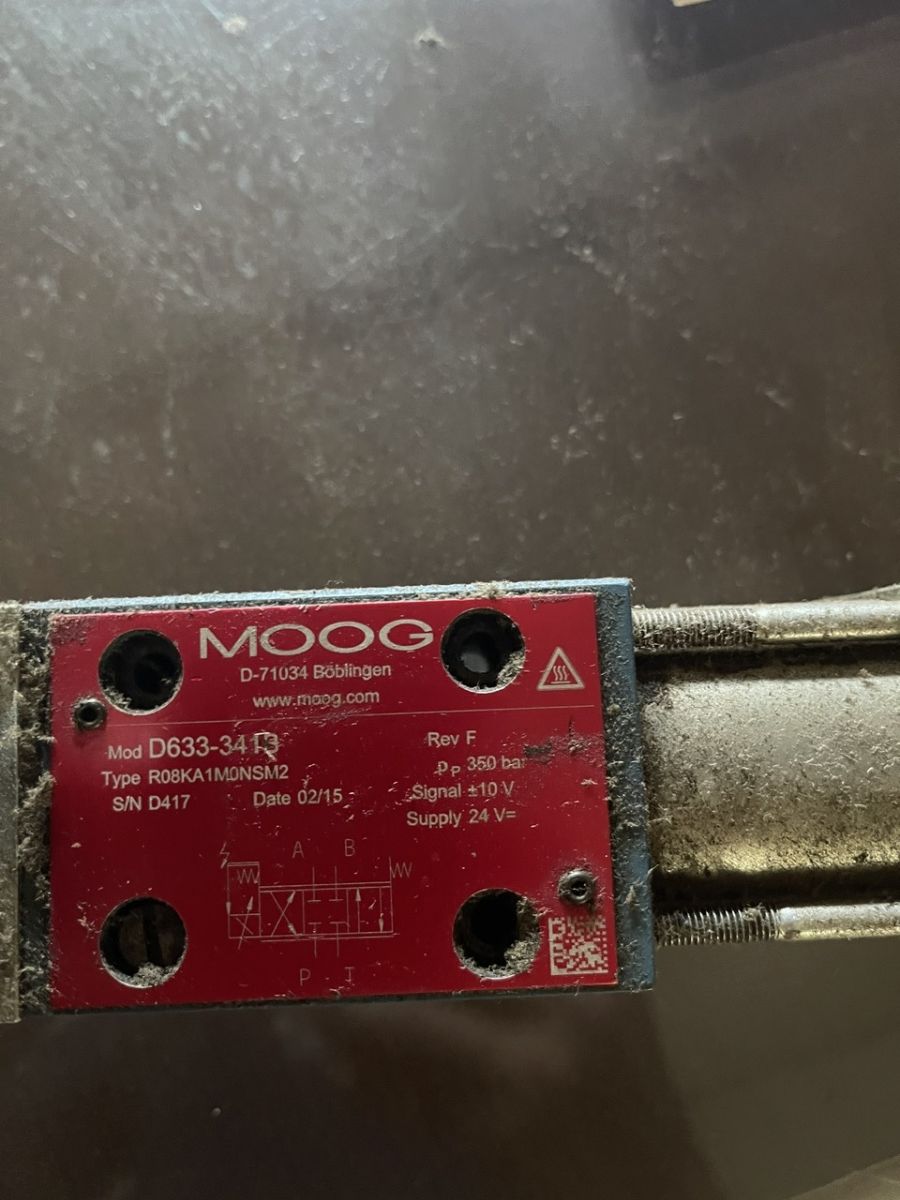

Quan trọng: D633, D634, D661 hay D765 mới chỉ là series, không phải mã đặt hàng hoàn chỉnh. Cần kiểm tra toàn bộ model/part number trên nameplate trước khi đặt hàng hoặc tìm van thay thế.
MOOG D661 – dòng Van điều khiển MOOG thường gặp trong nhà máy
Trong số nhiều series của hãng, Van MOOG D661 là một cái tên thường xuất hiện khi bảo trì các hệ thống thủy lực công nghiệp.
D661 thuộc nhóm van điều khiển hiệu suất cao và có nhiều biến thể. Vì vậy, chỉ cung cấp thông tin “MOOG D661” thường chưa đủ để xác định chính xác thiết bị.
Phần ký tự phía sau D661 có thể liên quan đến cấu hình cụ thể của sản phẩm. Khi tìm van thay thế, cần chụp toàn bộ nameplate thay vì chỉ đọc phần series.
Đây cũng là nguyên nhân hai chiếc Van điều khiển MOOG D661 nhìn gần giống nhau nhưng chưa chắc có thể lắp thay thế trực tiếp.
Một chuyển động chính xác được hình thành từ đâu?
Hiệu quả của hệ thống servo thủy lực không phụ thuộc riêng vào van.
Một hệ thống hoàn chỉnh thường hình thành theo chuỗi:
Bộ điều khiển → Van điều khiển MOOG → Dòng dầu thủy lực → Xi lanh/Motor → Cảm biến → Bộ điều khiển.
Trong chuỗi này, van chịu trách nhiệm biến lệnh điện thành sự thay đổi của năng lượng thủy lực.
Nếu van phản hồi không phù hợp, chuyển động thực tế có thể khác với yêu cầu của bộ điều khiển. Ngược lại, khi toàn bộ hệ thống được lựa chọn và hiệu chỉnh phù hợp, máy có thể đạt khả năng điều khiển vị trí, tốc độ hoặc lực với độ lặp lại cao.
Van điều khiển MOOG trong dây chuyền cán thép
Dây chuyền thép là một môi trường điển hình cho hệ thống thủy lực hiệu suất cao.
Trong quá trình cán, khoảng cách, lực và vị trí của các cơ cấu có thể cần thay đổi nhanh theo điều kiện vận hành. Hệ thống điều khiển phải liên tục đưa ra lệnh và cơ cấu thủy lực phải phản ứng tương ứng.
Van điều khiển MOOG có thể được sử dụng trong những hệ thống điều khiển chuyển động của thiết bị cán, cơ cấu ép hoặc các cụm thủy lực chuyên dụng.
Khả năng điều chỉnh dòng dầu liên tục giúp van phù hợp với những chuyển động mà van ON/OFF thông thường khó đáp ứng.
Van điều khiển MOOG trên máy ép thủy lực
Một chu kỳ ép không nhất thiết duy trì cùng một tốc độ từ đầu đến cuối.
Máy có thể cần:
Tiến nhanh → tiếp cận chậm → ép → giữ áp → nhả → hồi nhanh.
Mỗi giai đoạn có yêu cầu khác nhau về lưu lượng và áp suất.
Sử dụng Van điều khiển MOOG giúp hệ thống thay đổi đặc tính dòng dầu theo từng giai đoạn của chu kỳ. Điều này tạo điều kiện để nhà chế tạo máy xây dựng profile chuyển động phù hợp với quy trình sản xuất.
Ứng dụng trong hệ thống thử nghiệm và mô phỏng
Đây là một lĩnh vực thể hiện rõ lợi thế của servo hydraulics.
Máy thử có thể cần tạo ra một lực thay đổi liên tục hoặc bắt cơ cấu chấp hành di chuyển theo một profile đã lập trình. Tín hiệu command vì vậy thay đổi liên tục theo thời gian.
Van servo MOOG nhận các thay đổi này và điều tiết dòng dầu đến actuator.
Các hệ thống thử độ bền, thử tải, mô phỏng chuyển động và thiết bị nghiên cứu servo thủy lực là những ví dụ điển hình.
Vì sao độ sạch dầu đặc biệt quan trọng?
Một chiếc van điều khiển chính xác không thể tách rời chất lượng dầu thủy lực.
Các bộ phận điều tiết bên trong servo valve và proportional valve được chế tạo với yêu cầu chính xác cao. Tạp chất trong dầu có thể làm tăng mài mòn, ảnh hưởng chuyển động của spool hoặc làm thay đổi đặc tính hoạt động của van.
Do đó khi sử dụng Van điều khiển MOOG, hệ thống lọc dầu cần được kiểm tra theo yêu cầu kỹ thuật của thiết bị.
Khi một van mới liên tục gặp lỗi sau thời gian ngắn sử dụng, ngoài việc kiểm tra van cũng nên đánh giá lọc dầu, chất lượng dầu, tình trạng đường ống và mức độ nhiễm bẩn của toàn hệ thống.
Van điều khiển MOOG – Thành phần kết nối điều khiển điện tử với sức mạnh thủy lực
Giá trị của Van điều khiển MOOG không chỉ nằm ở việc cho dầu đi qua một đường ống. Vai trò quan trọng hơn là biến tín hiệu của hệ thống điều khiển thành một chuyển động thủy lực có thể kiểm soát.
Từ Van tỷ lệ MOOG D633, D634 đến Van MOOG D661 hay Van servo MOOG D765, mỗi series được phát triển cho những yêu cầu vận hành khác nhau. Vì vậy, lựa chọn đúng van cần dựa trên cả đặc tính thủy lực lẫn đặc tính điện và điều khiển.
Đối với nhà máy đang tìm Van điều khiển MOOG để thay thế thiết bị hiện hữu, việc cung cấp đầy đủ model trên nameplate ngay từ đầu sẽ giúp quá trình xác định sản phẩm nhanh và chính xác hơn.
