Van màng Stubbe – Giải pháp kiểm soát lưu chất ăn mòn theo tiêu chuẩn Đức
Van màng Stubbe là dòng van công nghiệp nhựa kỹ thuật cao cấp của Đức, chuyên dùng cho hóa chất ăn mòn, lưu chất tinh khiết và hệ thống cần độ kín tuyệt đối. Nhờ cơ chế đóng/mở bằng màng đàn hồi, van đảm bảo không rò rỉ, vận hành ổn định và an toàn.
Van màng Stubbe là dòng van sử dụng màng đàn hồi (Diaphragm) để đóng hoặc mở dòng lưu chất. Khi bộ truyền động tác động lên màng, màng sẽ ép xuống bề mặt làm kín, ngăn hoàn toàn dòng chảy. Khi lực tác động được giải phóng, màng trở về vị trí ban đầu và cho phép lưu chất đi qua.
Khác với van bi hoặc van cổng, toàn bộ cơ cấu truyền động của van màng được cách ly khỏi môi chất. Điều này giúp các bộ phận cơ khí không tiếp xúc trực tiếp với hóa chất, giảm nguy cơ ăn mòn và kéo dài tuổi thọ thiết bị.
Đây cũng là lý do Van màng Stubbe thường được sử dụng trong các hệ thống yêu cầu độ kín cao và môi trường làm việc có hóa chất ăn mòn.
Cấu tạo & nguyên lý
Thân van: PP hoặc PVDF – chống ăn mòn cao
Màng van (Diaphragm): PTFE/EPDM – ngăn cách hoàn toàn lưu chất với cơ cấu truyền động
Nguyên lý: khi tay quay/điều khiển tác động, màng ép xuống yên van để đóng kín; khi nhả, màng nâng lên cho phép lưu chất đi qua
Không có kim loại tiếp xúc với lưu chất → an toàn cho hóa chất mạnh
Các Model phổ biến Van màng Stubbe
| Model | Đặc điểm | Kích thước (DN) |
| MV 308 | Dòng van màng nhỏ gọn, thiết kế tối giản, phù hợp cho không gian hẹp. | DN 12 – DN 15 |
| MV 310 | Dòng van màng tiêu chuẩn công nghiệp, độ bền cực cao, có thể gắn bộ điều khiển. | DN 15 – DN 150 |
| MV 309 | Phiên bản nâng cấp với khả năng lưu thông dòng chảy tốt hơn (Flow-optimized). | DN 15 – DN 50 |
Ưu điểm vượt trội của Van màng Stubbe
Kháng hóa chất tuyệt đối: Do lưu chất chỉ tiếp xúc với thân nhựa và màng van, các bộ phận kim loại bên trên được bảo vệ hoàn toàn, cực kỳ bền trong môi trường axit mạnh, bazơ hoặc lưu chất có hạt rắn, bùn.
Thiết kế "Slim-line": Van Stubbe thường mỏng và gọn hơn các đối thủ cạnh tranh, giúp lắp đặt dễ dàng trong các cụm van (Manifolds).
Vật liệu đa dạng:
Thân van: PVC-U, PP, PVDF.
Màng van (Diaphragm): EPDM, FPM, đặc biệt là PTFE (Teflon) có lớp lót cao su đàn hồi giúp chống chịu hóa chất tối đa.
Khả năng điều tiết: Van màng cho phép điều chỉnh lưu lượng khá mịn so với van bi Stubbe
Khi chọn van màng Stubbe, quan trọng nhất là chọn đúng vật liệu màng. Ví dụ: Nếu dùng cho Axit Sulfuric (H_2SO_4) nồng độ cao, bạn bắt buộc phải dùng màng PTFE.
van màng Stubbe MV 308- NO
Thông tin sản phẩm
| Thông số | Giá trị |
|---|---|
| Hãng | STUBBE (Đức) |
| Dòng sản phẩm | MV 308 |
| Model | MV 308-NO |
| Kiểu hoạt động | Normally Open (NO) – Thường mở |
| ID No. | 212890 |
| Kích thước danh nghĩa | DN15 |
| Áp suất làm việc | PN6 |
| Vật liệu thân van | PVC-U |
| Vật liệu màng | EPDM |
| Vật liệu làm kín | EPDM |
| Kiểu truyền động | Bộ truyền động khí nén |
Van màng Stubbe MV 308-NO là dòng van điều khiển khí nén chất lượng cao của STÜBBE (Đức), được thiết kế chuyên dụng cho các hệ thống vận chuyển hóa chất, nước công nghiệp và môi chất có tính ăn mòn. Với cấu hình Normally Open (NO), van luôn ở trạng thái mở khi không cấp khí nén và sẽ đóng lại khi nhận tín hiệu điều khiển, phù hợp với những ứng dụng yêu cầu duy trì dòng chảy liên tục trong điều kiện bình thường.
Model MV 308-NO sử dụng thân van PVC-U có khả năng chống ăn mòn tốt, kết hợp với màng EPDM mang lại độ kín cao và tuổi thọ ổn định trong môi trường nước, axit loãng, kiềm và nhiều loại hóa chất công nghiệp. Thiết kế mô-đun giúp việc bảo trì, thay thế màng van hoặc bộ truyền động trở nên nhanh chóng, giảm thời gian dừng máy và chi phí vận hành.
Van màng Stubbe MV 308-NO được ứng dụng rộng rãi trong các hệ thống xử lý nước, nhà máy hóa chất, dây chuyền xi mạ, sản xuất giấy, thực phẩm, dược phẩm và công nghiệp bán dẫn. Nhờ chất lượng chế tạo theo tiêu chuẩn Đức, sản phẩm đáp ứng yêu cầu vận hành liên tục, độ kín cao và khả năng tích hợp với các hệ thống điều khiển tự động PLC hoặc DCS, giúp nâng cao hiệu quả và độ an toàn cho toàn bộ dây chuyền sản xuất.

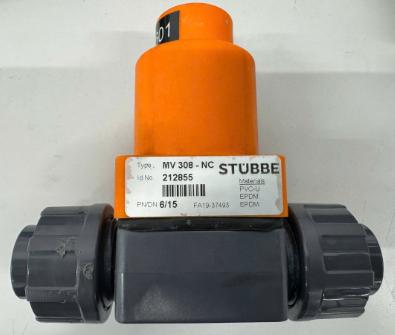

van màng Stubbe MV 308- NC
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | STUBBE |
| Xuất xứ | Đức (Germany) |
| Dòng sản phẩm | MV 308 |
| Model | MV 308-NC |
| Kiểu van | Van màng điều khiển khí nén |
| Trạng thái mặc định | Normally Closed (NC) – Thường đóng |
| Nguyên lý hoạt động | Cấp khí nén để mở van, mất khí van tự động đóng |
| Kích thước danh nghĩa | DN15 |
| Áp suất danh nghĩa | PN6 |
| Vật liệu thân van | PVC-U |
| Vật liệu màng van | EPDM |
| Vật liệu gioăng làm kín | EPDM |
| Kiểu truyền động | Bộ truyền động khí nén dạng piston |
| Kiểu kết nối | Union hoặc Socket (tùy cấu hình đặt hàng) |
| Môi chất phù hợp | Nước, nước thải, axit loãng, kiềm, hóa chất công nghiệp, dung dịch muối |
| Lắp đặt | Đường ống PVC-U, PP, PVDF |
| Ứng dụng | Hệ thống xử lý nước, hóa chất, xi mạ, dược phẩm, thực phẩm, bán dẫn |
Van thường đóng (NC), đảm bảo an toàn khi mất nguồn khí nén.
Thân PVC-U chống ăn mòn và chịu hóa chất tốt.
Màng EPDM có độ đàn hồi cao, độ kín tốt và tuổi thọ dài.
Bộ truyền động khí nén giúp đóng mở nhanh, phù hợp với hệ thống tự động hóa.
Có thể tích hợp với van điện từ, công tắc hành trình, PLC và DCS.
Ngoài van màng Stubbe, hãng còn cung cấp bơm định lượng Stubbe với khả năng châm hóa chất chính xác, vận hành ổn định và tương thích với nhiều loại axit, kiềm cùng hóa chất công nghiệp. Việc kết hợp hai dòng sản phẩm này giúp xây dựng hệ thống xử lý lưu chất đồng bộ, an toàn và đạt hiệu quả cao trong các ứng dụng xử lý nước, hóa chất và sản xuất công nghiệp.
Để biết thêm thông tin chi tiết về Van màng Stubbe vui lòng liên hệ trực tiếp tới công ty chúng tôi
