Mô đun iba – Thu thập tín hiệu đo lường và mở rộng hệ thống giám sát máy
Mô đun iba là thành phần tiếp nhận, chuyển đổi hoặc truyền tín hiệu trong hệ thống đo lường của iba AG. Tùy dòng sản phẩm, mô-đun có thể thu nhận tín hiệu điện áp, dòng điện, trạng thái đóng/mở, xung đếm hoặc tín hiệu từ cảm biến rung. Lựa chọn đúng mô-đun giúp hệ thống ghi được những thông số cần thiết để kiểm tra vận hành và phân tích sự cố máy.
Danh mục mô đun iba gồm nhiều nền tảng khác nhau. Hai nhóm đáng chú ý là ibaMS dùng trong hệ thống ibaPADU-S và ibaM dùng trong hệ thống ibaMAQS. Khi mở rộng hệ thống có sẵn, cần xác định đúng nền tảng trước khi lựa chọn mã thiết bị.
Hai nền tảng mô đun iba cần phân biệt
Mô đun ibaMS cho hệ thống ibaPADU-S
Dòng ibaMS được sử dụng cùng bộ trung tâm và giá đỡ của hệ thống ibaPADU-S. Cấu hình này cho phép kết hợp nhiều loại đầu vào, đầu ra theo nhiệm vụ đo. Những hệ thống đang sử dụng ibaDAQ hoặc các bộ trung tâm ibaPADU-S cần đối chiếu bảng tương thích khi bổ sung mô-đun.
Các nhóm sản phẩm gồm mô-đun đo analog, tín hiệu số, đầu vào bộ đếm và mô-đun kết hợp nhiều loại tín hiệu. Ví dụ, ibaMS4xUCO là mô-đun bộ đếm có bốn đầu vào; ibaMS4xADIO kết hợp đầu vào, đầu ra analog và digital.
Mô đun ibaM cho hệ thống ibaMAQS
Dòng ibaM thuộc nền tảng đo lường mô-đun ibaMAQS. Hệ thống sử dụng bộ trung tâm như ibaM-DAQ hoặc mô-đun truyền thông ibaM-COM, kết hợp với tối đa 15 mô-đun I/O theo tài liệu hãng. Cách xây dựng này phù hợp khi cần tập hợp nhiều phép đo trong cùng hệ thống.
Một số mã tiêu biểu gồm ibaM-4AI-UI, ibaM-4AI-IEPE và ibaM-4AI-5A-150A-AC. Đây là những mô-đun dành cho các nhiệm vụ thu nhận tín hiệu khác nhau, vì vậy không thể chọn thay thế chỉ dựa vào số kênh hoặc hình dạng bên ngoài.
Phân loại các nhóm mô đun iba chính

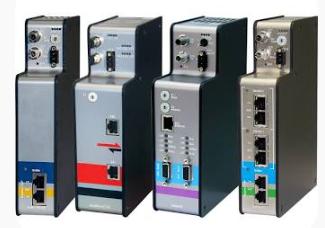

Mô đun Bus Monitor (ibaBM Series)
Các bộ mô đun này kết nối trực tiếp vào mạng truyền thông công nghiệp giữa PLC và thiết bị ngoại vi, đóng vai trò như một bộ "nghe lén" (Sniffer) hoặc Gateway trung gian để trích xuất dữ liệu thời gian thực mà không làm chậm đường truyền mạng hay can thiệp vào logic PLC.
| Tên Mô đun | Chuẩn truyền thông hỗ trợ | Đặc điểm & Chức năng |
| ibaBM-PN | PROFINET IO | Đọc trực tiếp dữ liệu PROFINET (Sniffer mode hoặc Controller/Device mode). Hỗ trợ tốc độ phản hồi cực cao. |
| ibaBM-DP | PROFIBUS DP | Giám sát kênh Profibus DP với 2 cổng độc lập, hỗ trợ tốc độ truyền lên tới 12 Mbit/s. |
| ibaBM-ETH | EtherNet/IP / Modbus TCP | Thu thập dữ liệu từ các dòng PLC Allen-Bradley (Rockwell), Schneider Electric, Omron qua mạng Ethernet. |
| ibaBM-eCAT | EtherCAT | Đọc dữ liệu từ hệ thống EtherCAT Master/Slave, ứng dụng nhiều trong điều khiển chuyển động (Motion Control). |
| ibaBM-CAN | CANbus / CANopen | Thu thập dữ liệu từ mạng CANbus trong thiết bị tự động hóa hoặc xe công nghiệp. |
| ibaBM-DPM-S | PROFIBUS Slave | Đóng vai trò là một thiết bị PROFIBUS Slave để PLC chủ động ghi/đọc dữ liệu vào iba. |
Mô đun Thu thập Tín hiệu Vật lý (I/O System - ibaPADS / ibaMS)
Khi cần đo lường các tín hiệu tương tự (Analog), tín hiệu số (Digital) hoặc tín hiệu tốc độ cao (độ rung, điện áp cao, dòng điện) trực tiếp từ cảm biến mà PLC không đáp ứng đủ tốc độ lấy mẫu:
Mô đun ibaMS (Modular System): Hệ thống mô đun rack mở rộng dạng ghép ngăn (Backplane).
ibaMS-8xAI-110V / 24V: Mô đun nhận 8 kênh Analog vào (áp/dòng) tốc độ lấy mẫu tới 40 kHz/kênh.
ibaMS-8xAO: Mô đun phát tín hiệu Analog ra.
ibaMS-16xDI / 16xDO: Mô đun tín hiệu Digital vào/ra.
Mô đun ibaPad-S: Bộ chuyển đổi tín hiệu từ các cảm biến trường sang giao diện cáp quang ibaNet.
Mô đun ibaInNet / ibaOutNet: Các mô đun I/O dạng DIN-rail gọn nhẹ kết nối cáp quang trực tiếp về PC.
Card Cắm PC / Máy chủ (ibaFOB Cards)
Đây là các mô đun Card chuẩn PCIe cắm trực tiếp vào PC/Server chạy phần mềm ibaPDA:
ibaFOB-D / ibaFOB-express: Card nhận tín hiệu cáp quang ibaNet từ các mô đun ibaBM hoặc ibaMS truyền về PC.
Hỗ trợ từ 1, 2, 4 đến 8 đường cáp quang đầu vào (Flex/Fiber optic channels), cho phép kết nối song song hàng chục mô đun iba cùng lúc.
Bộ Thu thập Dữ liệu Độc lập (ibaDAQ / ibaM)
ibaDAQ: Mô đun điều khiển tích hợp (Compact Hardware) đóng vai trò vừa là PC công nghiệp, vừa là bộ ghi dữ liệu độc lập không quạt, có sẵn phần mềm ibaPDA nhúng.
ibaModularSystem (ibaM): Bộ điều khiển trung tâm cho phép gắn ghép linh hoạt các card I/O ibaMS.
Chuẩn truyền thông ibaNet giữa các mô đun
Tất cả các mô đun iba (ibaBM, ibaMS) đều sử dụng giao thức truyền thông độc quyền ibaNet qua đường cáp quang (Fiber Optic) kết nối về Card ibaFOB trên máy tính:
Tốc độ truyền: 3.2 Mbit/s (ibaNet 3.2M) hoặc lên tới 32 Mbit/s (ibaNet 32M / Flex).
Kháng nhiễu: Cáp quang giúp cách ly hoàn toàn nhiễu điện từ (EMI/RFI) trong môi trường nhà máy nặng (xưởng cán thép, trạm biến áp, biến tần công suất lớn).
Khoảng cách: Cho phép kéo xa hàng trăm mét đến vài kilomet giữa các tủ điện mà vẫn đảm bảo độ trễ gần như bằng 0.
Các nhóm mô đun iba theo nhiệm vụ đo
Mô-đun thu thập tín hiệu analog
Nhóm analog phục vụ ghi nhận các đại lượng biến thiên liên tục. Tùy thiết bị đo và bộ chuyển đổi tín hiệu, dữ liệu có thể phản ánh áp suất, tải, nhiệt độ hoặc những thông số quá trình khác. Mô-đun phải có đầu vào phù hợp với tín hiệu điện thực tế mà thiết bị nguồn cung cấp.
Khi chọn mô đun iba analog, cần kiểm tra dải điện áp hoặc dòng điện, độ phân giải, tốc độ lấy mẫu và đặc tính cách ly. Đặc biệt, đầu vào đo dòng điện công suất và đầu vào tín hiệu dòng từ bộ truyền đo có yêu cầu khác nhau. Việc đối chiếu tài liệu theo từng mã giúp tránh đấu nối sai.
Mô-đun tín hiệu số và bộ đếm
Tín hiệu digital giúp theo dõi trạng thái như chạy, dừng, báo lỗi hoặc vị trí công tắc. Khi đối chiếu với dữ liệu analog, các trạng thái này giúp kỹ thuật viên hiểu rõ điều kiện xuất hiện của một biến động. Chẳng hạn, có thể kiểm tra giá trị tải tại thời điểm một tín hiệu liên động thay đổi.
Với nguồn tín hiệu dạng xung, cần chọn mô-đun bộ đếm phù hợp. Ngoài số kênh, phải kiểm tra mức điện áp, dạng tín hiệu và giới hạn tần số đầu vào. ibaMS4xUCO là một ví dụ thuộc nhóm bộ đếm của hệ thống ibaPADU-S
Mô-đun thu thập tín hiệu rung IEPE
Đối với giám sát rung, khả năng tương thích giữa cảm biến và mô-đun đầu vào là yếu tố quan trọng. ibaM-4AI-IEPE là mô-đun thuộc hệ thống ibaMAQS, phục vụ thu nhận tín hiệu IEPE. Tài liệu hãng cũng nêu khả năng cấu hình bộ lọc analog và digital theo từng kênh.
Một ứng dụng có thể triển khai là theo dõi rung tại động cơ, bơm hoặc cơ cấu quay. Cấu hình đo cần được xây dựng theo loại cảm biến, vị trí lắp và dải tần cần quan sát. Dữ liệu chỉ có giá trị đánh giá khi phép đo được thiết lập phù hợp với thiết bị cần kiểm tra.
Kết nối mô đun iba với hệ thống hiện có
Việc mở rộng không chỉ phụ thuộc vào loại tín hiệu. Bộ trung tâm, giao diện truyền dữ liệu, phiên bản phần mềm và phương thức đồng bộ đều cần được kiểm tra. Hai mô-đun có chức năng đo gần giống nhau vẫn có thể thuộc hai nền tảng khác nhau.
Với ibaMAQS, hãng có mô-đun giao diện ibaM-FO-2IO để kết nối thêm thiết bị iba qua cáp quang, hỗ trợ tích hợp những thiết bị iba hiện có vào hệ thống. Tuy nhiên, khả năng kết nối cụ thể vẫn cần được đối chiếu theo cấu hình và tài liệu kỹ thuật.
