Bộ thu thập dữ liệu iba DAQ – Ghi dữ liệu máy móc độc lập tại nhà máy
Một dây chuyền có thể dừng chỉ trong vài giây, nhưng nguyên nhân lại bắt đầu từ những biến động trước đó: tốc độ thay đổi, tín hiệu cảm biến mất ổn định hoặc trạng thái liên động chuyển bất thường. Nếu thiếu dữ liệu được ghi lại đúng thời điểm, bộ phận kỹ thuật khó xác định sự cố bắt nguồn từ đâu. Bộ thu thập dữ liệu iba DAQ giúp xây dựng lịch sử vận hành để việc kiểm tra máy dựa trên tín hiệu thực tế.
ibaDAQ là bộ trung tâm thuộc hệ thống mô-đun của iba AG, tích hợp chức năng thu thập dữ liệu ibaPDA và có thể ghi dữ liệu mà không phụ thuộc vào máy tính bên ngoài. Thiết bị phù hợp với nhu cầu thu thập dữ liệu tại máy hoặc tại từng khu vực sản xuất.
Bộ thu thập dữ liệu iba DAQ ghi nhận diễn biến vận hành của thiết bị
Giá trị của một hệ thống ghi dữ liệu nằm ở khả năng tái hiện diễn biến trước, trong và sau sự cố. Khi các tín hiệu liên quan được đưa vào hệ thống, kỹ thuật viên có thể đối chiếu sự thay đổi của từng thông số theo thời gian. Từ đó, việc kiểm tra có cơ sở để phân biệt tín hiệu xuất hiện đầu tiên với những trạng thái phát sinh sau đó.
Với bộ thu thập dữ liệu iba DAQ, cấu hình đo cần xuất phát từ vấn đề cần theo dõi. Chẳng hạn, khi kiểm tra một cơ cấu truyền động, nhóm tín hiệu cần thiết có thể gồm tốc độ, giá trị tải và trạng thái chạy hoặc dừng. Khả năng tiếp nhận từng tín hiệu phụ thuộc vào mô-đun I/O, giao diện kết nối và cấu hình phần mềm được lựa chọn.
Thu thập dữ liệu độc lập với máy tính bên ngoài

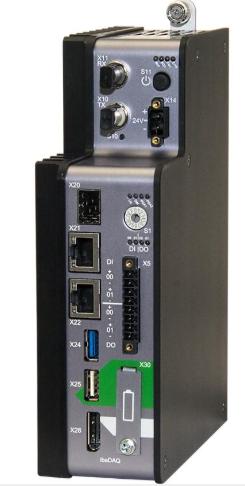

ibaDAQ được trang bị hệ thống ibaPDA tích hợp, cho phép sử dụng như thiết bị thu thập dữ liệu độc lập. Cách bố trí này phù hợp khi nhà máy cần đặt bộ ghi gần vị trí đo, đồng thời hạn chế việc bố trí thêm máy tính riêng cho nhiệm vụ thu thập dữ liệu. Thiết bị vẫn cần được cấu hình đúng để đáp ứng yêu cầu đo và lưu trữ.
Máy tính kỹ thuật có thể phục vụ công việc cấu hình, kiểm tra hoặc phân tích theo phương án triển khai. Tuy nhiên, chức năng ghi dữ liệu của ibaDAQ không yêu cầu một máy tính bên ngoài phải đảm nhiệm vai trò bộ thu thập chính. Đây là đặc điểm cần cân nhắc khi thiết kế hệ thống giám sát tại từng cụm máy.
Các dòng bộ thu thập dữ liệu iba DAQ
Dòng bộ thu thập dữ liệu ibaDAQ có các phiên bản ibaDAQ, ibaDAQ-C và ibaDAQ-S. Mỗi phiên bản khác nhau về cách kết nối và cấu hình hệ thống
| Phiên bản | Đặc điểm chính | Nhu cầu sử dụng phù hợp |
|---|---|---|
| ibaDAQ | Bộ trung tâm tích hợp ibaPDA, ghi dữ liệu độc lập; kết hợp tối đa 4 mô-đun I/O, kết nối thêm thiết bị iba qua cáp quang và có hai cổng Ethernet | Thu thập dữ liệu từ nhiều nguồn, gồm tín hiệu đo qua mô-đun và dữ liệu từ hệ thống điều khiển |
| ibaDAQ-C | Thiết bị nhỏ gọn lắp trên thanh DIN, có hai cổng Ethernet; tích hợp giao diện ibaPDA-Interface-PLC-Xplorer để lấy dữ liệu từ các hệ thống PLC được hỗ trợ | Ghi dữ liệu PLC qua mạng Ethernet, khi không cần bố trí mô-đun đo trực tiếp như cấu hình ibaDAQ |
| ibaDAQ-S | Bộ trung tâm thu thập dữ liệu độc lập thế hệ trước, thuộc hệ thống mô-đun iba | Tra cứu thiết bị đang sử dụng, bảo trì hoặc xác định phương án thay thế |
Cấu hình iba DAQ theo số lượng và loại tín hiệu cần đo
Lựa chọn bộ thu thập dữ liệu không nên chỉ dựa vào tên thiết bị. Một hệ thống phù hợp phải tiếp nhận đúng tín hiệu, ghi với tốc độ cần thiết và có đủ khả năng lưu trữ. Với ibaDAQ, phần trung tâm và các mô-đun mở rộng cần được xem xét như một cấu hình hoàn chỉnh.

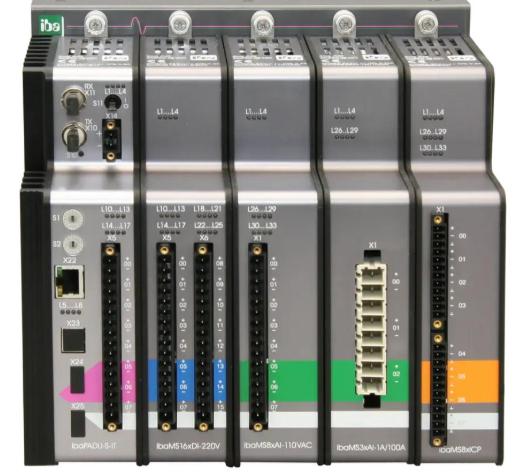

Hệ thống mô-đun iba sử dụng giá đỡ có bus kết nối phía sau, dành cho một bộ trung tâm và tối đa bốn mô-đun đầu vào, đầu ra. Nhờ đó, cấu hình có thể được xây dựng theo nhu cầu đo thực tế thay vì áp dụng một bộ kênh cố định cho mọi máy
Mô-đun I/O quyết định khả năng tiếp nhận tín hiệu
Các yêu cầu đo có thể liên quan đến tín hiệu analog, trạng thái digital hoặc những đại lượng cần mô-đun chuyên dụng. Vì vậy, trước khi chọn bộ thu thập dữ liệu iba DAQ, cần xác định rõ nguồn tín hiệu, dải đo, số kênh và yêu cầu cách ly. Không nên mặc định bộ trung tâm đã có sẵn mọi loại đầu vào cần dùng.
Khi bổ sung mô-đun, cần đối chiếu khả năng tương thích với bộ trung tâm và phiên bản phần mềm. Tài liệu của từng mô-đun là cơ sở để kiểm tra thông số đo, sơ đồ đấu nối và điều kiện vận hành. Hãng cũng hướng dẫn việc nhận diện, thêm và cấu hình các mô-đun kết nối thông qua ibaPDA.
Tốc độ ghi cần phù hợp với diễn biến của quá trình
Thông số thay đổi chậm và sự kiện diễn ra nhanh có yêu cầu thu thập khác nhau. Theo dõi nhiệt độ ổn định không nhất thiết cần cùng tốc độ lấy mẫu với việc kiểm tra một chuỗi chuyển trạng thái ngắn. Chọn tốc độ quá thấp có thể bỏ sót diễn biến; chọn quá cao cho mọi tín hiệu lại làm tăng lượng dữ liệu lưu trữ.
Do đó, cấu hình cần cân đối giữa độ chi tiết của dữ liệu, số tín hiệu và thời gian lưu. Tốc độ đáp ứng thực tế phải được kiểm tra theo mô-đun, giao diện và cấu hình cụ thể. Đây là bước quan trọng để dữ liệu ghi được đủ hữu ích cho công việc phân tích.
Kết nối mạng của bộ thu thập dữ liệu iba DAQ
iba DAQ có hai giao diện Ethernet độc lập, mỗi giao diện tốc độ 1 Gbit/s. Theo tài liệu hãng, thiết bị có thể hoạt động trên hai mạng, hỗ trợ bố trí tách mạng công nghệ và mạng IT. Đặc điểm này tạo thêm lựa chọn khi thiết kế đường kết nối dữ liệu trong nhà máy.
Tuy nhiên, cổng Ethernet không đồng nghĩa với việc thiết bị tự động giao tiếp được với mọi PLC hoặc mọi giao thức. Khi cần lấy dữ liệu từ hệ thống điều khiển, phải kiểm tra giao diện ibaPDA tương ứng, yêu cầu giấy phép và cách cấu hình. Việc tách mạng cũng cần được triển khai theo thiết kế mạng của nhà máy.
Ứng dụng iba DAQ trong kiểm tra và cải thiện vận hành
Phân tích sự cố dừng máy không liên tục
Một ứng dụng có thể triển khai là ghi lại các tín hiệu liên quan đến sự cố chỉ thỉnh thoảng xuất hiện. Ví dụ, máy dừng khi đang tăng tốc nhưng hoạt động bình thường ở những chu kỳ khác. Dữ liệu lịch sử giúp kỹ thuật viên đối chiếu chu kỳ lỗi với chu kỳ ổn định để khoanh vùng điểm khác biệt.
Hiệu quả phụ thuộc vào việc chọn đúng tín hiệu cần ghi. Nếu hệ thống chỉ lưu trạng thái “máy đã dừng”, thông tin vẫn có thể chưa đủ để tìm nguyên nhân. Cần bổ sung những tín hiệu phản ánh điều kiện dẫn đến lệnh dừng, theo cấu trúc điều khiển thực tế.
Kiểm tra máy sau bảo trì hoặc thay đổi cài đặt
Bộ thu thập dữ liệu iba DAQ cũng có thể được sử dụng để ghi dữ liệu trước và sau một lần điều chỉnh máy. Khi giữ điều kiện thử nghiệm tương đương, kỹ thuật viên có cơ sở so sánh mức dao động, thời gian đáp ứng hoặc sự ổn định của chu kỳ. Cách đánh giá này hữu ích hơn việc chỉ quan sát tại một thời điểm.
Dữ liệu ghi được có thể hỗ trợ hồ sơ kiểm tra và trao đổi giữa các bộ phận. Tuy vậy, kết luận vẫn cần dựa trên điều kiện vận hành, độ tin cậy của phép đo và tiêu chí đánh giá đã xác định.
