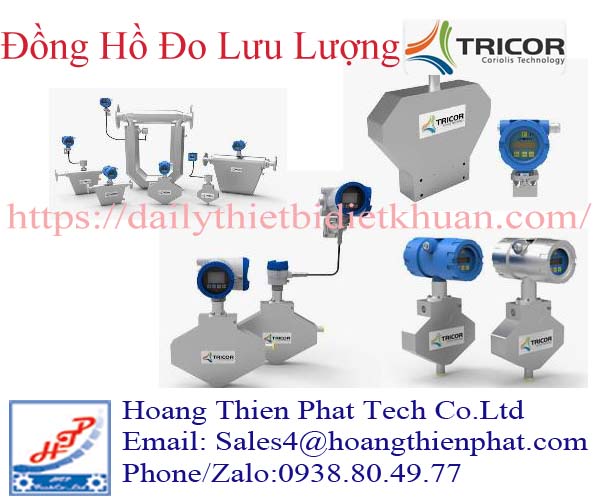

Đồng Hồ Đo Lưu Lượng TRICOR Coriolis
Đồng hồ đo lưu lượng TRICOR Coriolis là thiết bị đo lưu lượng khối lượng sử dụng nguyên lý Coriolis, được phát triển cho những hệ thống công nghiệp yêu cầu độ chính xác cao và khả năng giám sát nhiều thông số của lưu chất. Thiết bị có thể đo trực tiếp lưu lượng khối lượng, đồng thời cung cấp dữ liệu về khối lượng riêng và nhiệt độ, giúp người vận hành kiểm soát quá trình hiệu quả hơn.
Các dòng lưu lượng kế TRICOR Coriolis được sử dụng trong dầu khí, hóa chất, năng lượng, hàng hải, sản xuất máy móc, hệ thống định lượng và nhiều dây chuyền tự động hóa. Danh mục sản phẩm có nhiều kích thước, phạm vi lưu lượng và cấu hình kết nối khác nhau để đáp ứng từng điều kiện vận hành.
Đồng hồ đo lưu lượng TRICOR Coriolis là gì?
Đồng hồ đo lưu lượng TRICOR Coriolis thuộc nhóm Coriolis Mass Flow Meter – thiết bị đo trực tiếp khối lượng lưu chất đi qua đường ống. Khác với nhiều phương pháp đo dựa trên vận tốc hoặc chênh áp, công nghệ Coriolis xác định lưu lượng thông qua lực Coriolis sinh ra khi môi chất chuyển động bên trong ống đo đang dao động.
Một hệ thống TRICOR Coriolis thường bao gồm cụm cảm biến lưu lượng và bộ điện tử xử lý tín hiệu. Tín hiệu từ cảm biến được xử lý để xác định lưu lượng khối lượng, khối lượng riêng, nhiệt độ và các giá trị liên quan đến quá trình.
Nhờ khả năng đo nhiều đại lượng trên cùng một thiết bị, đồng hồ lưu lượng TRICOR Coriolis giúp giảm số lượng cảm biến cần lắp đặt trong dây chuyền và thuận tiện hơn khi tích hợp vào hệ thống điều khiển.
Công nghệ đo Coriolis của TRICOR
Điểm nổi bật của lưu lượng kế Coriolis TRICOR nằm ở phương pháp đo trực tiếp lưu lượng khối lượng. Khi môi chất đi qua các ống đo đang dao động, dòng chảy tạo ra sự thay đổi về pha hoặc chuyển động của ống. Hệ thống cảm biến ghi nhận sự thay đổi này và bộ xử lý chuyển đổi thành giá trị lưu lượng.
Phương pháp Coriolis đặc biệt hữu ích trong những ứng dụng mà tỷ trọng hoặc tính chất lưu chất có thể thay đổi trong quá trình vận hành. Thay vì chỉ xác định lưu lượng thể tích, thiết bị cung cấp trực tiếp giá trị khối lượng cần thiết cho quá trình định lượng và kiểm soát sản xuất.
Bên cạnh mass flow, hệ thống còn có thể cung cấp thông tin về density – khối lượng riêng và temperature – nhiệt độ, tạo điều kiện cho việc giám sát nhiều biến quá trình trên cùng một điểm đo.
Cấu tạo đồng hồ đo lưu lượng TRICOR Coriolis
Cụm đo của đồng hồ đo lưu lượng TRICOR Coriolis được thiết kế với các thành phần chính như ống đo, hệ thống kích thích dao động, cảm biến nhận tín hiệu, cảm biến nhiệt độ và bộ xử lý điện tử.
Ống đo là khu vực lưu chất trực tiếp đi qua. Hệ thống kích thích tạo dao động cho ống, trong khi các cảm biến theo dõi sự thay đổi của dao động khi xuất hiện dòng chảy. Bộ điện tử tiếp nhận tín hiệu và tính toán thành các thông số có thể sử dụng cho giám sát hoặc điều khiển.
Tùy từng phiên bản, thiết bị có thể được cung cấp với cấu hình transmitter và kiểu kết nối phù hợp với hệ thống công nghiệp. Việc lựa chọn đúng cấu hình cần dựa trên lưu lượng, áp suất, nhiệt độ, loại môi chất và yêu cầu tín hiệu đầu ra.
Các dòng đồng hồ TRICOR Coriolis
Danh mục TRICOR Coriolis Mass Flow Meter có nhiều dòng sản phẩm phục vụ từ ứng dụng công nghiệp thông thường đến hệ thống có yêu cầu kỹ thuật cao.
TRICOR Classic Series
TRICOR Classic là một trong những dòng Coriolis được sử dụng cho nhiều ứng dụng đo lưu lượng chất lỏng và khí. Dòng sản phẩm hướng đến khả năng đo ổn định, cung cấp dữ liệu lưu lượng khối lượng cùng các thông số cần thiết cho hệ thống điều khiển.
Classic Series phù hợp với các hệ thống máy móc, skid công nghệ, dây chuyền định lượng và các ứng dụng cần thay thế hoặc nâng cấp thiết bị TRICOR đang vận hành.
TRICOR PRO Series
TRICOR PRO Series được phát triển cho các hệ thống yêu cầu hiệu suất đo cao và khả năng xử lý tín hiệu tốt. Thiết kế cảm biến kết hợp bộ điện tử giúp thiết bị theo dõi các biến quá trình quan trọng trong điều kiện sản xuất thực tế.
Dòng PRO có thể được lựa chọn cho các dây chuyền hóa chất, dầu khí, thiết bị OEM, hệ thống kiểm soát nhiên liệu và nhiều ứng dụng công nghiệp khác.
TRICOR PRO Plus Series
TRICOR PRO Plus là dòng Coriolis hướng đến thiết kế nhỏ gọn cùng khả năng xử lý tín hiệu hiện đại. Cấu trúc có chiều dài lắp đặt tối ưu giúp sản phẩm thuận lợi hơn trong những hệ thống có không gian đường ống hạn chế.
PRO Plus phù hợp cho các nhà máy muốn kết hợp yêu cầu về độ chính xác, khả năng tích hợp và tối ưu không gian lắp đặt.
TRICOR High Pressure Coriolis
Đối với hệ thống áp suất cao, TRICOR cung cấp các giải pháp High Pressure Coriolis Flow Meter chuyên dụng. Một số cấu hình được phát triển cho mức áp suất rất cao, phục vụ những môi trường mà lưu lượng kế thông thường khó đáp ứng.
Dòng này được ứng dụng trong các hệ thống khí và chất lỏng áp suất cao, thử nghiệm, chemical injection cũng như những ứng dụng liên quan đến hydrogen.
các model cụ thể thuộc từng dòng đồng hồ đo lưu lượng Coriolis TRICOR
Dòng CLASSIC Series (TCM Series - Standard)
Dòng thiết bị tiêu chuẩn với thiết kế ống uốn (U-shape), độ bền cao, phổ biến nhất cho hầu hết ứng dụng công nghiệp.
TCM 0325: Dải đo tối đa 325 kg/h (Kết nối 1/4'' hoặc 1/2'').
TCM 1550: Dải đo tối đa .550kg/h (Kết nối 1/2'').
TCM 3100: Dải đo tối đa 3.100 kg/h (Kết nối 1/2'' hoặc 3/4'').
TCM 5500: Dải đo tối đa 5.500 kg/h (Kết nối 3/4'').
TCM 7900: Dải đo tối đa 7.900 kg/h (Kết nối 1'').
TCM 028K: Dải đo tối đa 28.000\kg/h/ 28 tấn/h (Kết nối 1.5'' hoặc 2'').
TCM 065K: Dải đo tối đa 65.000kg/h / 65 tấn/h (Kết nối 2'' hoặc 3'').
TCM 230K: Dải đo tối đa 230.000 kg/h / 230 tấn/h} (Kết nối 3'' hoặc 4'').
Dòng PRO Series (TCM-P Series)
Tích hợp bộ xử lý DSP thế hệ mới, đáp ứng phản hồi cực nhanh và truyền thông số đa dạng.
TCM 0450-P: Dải đo tối đa 450 kg/h (Dành cho lưu lượng nhỏ, phòng thí nghiệm, định lượng hóa chất).
TCM 1420-P: Dải đo tối đa 1.420 kg/h
TCM 3100-P: Dải đo tối đa 3.100kg/h
TCM 7900-P: Dải đo tối đa 7.900 kg/h.
TCM 28K-P: Dải đo tối đa 28.000 kg/h.
TCM 65K-P: Dải đo tối đa 65.000 kg/h.
Dòng PRO Plus Series (TCM-Q / Compact Series)
Thiết kế ống thẳng hoặc nhỏ gọn (Compact/Dual-tube), giảm thiểu sụt áp, chuyên dùng cho chất lưu độ nhớt cao hoặc môi trường vệ sinh.
TCMP 0325: Model thiết kế nhỏ gọn, tối ưu kích thước lắp đặt.
TCMP 1550: Model dải trung, độ chính xác cao cho chất lỏng nhớt.
TCMP 3100: Dùng cho các dây chuyền chiết rót, sản xuất thực phẩm/dược phẩm.
Dòng SPECIALIST / High Pressure (TCM-H / HP Series)
Dòng chịu áp suất siêu cao (lên đến 1.050 bar / 15.200 psi), chuyên cho trạm nạp khí CNG, Hydro và bơm hóa chất áp cao.
TCMH 0450: Dải đo đến 450 kg/h}, áp suất vận hành lên tới 1.050\ bar.
TCM 0325-HP: Áp suất làm việc 345 bar đến 690\ bar.
TCM 1550-HP: Dòng chịu áp cao cho các hệ thống ngầm, offshore/dầu khí.

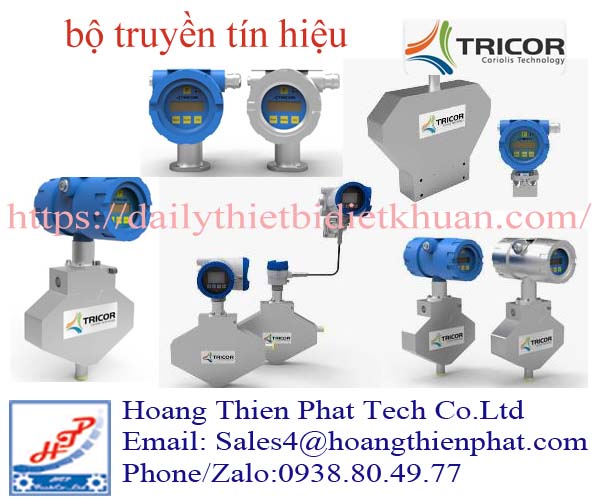

Bộ Transmitter / Bộ Hiển Thị Đi Kèm (Transmitters)
Đồng hồ TRICOR kết nối với các bộ hiển thị/chuyển đổi tín hiệu rời hoặc gắn liền:
TCE 8000: Transmitter chuẩn (Gắn liền - Compact hoặc Gắn rời - Remote wall mount).
TCE 8100: Bộ hiển thị chống cháy nổ (Ex d / Ex ia) cho vùng nguy hiểm.
TCE 6000: Bộ Transmitter giá rẻ dành cho bảng điều khiển (Panel mount).
TCAP: Transmitter tích hợp DSP cao cấp dòng PRO Series.
Thông số cần quan tâm khi chọn TRICOR Coriolis
Không nên lựa chọn đồng hồ đo lưu lượng TRICOR Coriolis chỉ dựa trên kích thước đường ống. Phạm vi lưu lượng thực tế là một trong những thông tin quan trọng nhất để xác định kích thước cảm biến phù hợp.
Ngoài lưu lượng, cần kiểm tra áp suất làm việc, nhiệt độ môi chất, tỷ trọng, độ nhớt, thành phần hóa học và trạng thái của lưu chất. Những yếu tố này ảnh hưởng trực tiếp đến việc lựa chọn vật liệu tiếp xúc và cấu hình thiết bị.
Kiểu kết nối cơ khí cũng cần được xác định rõ như flange, threaded connection hoặc các dạng kết nối đặc biệt tùy hệ thống. Với dự án thay thế thiết bị cũ, nên cung cấp đầy đủ model, serial number và hình ảnh nameplate để đối chiếu cấu hình chính xác.
Khả năng đo nhiều thông số trên cùng thiết bị
Một lợi thế quan trọng của đồng hồ lưu lượng TRICOR Coriolis là không chỉ tập trung vào một thông số duy nhất. Tùy cấu hình, thiết bị có thể cung cấp đồng thời thông tin về lưu lượng khối lượng, khối lượng riêng và nhiệt độ.
Từ những giá trị đo được, hệ thống điều khiển có thể sử dụng dữ liệu phục vụ tính toán, giám sát chất lượng hoặc kiểm soát định lượng. Điều này đặc biệt hữu ích đối với dây chuyền hóa chất và sản xuất liên tục.
Việc tích hợp nhiều phép đo vào một thiết bị cũng giúp đơn giản hóa bố trí đường ống và giảm số lượng điểm đo riêng biệt trong một số ứng dụng.
Ứng dụng của đồng hồ đo lưu lượng TRICOR Coriolis
Đo lưu lượng trong ngành dầu khí
Trong ngành dầu khí, TRICOR Coriolis có thể được sử dụng để kiểm soát nhiên liệu, dầu, chất phụ gia và các lưu chất công nghệ. Những ứng dụng này thường đòi hỏi thiết bị có khả năng làm việc ổn định khi điều kiện vận hành thay đổi.
Các phiên bản áp suất cao còn mở rộng phạm vi sử dụng sang những hệ thống injection và các cụm thiết bị công nghệ đặc biệt.
Hệ thống hóa chất và định lượng
Đối với dây chuyền hóa chất, lượng nguyên liệu đưa vào quá trình ảnh hưởng trực tiếp đến chất lượng sản phẩm. Đồng hồ đo lưu lượng TRICOR Coriolis cung cấp dữ liệu mass flow để hệ thống điều khiển theo dõi lượng hóa chất thực tế.
Thiết bị có thể được tích hợp vào skid định lượng, hệ thống pha trộn hoặc dây chuyền cấp nguyên liệu tự động.
Ngành hàng hải và nhiên liệu
Các hệ thống nhiên liệu trên tàu và thiết bị hàng hải cần theo dõi lượng nhiên liệu tiêu thụ để phục vụ vận hành và quản lý năng lượng. Công nghệ Coriolis là một lựa chọn phù hợp khi yêu cầu đo trực tiếp khối lượng nhiên liệu.
TRICOR Coriolis có thể được sử dụng trong các cụm đo nhiên liệu và hệ thống giám sát tiêu thụ tùy theo yêu cầu kỹ thuật của dự án.
Ứng dụng khí và hydrogen áp suất cao
TRICOR có các giải pháp Coriolis dành cho môi trường áp suất cao, bao gồm những ứng dụng liên quan đến hydrogen. Đây là nhóm ứng dụng đòi hỏi cấu hình thiết bị phải được lựa chọn kỹ về giới hạn áp suất, kết nối và điều kiện vận hành.
Khi lựa chọn thiết bị cho hydrogen hoặc khí áp suất cao, cần cung cấp đầy đủ dữ liệu quá trình để xác định phiên bản phù hợp thay vì lựa chọn chỉ theo kích thước đường ống.
Ưu điểm của lưu lượng kế TRICOR Coriolis
Đồng hồ đo lưu lượng TRICOR Coriolis nổi bật ở khả năng đo trực tiếp lưu lượng khối lượng. Đây là yếu tố quan trọng đối với các quy trình định lượng, pha trộn và kiểm soát nguyên liệu theo khối lượng.
Thiết bị có khả năng cung cấp nhiều dữ liệu quá trình từ cùng một cụm đo. Điều này hỗ trợ hệ thống PLC, DCS hoặc bộ điều khiển thu thập thông tin phục vụ giám sát và tự động hóa.
Danh mục TRICOR cũng có nhiều cấu hình dành cho điều kiện vận hành khác nhau, từ hệ thống công nghiệp tiêu chuẩn đến môi trường áp suất cao. Nhờ đó, người dùng có thể lựa chọn thiết bị theo từng yêu cầu cụ thể thay vì sử dụng một cấu hình chung cho mọi ứng dụng.
Lựa chọn đồng hồ đo lưu lượng TRICOR Coriolis phù hợp
Để xác định chính xác TRICOR Coriolis Flow Meter, trước tiên cần biết loại môi chất cần đo. Sau đó xác định lưu lượng tối thiểu, lưu lượng vận hành bình thường và lưu lượng tối đa của hệ thống.
Các thông tin tiếp theo gồm nhiệt độ, áp suất, kích thước đường ống, kiểu kết nối, nguồn cấp và tín hiệu đầu ra mong muốn. Đối với hóa chất đặc biệt, cần cung cấp tên hoặc thành phần môi chất để kiểm tra khả năng tương thích vật liệu.
Nếu đang tìm thiết bị thay thế cho đồng hồ TRICOR cũ, hình ảnh nameplate là dữ liệu rất quan trọng. Model đầy đủ trên nhãn giúp đối chiếu series, kích thước cảm biến, transmitter và các tùy chọn đã được cấu hình từ nhà sản xuất.
Đồng hồ đo lưu lượng TRICOR Coriolis tại Việt Nam
Nhu cầu sử dụng đồng hồ đo lưu lượng TRICOR Coriolis tại Việt Nam tập trung ở các nhà máy có yêu cầu kiểm soát lưu lượng chính xác như dầu khí, hóa chất, năng lượng, sản xuất công nghiệp, hàng hải và hệ thống thiết bị OEM.
Khi cần tìm TRICOR Coriolis Việt Nam, người dùng nên cung cấp model hoặc thông số vận hành thực tế để lựa chọn thiết bị chính xác. Đặc biệt với Coriolis meter, hai thiết bị có cùng kích thước kết nối chưa chắc có cùng dải lưu lượng, áp suất hoặc cấu hình tín hiệu.
Việc xác định đầy đủ thông số ngay từ đầu giúp quá trình kiểm tra kỹ thuật, lựa chọn model và thay thế thiết bị diễn ra nhanh hơn, đồng thời hạn chế tình trạng chọn sai dải đo hoặc sai cấu hình kết nối.
Nhà cung cấp đồng hồ đo lưu lượng TRICOR Coriolis
Khi tìm nhà cung cấp đồng hồ đo lưu lượng TRICOR Coriolis, khách hàng nên chuẩn bị model, số serial hoặc ảnh nhãn thiết bị nếu đang cần thay thế sản phẩm hiện hữu. Với dự án mới, cần cung cấp lưu lượng, môi chất, áp suất, nhiệt độ và kích thước đường ống.
Các thông tin này giúp xác định chính xác dòng TRICOR Classic, TRICOR PRO, TRICOR PRO Plus hoặc giải pháp Coriolis áp suất cao phù hợp. Việc lựa chọn đúng ngay từ bước kỹ thuật sẽ giúp thiết bị hoạt động ổn định và đáp ứng yêu cầu đo của hệ thống.
Đồng hồ đo lưu lượng TRICOR Coriolis là giải pháp đáng chú ý cho các ứng dụng cần đo lưu lượng khối lượng chính xác, đồng thời theo dõi density và temperature. Với danh mục sản phẩm dành cho nhiều điều kiện vận hành khác nhau, TRICOR Coriolis có thể đáp ứng từ hệ thống định lượng thông thường đến các ứng dụng công nghiệp áp suất cao.
