Bộ Truyền Tín Hiệu TRICOR

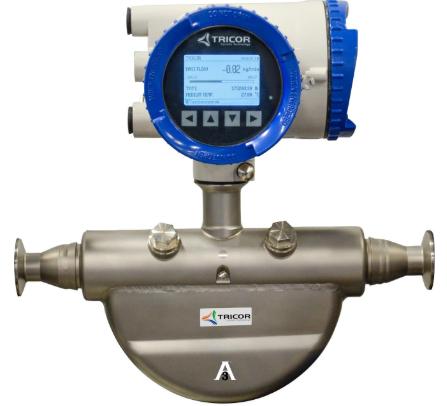

Bộ truyền tín hiệu TRICOR là thiết bị điện tử được sử dụng cùng đồng hồ đo lưu lượng TRICOR Coriolis, có nhiệm vụ tiếp nhận tín hiệu từ cảm biến đo, xử lý dữ liệu và chuyển đổi thành các giá trị phục vụ giám sát hoặc điều khiển hệ thống. Thiết bị giúp khai thác các thông số quan trọng như lưu lượng khối lượng, lưu lượng thể tích, khối lượng riêng và nhiệt độ của môi chất.

Trong hệ thống đo lưu lượng Coriolis, transmitter giữ vai trò kết nối giữa cảm biến TRICOR với PLC, DCS, bộ ghi dữ liệu hoặc hệ thống điều khiển trung tâm. Nhờ khả năng xử lý tín hiệu nhanh và ổn định, bộ truyền tín hiệu TRICOR được sử dụng trong các dây chuyền dầu khí, hóa chất, nhiên liệu, hàng hải, định lượng và nhiều hệ thống tự động hóa công nghiệp.

Bộ truyền tín hiệu TRICOR là gì?

Bộ truyền tín hiệu TRICOR – TRICOR Coriolis Transmitter là phần điện tử của hệ thống đo lưu lượng Coriolis. Trong quá trình vận hành, cảm biến lưu lượng tạo ra các tín hiệu liên quan đến dao động của ống đo. Transmitter tiếp nhận những tín hiệu này, thực hiện xử lý và tính toán để đưa ra giá trị lưu lượng thực tế.

Ngoài lưu lượng khối lượng, tùy cấu hình hệ thống, bộ truyền tín hiệu còn xử lý thông tin về density – khối lượng riêng và temperature – nhiệt độ. Các giá trị sau xử lý có thể được hiển thị trực tiếp hoặc truyền đến hệ thống điều khiển thông qua các chuẩn tín hiệu tương ứng.

Vì vậy, transmitter là thành phần quan trọng ảnh hưởng trực tiếp đến khả năng khai thác dữ liệu từ đồng hồ đo lưu lượng TRICOR Coriolis.

Chức năng của bộ truyền tín hiệu TRICOR

Chức năng chính của bộ truyền tín hiệu TRICOR là xử lý tín hiệu thô nhận được từ cảm biến Coriolis và chuyển đổi thành dữ liệu đo có thể sử dụng. Quá trình xử lý được thực hiện liên tục khi hệ thống đang vận hành.

Thiết bị có thể cung cấp thông tin về:

Lưu lượng khối lượng – Mass Flow

Lưu lượng thể tích – Volumetric Flow

Tổng lượng – Total Flow

Khối lượng riêng – Density

Nhiệt độ môi chất – Temperature

Trạng thái vận hành của hệ thống đo

Nhờ tập trung nhiều thông số trên một hệ thống, TRICOR transmitter giúp giảm nhu cầu sử dụng nhiều thiết bị đo riêng biệt trên cùng một đường ống.

Nguyên lý hoạt động của bộ truyền tín hiệu TRICOR

Khi môi chất đi qua cảm biến TRICOR Coriolis, các ống đo bên trong được kích thích dao động. Dòng lưu chất tạo ra hiệu ứng Coriolis làm thay đổi đặc tính dao động của ống.

Các cảm biến bố trí trên cụm đo ghi nhận sự thay đổi này và gửi tín hiệu đến bộ truyền tín hiệu TRICOR. Bộ xử lý điện tử phân tích sự chênh lệch pha và các thông số liên quan để xác định lưu lượng khối lượng đang đi qua cảm biến.

Sau khi xử lý, transmitter chuyển dữ liệu thành tín hiệu đầu ra phù hợp để hiển thị hoặc đưa về hệ thống điều khiển. Quá trình này diễn ra liên tục, giúp người vận hành theo dõi lưu lượng trong thời gian thực.

Cấu tạo bộ truyền tín hiệu TRICOR

Một bộ truyền tín hiệu TRICOR Coriolis thường được tích hợp bộ vi xử lý, mạch xử lý tín hiệu, bộ nhớ cấu hình, giao diện hiển thị và các đầu nối tín hiệu.

Bộ xử lý tín hiệu

Đây là thành phần thực hiện các thuật toán tính toán từ tín hiệu cảm biến Coriolis. Bộ xử lý chuyển đổi dữ liệu đo thành các thông số lưu lượng, density và temperature để hệ thống điều khiển có thể sử dụng.

Màn hình hiển thị

Tùy phiên bản, transmitter có thể được trang bị màn hình để người vận hành theo dõi trực tiếp thông số tại hiện trường. Các thông tin hiển thị có thể bao gồm lưu lượng tức thời, tổng lưu lượng, nhiệt độ hoặc trạng thái thiết bị.

Giao diện tín hiệu

Bộ truyền tín hiệu đóng vai trò kết nối đồng hồ TRICOR với hệ thống tự động hóa. Cấu hình tín hiệu cụ thể phụ thuộc vào phiên bản transmitter và tùy chọn được đặt hàng.

Do đó, khi thay thế TRICOR transmitter, cần kiểm tra đầy đủ mã thiết bị thay vì chỉ dựa vào hình dạng bên ngoài.

Bộ truyền tín hiệu TCE TRICOR

Một trong những nhóm transmitter được biết đến trong hệ thống TRICOR Coriolis là TCE – Transmitter Coriolis Electronics. Đây là bộ điện tử được thiết kế để xử lý tín hiệu từ cảm biến Coriolis và cung cấp dữ liệu cho hệ thống giám sát.

Các phiên bản TCE có thể khác nhau về kiểu lắp đặt, giao diện vận hành, nguồn điện, tín hiệu đầu ra và khả năng truyền thông. Vì vậy, mã TCE đầy đủ là thông tin quan trọng khi cần tìm thiết bị thay thế.

Đối với một hệ thống TRICOR đang vận hành, nên cung cấp cả model transmitter + model flow sensor + serial number để kiểm tra khả năng tương thích.

Bộ truyền tín hiệu TRICOR cho PRO Series

Các thế hệ TRICOR PRO Series sử dụng hệ thống điện tử xử lý tín hiệu được phát triển để khai thác chính xác dữ liệu từ cảm biến Coriolis. Transmitter và sensor tạo thành một hệ thống đo hoàn chỉnh thay vì hoạt động độc lập.

Khả năng xử lý tín hiệu cho phép hệ thống theo dõi các thay đổi lưu lượng trong quá trình vận hành. Đây là yếu tố cần thiết đối với các hệ thống định lượng, cấp nhiên liệu và kiểm soát quá trình.

Khi cần thay transmitter cho TRICOR PRO, người dùng nên kiểm tra phiên bản phần cứng và cấu hình của thiết bị hiện hữu để tránh trường hợp bộ điện tử mới không phù hợp với sensor đang sử dụng.

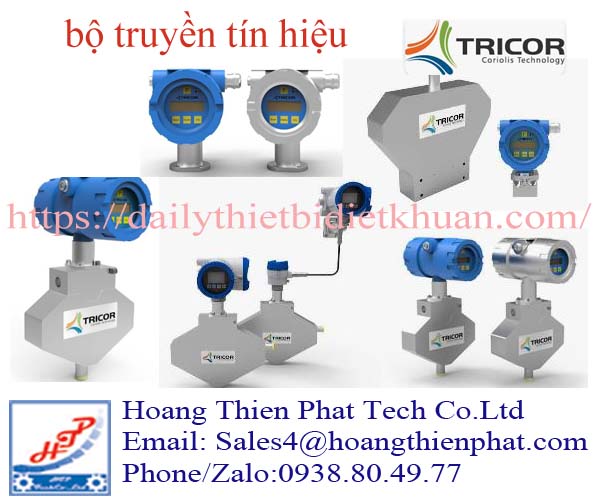

Phân loại các dòng Bộ truyền tín hiệu TRICOR

Dòng sản phẩm	Mã bộ truyền	Tương thích dòng ống đo	Đặc điểm kỹ thuật chính	Ứng dụng phổ biến
CLASSIC Series	TCE 8000 / TCE 8100	TCM Series	Màn hình LCD, tích hợp phím bấm cơ/quang học. Hỗ trợ giao tiếp Modbus RTU, HART, Profibus PA/DP.	Định lượng hóa chất, đo sơn, dầu nhớt, ứng dụng công nghiệp phổ biến.
PRO Series	TCD 9000	TCMP Series / TCMQ Series	Bộ xử lý tín hiệu số (DSP) tốc độ cao, khả năng chống rung và lọc nhiễu đường ống vượt trội, chẩn đoán lỗi nâng cao.	Hệ thống chiết rót tốc độ cao, đo pha trộn phức tạp, môi trường rung động mạnh.
Compact / Remote Direct	TCE 6000	TCM Series (Option nhỏ gọn)	Thiết kế nhỏ gọn, tối ưu không gian, hỗ trợ lắp gắn liền (Compact) hoặc kéo xa (Remote).	Tích hợp vào các hệ thống Skid OEM, máy chiết rót đóng gói.

Các tùy chọn Lắp đặt (Mounting Types)

Wall Mount (Gắn tường): Bộ truyền tín hiệu tách rời ống đo, nối qua cáp tín hiệu (thích hợp cho vị trí ống đo ở nơi chịu nhiệt độ cao, rung động hoặc khó tiếp cận).

Compact / Integral Mount (Gắn trực tiếp): Bộ truyền tín hiệu gắn liền trên thân ống đo, tiết kiệm không gian và chi phí đi dây.

Panel / Rack Mount (Gắn tủ điện): Dạng module lắp gọn trong tủ điều khiển trung tâm.

Tín hiệu đầu ra & Chuẩn giao tiếp (Outputs & Protocols)

Tín hiệu Analog/Digital: 4–20 mA (HART), Pulse/Frequency Output, Status/Relay Output.

Chuẩn truyền thông công nghiệp: Modbus RTU (RS-485), Profibus DP/PA, Foundation Fieldbus, Ethernet/IP.

Chứng chỉ an toàn cháy nổ: ATEX, IECEx, cCSAus (chuyên dùng cho khu vực Zone 1, Zone 2, Class I Division 1/2).

Tín hiệu đầu ra của TRICOR transmitter

Tùy phiên bản và cấu hình đặt hàng, bộ truyền tín hiệu TRICOR có thể cung cấp các dạng tín hiệu phục vụ hệ thống điều khiển công nghiệp. Một số cấu hình có thể hỗ trợ tín hiệu analog, pulse/frequency và giao tiếp kỹ thuật số.

Tín hiệu analog thường được sử dụng để đưa giá trị đo liên tục về PLC hoặc DCS. Pulse hoặc frequency có thể được sử dụng cho chức năng tổng lưu lượng và các hệ thống đếm.

Đối với truyền thông kỹ thuật số, cần kiểm tra datasheet của đúng model transmitter để xác định giao thức được hỗ trợ. Không nên mặc định tất cả các phiên bản TRICOR đều có cùng chuẩn giao tiếp.

Ứng dụng của bộ truyền tín hiệu TRICOR

Hệ thống đo lưu lượng khối lượng

Ứng dụng trực tiếp nhất của bộ truyền tín hiệu TRICOR là xử lý dữ liệu từ Coriolis flow sensor. Transmitter chuyển tín hiệu cảm biến thành thông số lưu lượng mà người vận hành hoặc hệ thống điều khiển có thể sử dụng.

Dây chuyền định lượng

Trong các hệ thống dosing và batching, lượng nguyên liệu cấp vào phải được kiểm soát chặt chẽ. TRICOR transmitter cung cấp dữ liệu lưu lượng cho PLC để thực hiện đóng mở van, điều khiển bơm hoặc kết thúc quá trình định lượng.

Hệ thống nhiên liệu

Các dây chuyền cấp nhiên liệu cần theo dõi lượng nhiên liệu sử dụng theo thời gian. Hệ thống TRICOR Coriolis kết hợp sensor và transmitter có thể cung cấp dữ liệu phục vụ kiểm soát tiêu thụ và quản lý quá trình.

Ngành hóa chất

Đối với hóa chất, khối lượng nguyên liệu thường là thông số quan trọng trong công thức sản xuất. Bộ truyền tín hiệu TRICOR Coriolis xử lý dữ liệu mass flow để hệ thống kiểm soát lượng hóa chất được đưa vào quá trình.

Dầu khí và năng lượng

TRICOR Coriolis được ứng dụng trong nhiều hệ thống dầu, nhiên liệu và lưu chất công nghệ. Các cấu hình dành cho áp suất cao còn phù hợp với những ứng dụng đặc biệt có yêu cầu kỹ thuật nghiêm ngặt.

Ưu điểm của bộ truyền tín hiệu TRICOR

Bộ truyền tín hiệu TRICOR được thiết kế đồng bộ với cảm biến lưu lượng Coriolis của hãng, giúp tạo thành một hệ thống đo hoàn chỉnh. Khả năng xử lý nhiều biến quá trình giúp thiết bị phù hợp với các dây chuyền cần giám sát chi tiết trạng thái lưu chất.

Transmitter cũng hỗ trợ việc đưa dữ liệu đo vào hệ thống tự động hóa thay vì chỉ hiển thị tại chỗ. Điều này đặc biệt quan trọng trong các nhà máy sử dụng PLC, DCS hoặc hệ thống SCADA để quản lý quá trình.

Một ưu điểm khác là TRICOR có nhiều cấu hình thiết bị phục vụ các yêu cầu lắp đặt khác nhau. Người dùng có thể lựa chọn hệ thống dựa trên sensor, phạm vi lưu lượng, tín hiệu đầu ra và điều kiện thực tế của dây chuyền.

Lựa chọn bộ truyền tín hiệu TRICOR phù hợp

Khi lựa chọn bộ truyền tín hiệu TRICOR, cần xác định chính xác dòng cảm biến Coriolis đang sử dụng. Transmitter phải phù hợp với sensor và cấu hình của hệ thống đo.

Đối với thiết bị thay thế, nên kiểm tra các thông tin:

Model transmitter: xác định chính xác phiên bản bộ điện tử.

Model sensor: kiểm tra khả năng tương thích giữa transmitter và cảm biến.

Serial number: hỗ trợ xác định cấu hình thiết bị ban đầu.

Nguồn cấp: cần phù hợp với hệ thống điện hiện hữu.

Tín hiệu đầu ra: xác định tín hiệu mà PLC, DCS hoặc bộ điều khiển đang sử dụng.

Kiểu lắp đặt: kiểm tra transmitter được lắp trực tiếp trên cảm biến hay lắp tách rời.

Việc cung cấp ảnh nameplate của cả sensor và transmitter sẽ giúp quá trình xác định thiết bị thay thế chính xác hơn.

Bộ truyền tín hiệu TRICOR tại Việt Nam

Bộ truyền tín hiệu TRICOR tại Việt Nam được sử dụng cùng các hệ thống Coriolis trong nhà máy hóa chất, dầu khí, năng lượng, sản xuất công nghiệp, hệ thống nhiên liệu và thiết bị OEM. Sản phẩm phù hợp với các dự án cần xử lý và truyền dữ liệu lưu lượng về hệ thống điều khiển trung tâm.

Khi cần tìm TRICOR transmitter Việt Nam, khách hàng nên cung cấp model đầy đủ hoặc hình ảnh nhãn thiết bị. Đối với trường hợp transmitter cũ đã hỏng, cần kiểm tra thêm model sensor để lựa chọn bộ điện tử tương thích.

Việc lựa chọn đúng bộ truyền tín hiệu TRICOR giúp hệ thống đồng hồ đo lưu lượng Coriolis duy trì khả năng đo ổn định, truyền dữ liệu chính xác và kết nối hiệu quả với hệ thống tự động hóa của nhà máy.

Nhà cung cấp bộ truyền tín hiệu TRICOR

Khi tìm nhà cung cấp bộ truyền tín hiệu TRICOR, việc xác định đúng cấu hình là bước quan trọng trước khi báo giá. Các phiên bản transmitter có thể khác nhau về nguồn điện, tín hiệu, giao tiếp, kiểu lắp và khả năng tương thích với cảm biến.

Đối với thiết bị đang sử dụng, nên gửi model, serial number và hình ảnh nameplate. Nếu cần một hệ thống đo mới hoàn chỉnh, cần cung cấp thêm môi chất, lưu lượng, nhiệt độ, áp suất, kích thước đường ống và yêu cầu tín hiệu.

Bộ truyền tín hiệu TRICOR kết hợp cùng cảm biến TRICOR Coriolis tạo thành giải pháp đo và giám sát lưu lượng khối lượng cho nhiều ngành công nghiệp. Việc lựa chọn đúng transmitter giúp khai thác đầy đủ khả năng đo lưu lượng, density, temperature và truyền dữ liệu đến hệ thống điều khiển.
