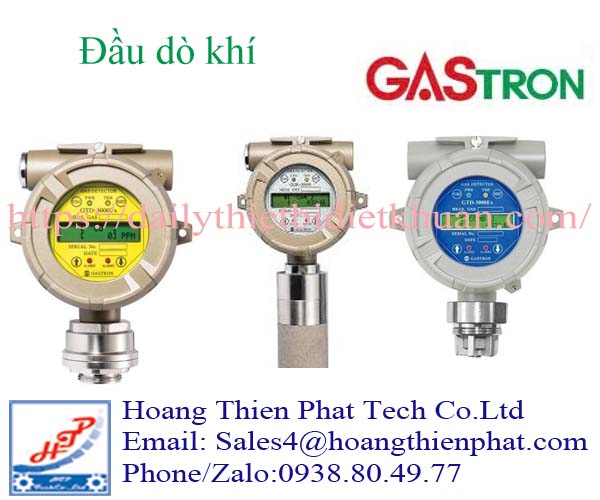

Đầu dò khí GASTRON – Kiểm soát rò rỉ từ khu vực sản xuất đến phòng vận hành
Rò rỉ khí thường bắt đầu tại những chi tiết nhỏ như gioăng, đầu nối hoặc cụm van. Sự cố có thể diễn ra trước khi người vận hành nhận thấy dấu hiệu bất thường. Đầu dò khí GASTRON hỗ trợ theo dõi nồng độ khí tại các vị trí được bố trí giám sát. Thông tin đo giúp nhà máy nhận biết biến động và triển khai quy trình xử lý phù hợp.
GASTRON Việt Nam cung cấp đầu dò cố định cho khí cháy, khí độc và oxy. Danh mục còn có thiết bị phát hiện khí bằng công nghệ hồng ngoại. Mỗi nhóm phục vụ những yêu cầu đo khác nhau. Lựa chọn đầu dò khí GASTRON cần bắt đầu từ nguy cơ thực tế của công trình.
Đầu dò khí GASTRON theo từng khu vực cần kiểm soát
Nhà máy có thể tồn tại nhiều nguồn khí với đặc điểm phân bố khác nhau. Khu vực nhiên liệu cần kiểm soát nguy cơ hình thành hỗn hợp dễ cháy. Khu vực hóa chất có thể cần theo dõi khí độc. Những không gian thông gió hạn chế còn cần đánh giá nguy cơ thiếu oxy.
Đầu dò khí GASTRON phải được lựa chọn riêng cho từng mục đích giám sát. Một cấu hình phù hợp khu vực này chưa chắc đáp ứng khu vực khác. Loại khí, dải đo và điều kiện môi trường cần được xác định rõ. Cách tiếp cận này giúp thiết bị đáp ứng đúng nhiệm vụ được giao.
Khu vực cấp nhiên liệu và đường ống khí
Cụm van, bộ điều áp và đầu nối đường ống là những vị trí cần xem xét khi đánh giá rò rỉ. Việc giám sát cần dựa trên loại nhiên liệu được sử dụng. Đầu dò khí GASTRON thuộc nhóm khí cháy có thể được xem xét cho ứng dụng tương ứng. Khả năng phát hiện phải được xác nhận theo cấu hình cảm biến.
GTD-3000Ex được hãng giới thiệu là dòng đầu dò khí cháy cố định. Thiết bị hỗ trợ phát hiện liên tục với cấu trúc chống nổ. Hãng cung cấp nhiều nguyên lý phát hiện trong dòng sản phẩm này. Vì vậy, cần đối chiếu phiên bản trước khi xác nhận tính phù hợp.
Khu vực hóa chất và phòng thiết bị
Khí độc cần được kiểm soát theo chất cụ thể có thể xuất hiện tại hiện trường. Không thể sử dụng một cảm biến để mặc định giám sát mọi loại khí độc. Đầu dò khí GASTRON phải có cảm biến tương ứng với khí mục tiêu. Dải đo cũng cần đáp ứng yêu cầu của quy trình vận hành.

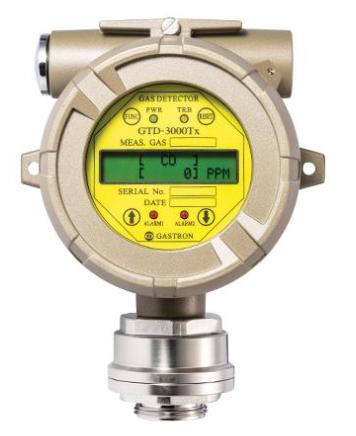

Nhóm GTD-3000Tx được GASTRON phân loại cho oxy và khí độc. Cấu hình được lựa chọn quyết định nhiệm vụ đo của thiết bị. Khi yêu cầu báo giá, cần cung cấp tên khí cùng đơn vị đo. Thông tin đầy đủ giúp tránh nhầm lẫn giữa những phiên bản cùng dòng.
Khu vực có nguy cơ thay đổi nồng độ oxy
Khí khác có thể chiếm chỗ oxy tại khu vực thông gió hạn chế. Do đó, đánh giá môi trường cần xem xét cả nồng độ oxy. Đầu dò oxy phục vụ nhiệm vụ khác với đầu dò khí cháy. Hai chức năng không thể tự động thay thế cho nhau.
Đầu dò khí GASTRON đo oxy cần được bố trí theo đánh giá nguy cơ của khu vực. Kết quả đo hỗ trợ hệ thống theo dõi biến động môi trường. Tuy nhiên, một điểm đo không đại diện mọi vị trí trong không gian. Phạm vi giám sát cần được xác định khi thiết kế hệ thống.
Phân loại đầu dò khí GASTRON theo phương pháp lấy mẫu
Dạng khuếch tán (Diffusion Type)
Nguyên lý: Khí tự nhiên khuếch tán vào bề mặt cảm biến.
Đặc điểm: Dùng để lắp cố định tại các vị trí không khí lưu thông tự nhiên. Thiết kế nhỏ gọn, bền bỉ, chi phí tối ưu.
Các model phổ biến:
GTD-2000Ex: Chuyên đo khí dễ cháy nổ (Methane, LPG, LNG, H2,...). Đạt chuẩn chống cháy nổ ATEX, IECEx, KCs.
GTD-2000Tx: Chuyên đo các loại khí độc (CO, H2S, NH3, CL2,...) và O2.
GTD-3000Ex / GIR-3000: Đầu dò thông minh trang bị màn hình LCD/OLED, tích hợp cảm biến hồng ngoại (IR) đo khí cháy không cần bảo trì thường xuyên.
Dạng hút mẫu (Sampling / Pump Type)
Nguyên lý: Tích hợp bơm hút bên trong (Diaphragm Pump) để chủ động hút không khí từ những khu vực kín, đường ống, hố sâu hoặc môi trường nguy hiểm về đầu đo.
Đặc điểm: Phản ứng cực nhanh, phát hiện khí ngay từ nồng độ rất thấp (ppb/ppm).
Các model phổ biến:
GTD-5000 / GTD-5000F: Đầu dò khí cháy/khí độc dạng hút mẫu.
GTD-5000VOC: Chuyên đo các hợp chất hữu cơ dễ bay hơi (VOCs: Benzene, Toluene, Xylene,...) sử dụng cảm biến PID.
Phân loại theo loại khí cần đo
| Nhóm khí | Loại cảm biến chính | Các model GASTRON tiêu biểu |
|
Khí cháy nổ (%LEL / %Vol / ppm) (CH4, LPG, H2, C2H2,...) |
Catalytic, Thermal Conductivity, IR (Infrared) | GTD-2000Ex, GTD-3000Ex, GIR-3000 |
|
Khí độc & Oxy (ppm / %Vol) (CO, H2S, NH3, Cl2, O2,...) |
Electrochemical Cell (Cảm biến điện hóa) | GTD-2000Tx, GDS-100, GTD-3000Tx |
|
Hợp chất VOCs (ppb / ppm) (Hóa chất bay hơi, dung môi) |
PID (Photo-Ionization Detector) | GTD-5000VOC, GTD-2000Tx VOC |
Ba yếu tố tạo nên hiệu quả của đầu dò khí GASTRON
Hiệu quả giám sát phụ thuộc cảm biến, vị trí lắp và đường truyền tín hiệu. Cảm biến phù hợp giúp thiết bị đáp ứng khí mục tiêu. Vị trí đúng giúp khí có khả năng tiếp cận bộ phận đo. Đường truyền tốt giúp thông tin đến nơi cần xử lý.
Đầu dò khí GASTRON cần được đánh giá đồng thời theo cả ba yếu tố. Chỉ chọn đúng model chưa đủ để hoàn thiện hệ thống. Thiết kế phải xét điều kiện hiện trường và yêu cầu vận hành. Sau lắp đặt, cần kiểm tra toàn bộ chuỗi đo và cảnh báo.
Cảm biến phù hợp với đặc tính khí
Công nghệ phát hiện ảnh hưởng khả năng đo và điều kiện sử dụng. Khí mục tiêu cần phù hợp nguyên lý cảm biến được lựa chọn. Một số công nghệ có giới hạn riêng về môi trường làm việc. Những giới hạn này phải được kiểm tra trong tài liệu sản phẩm.
GASTRON có các dòng hồng ngoại GIR-3000 và GIR-3000A. Tuy nhiên, đầu dò hồng ngoại không mặc nhiên phát hiện được mọi loại khí. Khi chọn đầu dò khí GASTRON, cần xác nhận khí đo của phiên bản cụ thể. Dải nồng độ cũng phải phù hợp mục đích giám sát.
Vị trí lắp phù hợp nguồn rò rỉ
Khí cần tiếp cận cảm biến trước khi thiết bị có thể phát hiện. Khoảng cách đến nguồn rò rỉ ảnh hưởng khả năng giám sát. Luồng gió có thể đưa khí sang vị trí khác. Vì vậy, điểm lắp phải được xác định bằng đánh giá hiện trường.
Đầu dò khí GASTRON không nên bị che khuất bởi vật cản không phù hợp. Khu vực tiếp nhận khí cần được giữ thông thoáng. Nhân viên cũng phải tiếp cận được thiết bị khi kiểm tra. Hướng lắp và phụ kiện cần tuân thủ hướng dẫn của hãng.
Tín hiệu được tiếp nhận đúng cấu hình

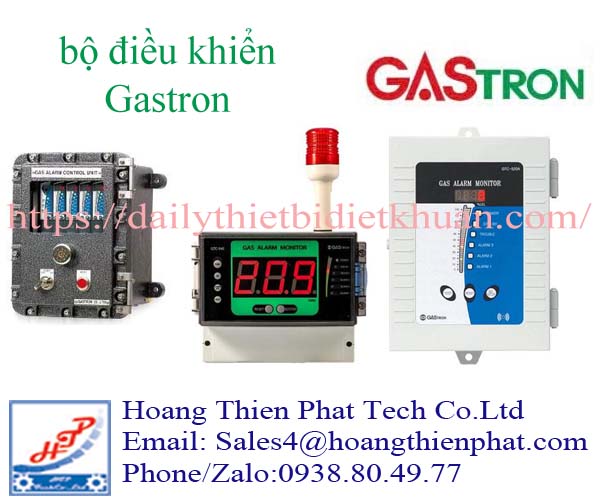

Tín hiệu đầu dò cần tương thích với bộ điều khiển hoặc thiết bị nhận. Dải hiển thị phải khớp với dải đo đã cấu hình. Mỗi kênh cần được đặt tên theo vị trí thực tế. Những bước này giúp người vận hành xác định đúng khu vực cảnh báo.
GTD-3000Ex được hãng công bố có ngõ ra 4–20 mA và RS-485 Modbus. Trang sản phẩm cũng nêu chức năng xuất tiếp điểm rơ le. Với đầu dò khí GASTRON, cần xác nhận đầy đủ ngõ ra khi đặt hàng. Việc đấu nối phải theo sơ đồ của phiên bản được cung cấp.
Thông tin tại đầu dò khí GASTRON hỗ trợ xử lý hiện trường
Nhân viên bảo trì cần nhận biết cả giá trị đo và trạng thái thiết bị. Màn hình tại đầu dò giúp kiểm tra thông tin ngay ở vị trí lắp. Chỉ thị cảnh báo giúp nhận biết tình trạng bất thường. Chức năng cụ thể thay đổi theo dòng sản phẩm.
GTD-3000Ex có màn hình LCD có đèn nền hoặc OLED theo công bố hãng. Thiết bị hỗ trợ hai mức cảnh báo và chỉ thị lỗi. Dòng này còn có chức năng tự chẩn đoán bằng bộ vi xử lý. Những đặc điểm đó hỗ trợ việc theo dõi đầu dò tại hiện trường.
Phân biệt cảnh báo khí với lỗi thiết bị
Cảnh báo khí phản ánh tình trạng nồng độ đạt điều kiện cảnh báo đã cài đặt. Lỗi thiết bị phản ánh vấn đề cần kiểm tra trong hệ thống đo. Hai trạng thái yêu cầu cách xử lý khác nhau. Người vận hành cần hiểu rõ ý nghĩa từng chỉ thị.
Khi đầu dò khí GASTRON báo lỗi, cần kiểm tra theo hướng dẫn của model. Nguồn điện, đường dây và cảm biến đều cần được xem xét. Không nên kết luận môi trường an toàn chỉ vì giá trị đo thấp. Trạng thái thiết bị phải được xác nhận trước khi sử dụng kết quả.
Kiểm tra định kỳ để duy trì chất lượng phép đo
Đầu dò khí GASTRON làm việc trong môi trường có thể chứa bụi và hơi hóa chất. Điều kiện đó có thể ảnh hưởng cảm biến hoặc đường tiếp nhận khí. Bảo trì cần được tổ chức theo hướng dẫn và mức độ sử dụng. Hồ sơ kiểm tra giúp theo dõi sự thay đổi qua thời gian.
Kiểm tra đáp ứng bằng khí chuẩn và hiệu chuẩn có mục đích khác nhau. Kiểm tra đáp ứng xác nhận thiết bị phản ứng với khí. Hiệu chuẩn điều chỉnh phép đo theo quy trình được quy định. Nhân viên cần thực hiện đúng hướng dẫn của thiết bị.
Kiểm tra từ cảm biến đến điểm nhận cảnh báo
Sau kiểm tra cảm biến, cần xác nhận thông tin đến bộ điều khiển. Giá trị hiển thị tại các điểm phải phù hợp cấu hình. Các ngõ ra cảnh báo cần hoạt động theo thiết kế. Việc kiểm tra nên bao gồm cả thiết bị liên động được kết nối.
Đầu dò khí GASTRON chỉ là một phần của hệ thống giám sát. Dây tín hiệu và thiết bị tiếp nhận cũng cần được kiểm tra. Kết quả bảo trì nên ghi rõ tình trạng từng thành phần. Cách thực hiện này giúp xác định vấn đề khi hệ thống hoạt động bất thường.
Chọn đầu dò khí GASTRON theo cấu hình công trình
Yêu cầu mua hàng cần nêu rõ khí mục tiêu và dải đo mong muốn. Nguồn cấp, tín hiệu và môi trường lắp đặt cũng cần được cung cấp. Nếu công trình yêu cầu chống nổ, phải xác định phạm vi chứng nhận. Những thông tin đó giúp đối chiếu sản phẩm chính xác hơn.
Khi thay thế Máy dò khí GASTRON, cần kiểm tra mã hàng đầy đủ trên nhãn. Cảm biến mới phải phù hợp hệ thống tiếp nhận hiện có. Kích thước lắp, đầu nối và chức năng cảnh báo cũng cần tương thích. Xác nhận cấu hình trước giúp quá trình lắp đặt và nghiệm thu thuận tiện hơn.
