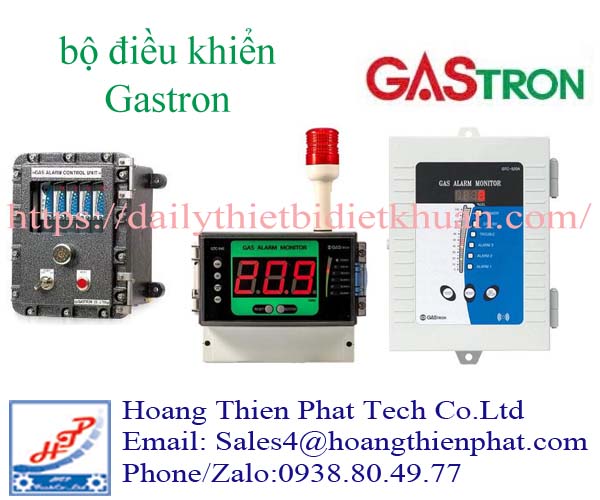

Bộ điều khiển GASTRON – Tập trung giám sát khí tại nhà máy
Một hệ thống phát hiện khí cần truyền thông tin rõ ràng đến người vận hành. Đầu dò đảm nhận việc đo tại hiện trường. Bộ điều khiển đầu dò khí GASTRON tiếp nhận tín hiệu và hỗ trợ quản lý cảnh báo. Thiết bị tạo điểm giám sát cho từng vị trí hoặc nhiều khu vực.
GASTRON Việt Nam cung cấp bộ điều khiển đơn kênh, đa kênh và phiên bản chống nổ. Danh mục còn có những dòng tích hợp pin dự phòng. Mỗi nhóm đáp ứng yêu cầu bố trí khác nhau. Việc lựa chọn cần dựa trên số đầu dò và chức năng hệ thống.
Phân loại các dòng bộ điều khiển Gastron phổ biến
Bộ điều khiển đơn kênh (Single-Channel Controllers)
Chuyên dùng cho các ứng dụng quy mô nhỏ, giám sát 1 điểm dò khí hoặc các vị trí độc lập.
GTC-540 / GTC-540A / GTC-550: Bộ thu hiển thị và cảnh báo khí đơn kênh, thiết kế gọn nhẹ, giao tiếp chuẩn 4–20mA, có tiếp điểm rơ-le báo động.

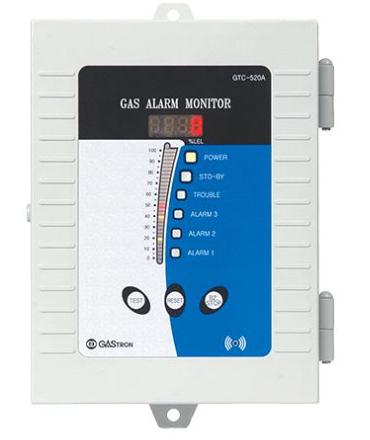

GTC-520 / GTC-520F: Dòng điều khiển nhỏ gọn dạng treo tường/gắn tủ, tích hợp còi báo và màn hình hiển thị trực quan.
Bộ điều khiển đa kênh (Multi-Channel Controllers)
Dùng cho hệ thống nhà xưởng lớn, giám sát tập trung nhiều điểm dò khí cùng lúc.
GTC-200A Series: Bộ điều khiển đa kênh dạng module lắp rack hoặc tủ điện (kết nối từ 4, 6, 8 đến 12+ kênh tùy cấu hình). Tương thích tốt với các đầu dò khí cháy (Ex), khí độc (Tx) và Oxy.
GMS-2000: Màn hình và hệ thống điều khiển giám sát tập trung cho quy mô nhà máy lớn.
Bộ điều khiển an toàn & Tích hợp hiển thị đặc thù (Safety Controllers & Integrated Units)
ASC-100: Bộ điều khiển an toàn (Safety Controller) chuyên dùng trong các khu vực yêu cầu chuẩn an toàn nghiêm ngặt.
GTD-6000 / GTD-5000 Series: Dòng thiết bị vừa tích hợp khả năng hút/đo khí (Sampling Flammable/Toxic Gas Detector) vừa có bộ vi xử lý hiển thị nồng độ và điều
Bộ điều khiển đầu dò khí GASTRON (Gas Detector Receiver / Gas Monitoring Controller) là thiết bị trung tâm nhận tín hiệu từ các đầu dò khí (đo khí độc, khí cháy nổ, O2) để hiển thị concentration, phát cảnh báo (còi, đèn) và điều khiển các thiết bị ngoại vi (quạt gió, van ngắt tự động, hệ thống PCCC).
GASTRON (Hàn Quốc) là thương hiệu tiêu chuẩn trong các nhà máy, nhà kho hóa chất, xưởng sản xuất và môi trường công nghiệp tại Việt Nam.
Các dòng bộ điều khiển GASTRON phổ biến
| Dòng sản phẩm | Loại / Cấu trúc | Tín hiệu vào | Đặc điểm nổi bật |
| GTC-100 Series | Dạng mô-đun gắn tủ (Wall / Panel mount) | Analog 4-20mA |
• Thiết kế nhỏ gọn, mở rộng theo từng kênh. • Hiển thị LED/LCD riêng cho từng đầu dò. • Thường dùng cho hệ thống quy mô nhỏ đến vừa (1–8 kênh). |
| GTC-200 Series | Multi-channel (Nhiều kênh) | Analog 4-20mA / RS-485 |
• Hỗ trợ quản lý tập trung nhiều kênh (từ 2 đến vài chục kênh). • Tích hợp đầu ra Relay cảnh báo (Low, High, Fault). • Phù hợp với nhà xưởng, khu vực chứa khí nén/hóa chất rộng. |
| GTC-500 Series | Dạng gắn tường chống cháy nổ (Explosion-proof) | Analog / Modbus |
• Đạt chứng chỉ chống cháy nổ (Ex d). • Lắp đặt trực tiếp tại các khu vực rủi ro cao (Zone 1, Zone 2) mà không cần tủ điều khiển trung tâm riêng. |
| GTC-300 / GTC-300A | Dạng tủ tích hợp (Rack / Cabinet type) | 4-20mA, Modbus RTU |
• Dùng cho dự án lớn (hàng trăm điểm đo). • Tích hợp truyền thông về PLC/SCADA hoặc hệ thống DCS của nhà máy. |
Từ tín hiệu đầu dò đến thông tin vận hành
Đầu dò khí được bố trí gần khu vực cần kiểm soát. Bộ điều khiển tiếp nhận tín hiệu từ thiết bị tương thích. Giá trị đo được hiển thị theo cấu hình của hệ thống. Người vận hành có thể theo dõi tình trạng khí tại điểm giám sát.
Bộ điều khiển đầu dò khí GASTRON không quyết định loại khí mà cảm biến có thể phát hiện. Khả năng đo phụ thuộc đầu dò được kết nối. Dải hiển thị phải phù hợp với dải đo của cảm biến. Cài đặt sai có thể khiến thông tin hiển thị không phản ánh đúng nồng độ.
Hiển thị nồng độ và trạng thái cảnh báo
Thông tin hiển thị giúp người vận hành nhận biết biến động của giá trị đo. Các chỉ thị trạng thái hỗ trợ phân biệt cảnh báo và lỗi thiết bị. Hình thức hiển thị phụ thuộc từng dòng bộ điều khiển. Vì vậy, cần đối chiếu tài liệu trước khi chọn sản phẩm.
GTC-200A được hãng công bố có chỉ thị LED cho ba mức cảnh báo. Dòng này cũng được trang bị chức năng tự chẩn đoán. Những chức năng đó hỗ trợ theo dõi trạng thái hệ thống. Tuy nhiên, kiểm tra định kỳ vẫn cần thực hiện theo hướng dẫn.
Kết nối cảnh báo với thiết bị bên ngoài
Tín hiệu cảnh báo có thể được đưa đến thiết bị bên ngoài qua ngõ ra phù hợp. Với GTC-200A, hãng công bố chức năng xuất tiếp điểm rơ le. Việc kết nối phải tuân thủ sơ đồ và giới hạn điện của thiết bị. Tải vượt giới hạn cần được xử lý bằng mạch trung gian phù hợp.
Hệ thống có thể được thiết kế để phối hợp còi, đèn hoặc thiết bị liên động. Khả năng điều khiển cụ thể phụ thuộc cấu hình được lựa chọn. Không nên mặc định bộ điều khiển có thể cấp điện trực tiếp cho mọi tải. Chức năng liên động cần được kiểm thử trước khi vận hành.
Bộ điều khiển GASTRON theo quy mô giám sát
Số vị trí đo là căn cứ quan trọng khi chọn bộ điều khiển. Một điểm giám sát có thể sử dụng thiết bị đơn kênh. Nhiều vị trí thường cần bộ điều khiển đa kênh. Khả năng mở rộng cũng cần được xem xét từ đầu.
Danh mục GASTRON có GTC-520A, GTC-540 và GTC-550 thuộc nhóm đơn kênh. GTC-200A thuộc nhóm đa kênh. ASC-100 được hãng giới thiệu là bộ điều khiển 20 kênh. Những thông tin này giúp định hướng lựa chọn theo quy mô công trình.
Giám sát một vị trí bằng thiết bị đơn kênh
Bộ điều khiển đơn kênh phù hợp khi hệ thống chỉ cần theo dõi một điểm đo. Cách bố trí này giúp xác định rõ vị trí phát sinh cảnh báo. Thiết bị có thể đặt tại nơi người vận hành dễ quan sát. Điều kiện lắp đặt phải đáp ứng yêu cầu của model.
Khi chọn bộ điều khiển đầu dò khí GASTRON đơn kênh, cần kiểm tra khả năng tương thích đầu dò. Nguồn cấp và tín hiệu phải được xác nhận đầy đủ. Các chức năng cảnh báo cần đáp ứng yêu cầu vận hành. Kích thước thiết bị cũng phải phù hợp vị trí lắp.
Quản lý nhiều đầu dò bằng thiết bị đa kênh
Bộ điều khiển đa kênh tập trung thông tin từ nhiều điểm giám sát. Người vận hành có thể quản lý các vị trí tại một khu vực điều khiển. Mỗi kênh cần được gắn nhãn rõ ràng. Cách đặt tên nên phản ánh đúng vị trí đầu dò.
GTC-200A sử dụng cấu trúc thuận tiện cho mở rộng kênh theo công bố của hãng. Dòng này hỗ trợ truyền thông RS-485 Modbus. Hãng cũng công bố các dạng tủ đứng, treo tường và rack 19 inch. Cấu hình thực tế cần được xác nhận khi đặt hàng.
Điều kiện lắp đặt quyết định phiên bản thiết bị
Bộ điều khiển có thể được đặt tại phòng điều khiển hoặc gần khu vực giám sát. Hai vị trí này có điều kiện môi trường khác nhau. Nhiệt độ, độ ẩm và khả năng tiếp xúc bụi cần được kiểm tra. Vỏ bảo vệ phải đáp ứng điều kiện sử dụng thực tế.
GASTRON có GTC-520F và GTC-200F thuộc nhóm bộ điều khiển chống nổ. Đây là những lựa chọn cần xem xét khi vị trí lắp có yêu cầu tương ứng. Cấp chống nổ phải được đối chiếu theo chứng nhận của từng sản phẩm. Tên gọi chống nổ chưa đủ để xác nhận mọi ứng dụng.
Duy trì giám sát bằng nguồn dự phòng
Nguồn điện ảnh hưởng trực tiếp đến khả năng hoạt động của hệ thống. Khi thiết kế, cần xác định yêu cầu duy trì giám sát lúc mất điện. Thời gian dự phòng phải được tính theo tải thực tế. Tổng tải cần bao gồm các thiết bị được nguồn đó cấp điện.
Danh mục GASTRON có GTC-542 và GTC-552 được giới thiệu với pin dự phòng. Dung lượng và thời gian hoạt động cần kiểm tra theo cấu hình cụ thể. Không nên suy ra thời gian dự phòng chỉ từ tên model. Pin cũng cần được kiểm tra trong kế hoạch bảo trì.
Kiểm tra đồng bộ trước khi đưa vào vận hành
Nghiệm thu cần kiểm tra toàn bộ đường truyền từ đầu dò đến bộ điều khiển. Giá trị hiển thị phải phù hợp tín hiệu đầu vào. Mỗi vị trí đo cần khớp với tên kênh đã cài đặt. Ngưỡng cảnh báo phải tuân thủ yêu cầu của hệ thống.
Sau đó, cần kiểm thử các ngõ ra và thiết bị nhận cảnh báo. Còi, đèn và mạch liên động phải hoạt động theo thiết kế. Chức năng báo lỗi cũng cần được xác nhận. Hồ sơ cài đặt nên được lưu để phục vụ bảo trì.
Bộ điều khiển đầu dò khí GASTRON cần được kiểm tra cùng đầu dò kết nối. Đầu dò hoạt động tốt chưa bảo đảm toàn hệ thống truyền cảnh báo đúng. Dây tín hiệu và tiếp điểm cũng có thể phát sinh lỗi. Kiểm tra đồng bộ giúp phát hiện những vấn đề này.
Khi thay thế thiết bị, cần đối chiếu model và cấu hình hiện có. Số kênh, nguồn cấp và tín hiệu phải tương thích. Các chức năng truyền thông cần được xác nhận nếu hệ thống sử dụng. Thông tin đầy đủ giúp hạn chế sai lệch khi lắp đặt.
