Đầu dò FormFactor – Giải pháp đo kiểm wafer, RF và linh kiện bán dẫn

Đầu dò FormFactor là nhóm thiết bị đo kiểm chuyên dụng được phát triển cho ngành bán dẫn, vi điện tử và nghiên cứu vật liệu. Sản phẩm tạo điểm tiếp xúc điện chính xác với wafer, die hoặc linh kiện để thực hiện các phép đo DC, RF, microwave và mmWave.

FormFactor cung cấp nhiều công nghệ probe khác nhau. Danh mục bao gồm RF Probe, DC Probe, Multi-Contact Probe và Specialty Probe. Nhờ đó, đầu dò có thể kết hợp với probe station và thiết bị đo để xây dựng một hệ thống characterization hoàn chỉnh.

Đầu dò FormFactor là gì?

Trong quá trình phát triển semiconductor, kỹ sư cần đo đặc tính của linh kiện ngay trên wafer. Việc này đòi hỏi một giao diện tiếp xúc có kích thước nhỏ, ổn định và phù hợp với tín hiệu cần đo.

Đầu dò FormFactor đảm nhận vai trò tạo kết nối giữa DUT (Device Under Test) và máy đo. Tùy ứng dụng, probe có thể truyền tín hiệu DC hoặc tín hiệu RF ở tần số rất cao.

Các phép đo thường gặp gồm đặc tuyến I-V, S-parameter, impedance, RF characterization, device modeling và kiểm tra linh kiện công suất.

Các dòng đầu dò FormFactor

Đầu dò RF FormFactor

Đầu dò RF FormFactor được thiết kế cho phép đo microwave, millimeter-wave và các ứng dụng tần số cao trên wafer.

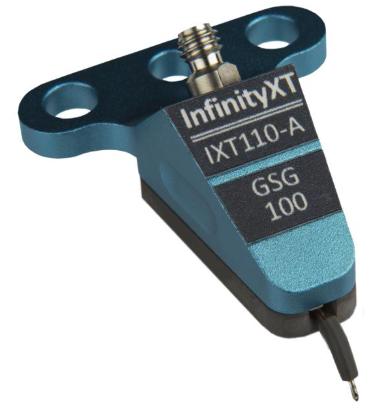

Một số dòng probe nổi bật của FormFactor gồm Infinity, InfinityXT, InfinityXF và |Z| Probe. Mỗi dòng hướng đến một phạm vi ứng dụng và cấu hình đo khác nhau.

Đặc biệt, dòng InfinityXF được FormFactor phát triển cho các phép đo broadband rất cao. Hãng công bố giải pháp này có thể hỗ trợ phạm vi lên đến DC–250 GHz tùy cấu hình.

Nhóm này phù hợp với:

RFIC và MMIC; linh kiện 5G/6G; amplifier; transistor RF; antenna; radar; communication IC; nghiên cứu mmWave và THz.

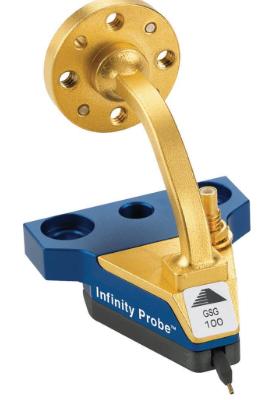

Infinity Probe FormFactor

Infinity Probe FormFactor là một trong những họ analytical probe đáng chú ý của hãng. Thiết kế probe hướng đến độ ổn định tiếp xúc và hiệu suất RF khi thực hiện characterization trên wafer.

Dòng Infinity có thể xuất hiện trong các hệ thống đo S-parameter kết hợp với VNA và probe station.

Với các phòng thí nghiệm semiconductor, lựa chọn đúng pitch, connector, frequency range và probe configuration rất quan trọng. Vì vậy, không nên chỉ dựa vào tên Infinity Probe khi đặt hàng.

|Z| Probe FormFactor

|Z| Probe FormFactor là một dòng probe khác dành cho các ứng dụng đo RF và microwave. Dòng sản phẩm này có nhiều cấu hình để đáp ứng những yêu cầu đo khác nhau.

Khi chọn |Z| Probe, cần kiểm tra frequency range, pitch, tip configuration và loại connector tương thích với hệ thống đo.

Đầu dò DC FormFactor

Không phải ứng dụng semiconductor nào cũng cần tần số hàng chục hoặc hàng trăm GHz. Với phép đo đặc tính điện cơ bản, đầu dò DC FormFactor là lựa chọn phù hợp hơn.

DC probe có thể được sử dụng trong các phép đo:

I-V characterization, leakage current, resistance, semiconductor parameter analysis và electrical device characterization.

Các đầu dò này thường được lắp trên manipulator của probe station. Đầu probe tiếp xúc trực tiếp với pad rất nhỏ trên wafer.

Đầu dò FormFactor dùng để đo những gì?

Đo wafer bán dẫn

Đây là ứng dụng quan trọng của Đầu dò FormFactor. Probe tiếp xúc với pad của từng device trên wafer mà không cần đóng gói linh kiện trước.

Kỹ sư có thể nhanh chóng đánh giá đặc tính điện của transistor, IC, RF device và nhiều cấu trúc thử nghiệm khác.

Đo RF và S-Parameter

Khi kết hợp Đầu dò RF FormFactor với Vector Network Analyzer, hệ thống có thể phục vụ các phép đo S-parameter của thiết bị trên wafer.

Ứ dụng này thường gặp trong nghiên cứu RFIC, MMIC, amplifier và các linh kiện microwave/mmWave.

Kiểm tra linh kiện bán dẫn công suất

FormFactor cũng cung cấp hệ sinh thái phục vụ characterization của power semiconductor.

Các thiết bị Si, SiC và GaN ngày càng được sử dụng trong bộ biến đổi nguồn, xe điện, năng lượng và hệ thống công suất cao. Probe và probe station chuyên dụng giúp kỹ sư đánh giá đặc tính linh kiện trước khi đưa vào sản xuất.

Nghiên cứu Silicon Photonics

Silicon Photonics yêu cầu kết hợp nhiều phương pháp đo. Ngoài tín hiệu điện, hệ thống có thể phải căn chỉnh và đo tín hiệu quang.

FormFactor có các giải pháp probe system dành cho Silicon Photonics, phù hợp với môi trường R&D và characterization.

Thông số cần kiểm tra khi chọn Đầu dò FormFactor

Không nên đặt Đầu dò FormFactor chỉ bằng tên dòng sản phẩm. Các probe có rất nhiều biến thể.

Ví dụ, với Đầu dò RF FormFactor, thông tin “RF Probe FormFactor” chưa đủ để báo giá chính xác. Cần xác định tối thiểu series, dải tần, pitch và tip configuration.

Đầu dò FormFactor kết hợp với thiết bị nào?

Một hệ thống đo semiconductor thường không chỉ có probe. Đầu dò FormFactor có thể hoạt động cùng probe station, probe positioner/manipulator, VNA, semiconductor parameter analyzer, source measure unit và các thiết bị calibration.

Chuỗi đo cơ bản có thể hiểu như sau:

Thiết bị đo → cáp/adapter → Đầu dò FormFactor → contact pad → wafer/DUT.

Chất lượng của probe ảnh hưởng trực tiếp đến khả năng tạo tiếp xúc và truyền tín hiệu. Với RF/mmWave, vấn đề calibration và signal integrity càng quan trọng.

Phân biệt Analytical Probe và Probe Card FormFactor

Hai sản phẩm này đều tạo tiếp xúc với wafer nhưng không hoàn toàn giống nhau.

Đầu dò FormFactor (Analytical Probe) thường phục vụ R&D, characterization và engineering test. Người vận hành có thể bố trí một hoặc nhiều probe xung quanh DUT.

Trong khi đó, Probe Card FormFactor thường có số lượng điểm tiếp xúc lớn hơn và hướng nhiều hơn đến wafer test có mức độ tích hợp hoặc sản xuất cao.

Vì vậy, nếu khách cần đo một transistor RF trong phòng lab, analytical probe có thể phù hợp. Nếu cần kiểm tra đồng thời nhiều pad của IC trong production wafer test, cần xem xét probe card.

Ứng dụng của Đầu dò FormFactor trong nhà máy

Đầu dò FormFactor đặc biệt phù hợp với doanh nghiệp sản xuất và nghiên cứu:

Semiconductor – IC – MEMS – RFIC – MMIC – GaN – SiC – Silicon Photonics – 5G/6G – Quantum Research – Advanced Packaging.

Sản phẩm cũng phù hợp với trung tâm R&D, trường đại học và phòng thí nghiệm nghiên cứu vật liệu bán dẫn.

Do đó, đây không phải loại cảm biến hoặc đầu dò công nghiệp thông thường. Đầu dò FormFactor thuộc nhóm thiết bị chuyên sâu dành cho semiconductor test & measurement.
