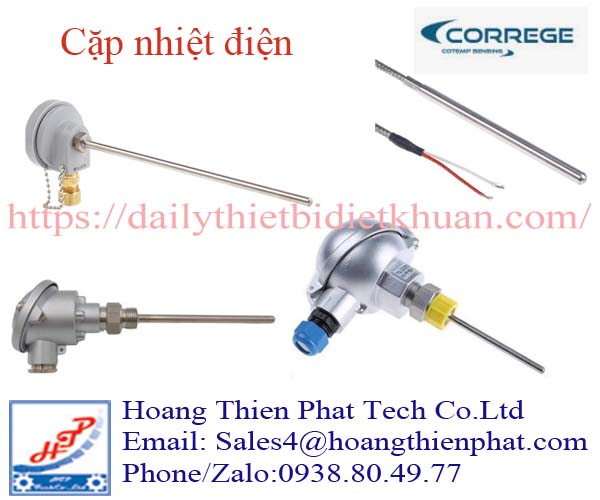

Cặp nhiệt điện CORREGE kiểm soát nhiệt độ trong những quy trình công nghiệp khắc nghiệt
Trong nhiều dây chuyền công nghiệp, vị trí cần đo nhiệt độ không nằm trong một môi trường lý tưởng. Đầu đo có thể phải làm việc ngay bên trong lò nhiệt, đường ống áp suất cao, buồng đốt, thiết bị hóa chất hoặc khu vực có rung động liên tục. Đây chính là nhóm ứng dụng mà Cặp nhiệt điện CORREGE được phát triển để đáp ứng.
CORREGE là nhà sản xuất cảm biến nhiệt độ của Pháp, hoạt động trong lĩnh vực này từ năm 1967. Hãng phát triển thermocouple, đầu dò RTD, Pt100 và nhiều cảm biến nhiệt độ theo cấu hình riêng cho từng thiết bị. Sản phẩm của CORREGE hiện được sử dụng trong hàng không, năng lượng, hóa chất, dầu khí, xử lý nhiệt, bán dẫn và nhiều ngành công nghiệp có yêu cầu đo nhiệt nghiêm ngặt.
Điểm nổi bật của Cặp nhiệt điện CORREGE không chỉ nằm ở khả năng đo nhiệt độ cao mà còn ở số lượng cấu hình rất đa dạng. Loại thermocouple, vật liệu bảo vệ, kiểu kết nối, chiều dài đầu dò và phương pháp lắp đặt có thể được lựa chọn theo điều kiện thực tế của từng máy.
Các loại cặp nhiệt điện Correge phổ biến
| Loại (Type) | Thành phần hợp kim | Dải nhiệt độ đo | Ứng dụng phổ biến |
| Type K (NiCr/NiAl) | Chromel / Alumel | -40 độ C đến +1200độ C | Lò nung, lò nhiệt luyện, ngành chất dẻo, xi măng |
| Type J (Fe/CuNi) | Sắt / Constantan | -40 độ C đến +750 độ C | Thiết bị gia nhiệt khuôn ép nhựa, nồi hơi |
| Type N (NiCrSi/NiSi) | Nicrosil / Nisil | -40 độ C đến +1250độ C | Môi trường oxy hóa cao, lò xử lý nhiệt công nghiệp |
| Type S / R / B | Bạch kim / Rhodium | Tối đa +1600độ C - 1800độ C | Lò nấu thủy tinh, luyện kim, gốm sứ cao cấp |
Dòng cảm biến dạng củ đấu nối (Head Type Thermocouples)
Dùng cho đường ống công nghiệp, bình áp suất hoặc lò sấy với dải nhiệt độ cao.
| Model / Series | Loại cặp nhiệt | Đặc điểm cấu tạo | Ứng dụng phổ biến |
| Correge LC Series (ví dụ: LC0330...) | Type K / Type J | Củ đấu nối bằng nhôm (Head Type B/J), ống bảo vệ AISI 316L/304, kết nối ren cố định | Đo nhiệt độ đường ống chất lỏng, khí nén, lò nhiệt |
| Correge L-Series (ví dụ: L01, L02) | Type K / J / N | Củ đấu nối dạng gập hoặc tiêu chuẩn, có thể tích hợp bộ chuyển đổi tín hiệu 4-20mA (Transmitter) | Hệ thống HVAC, hóa chất, nhà máy xi măng |
| Correge TC-HEAD Series | Type S / R / B | Ống bảo vệ bằng gốm chịu nhiệt (Ceramic Sheath C799/C610), củ đấu nối chịu nhiệt lớn | Lò nung cao nhiệt, luyện kim, gốm sứ ( 1200độ C |
Dòng cảm biến dạng dây dẫn (Cable / Probe Type)
Thích hợp cho các khoảng không gian hẹp, khuôn đúc nhựa hoặc thiết bị máy móc nhỏ.
| Model / Series | Loại cặp nhiệt | Đặc điểm cấu tạo | Ứng dụng phổ biến |
| Correge TC-CABLE Series | Type K / Type J | Dây dẫn bọc lưới kim loại (SS braid), Teflon (PTFE) hoặc sợi thủy tinh (Fiberglass) | Ngành ép nhựa, đóng gói bao bì, thực phẩm |
| Correge TC-BAYONET Series | Type J / K | Đầu đo có lò xo xoay khóa dạng Bayonet, dễ tháo lắp nhanh | Đo nhiệt độ khuôn ép, đầu đùn nhựa |
| Correge TC-RING / LUG Series | Type K / J | Đầu đo dạng vòng đệm bắt bu-lông (Eyelet / Ring lug) | Đo nhiệt độ bề mặt động cơ, xi-lanh, vách lò |
Dòng cảm biến khoáng chịu áp/uốn cong (Mineral Insulated - M.I. Thermocouples)
Sử dụng vỏ kim loại nén bột cách điện MgO, cho phép uốn cong linh hoạt và chống rung động mạnh.
| Model / Series | Loại cặp nhiệt | Đặc điểm cấu tạo | Ứng dụng phổ biến |
| Correge TC-MI Series | Type K / J / N | Đường kính thân nhỏ (phi 1.5 mm, 3 mm, 6mm , vỏ Inconel 600 hoặc AISI 316L, phản hồi cực nhanh | Năng lượng, turbin khí, thử nghiệm động cơ |
Cặp nhiệt điện CORREGE dành cho những điểm đo mà cảm biến thông thường khó đáp ứng
Nhiệt độ càng cao, môi trường làm việc của cảm biến càng trở nên phức tạp. Không chỉ phần tử đo phải chịu nhiệt, toàn bộ lớp vỏ bảo vệ, vật liệu cách điện, dây dẫn và đầu kết nối cũng phải duy trì trạng thái ổn định.
Vì vậy, Cặp nhiệt điện CORREGE được sử dụng nhiều trong các vị trí mà cảm biến nhiệt thông thường không đáp ứng được về nhiệt độ, tốc độ phản hồi hoặc độ bền cơ học.
Theo CORREGE, thermocouple của hãng có thể được thiết kế cho môi trường nhiệt độ rất cao, áp suất lớn, môi trường ATEX, khu vực ăn mòn, mài mòn và những thiết bị có rung động mạnh. Hãng cung cấp nhiều lựa chọn vật liệu bảo vệ như thép không gỉ, Inconel, Hastelloy và ceramic tùy điều kiện sử dụng.
Đây là yếu tố quan trọng trong các nhà máy vận hành liên tục, nơi việc cảm biến hỏng đột ngột có thể làm gián đoạn toàn bộ quy trình.
Không phải mọi Cặp nhiệt điện CORREGE đều giống nhau
Thermocouple không phải là một loại cảm biến có thể sử dụng chung cho mọi khoảng nhiệt độ.
CORREGE sản xuất nhiều loại Cặp nhiệt điện CORREGE như Type K, J, T, S, R, N và E. Mỗi loại được hình thành từ một cặp vật liệu kim loại khác nhau và có đặc tính làm việc phù hợp với những khoảng nhiệt độ, môi trường và yêu cầu độ chính xác khác nhau.
Trong thực tế, Type K thường xuất hiện nhiều trong thiết bị công nghiệp nhờ khoảng sử dụng rộng và khả năng làm việc tương đối linh hoạt. Type J có thể được sử dụng trong những thiết bị sản xuất thông thường và máy gia công nhựa. CORREGE hiện có thermocouple Type J dạng bayonet PTL6 dành cho ứng dụng công nghiệp, với cấu hình cụ thể có phạm vi 0 đến 400°C.
Ở những quy trình có nhiệt độ cao hơn, các loại thermocouple sử dụng kim loại quý như Type S hoặc Type R có thể được lựa chọn.
CORREGE từng triển khai thermocouple Type R với lớp bảo vệ alumina cho hệ thống nhiệt công nghiệp, cho phép làm việc đến khoảng 1.600°C trong cấu hình chuyên dụng.
Do đó, khi lựa chọn Cặp nhiệt điện CORREGE, loại thermocouple phải được xác định trước dựa trên nhiệt độ vận hành thực tế thay vì chỉ dựa vào kích thước đầu dò.
Cặp nhiệt điện CORREGE phản ứng nhanh với thay đổi nhiệt độ
Thermocouple tạo ra tín hiệu điện dựa trên hiệu ứng Seebeck. Khi hai kim loại khác nhau tạo thành một mối nối và mối nối đó chịu sự thay đổi nhiệt độ, một điện áp nhỏ được sinh ra. Thiết bị đo phía sau sử dụng tín hiệu này để xác định nhiệt độ tương ứng.
CORREGE đánh giá thermocouple là công nghệ có thời gian phản hồi nhanh, phạm vi đo rộng và khả năng chế tạo với kích thước nhỏ, phù hợp với những vị trí có hạn chế về không gian lắp đặt. Thermocouple cũng có khả năng làm việc tốt trong điều kiện rung động.
Đặc tính này đặc biệt quan trọng đối với những quy trình mà nhiệt độ có thể thay đổi nhanh.
Nếu cảm biến phản ứng quá chậm, giá trị gửi về PLC hoặc bộ điều khiển có thể chậm hơn nhiệt độ thực tế của quá trình. Điều đó làm giảm khả năng điều chỉnh chính xác bộ gia nhiệt, burner hoặc hệ thống làm mát.
Đo nhiệt trong lò công nghiệp là một ứng dụng quan trọng của CORREGE
Lò xử lý nhiệt là môi trường thể hiện rõ nhất yêu cầu đối với Cặp nhiệt điện CORREGE.
Trong quá trình nung, tôi, ram, sấy hoặc xử lý nhiệt vật liệu, nhiệt độ cần được duy trì theo một profile cụ thể. Một sai lệch đáng kể có thể ảnh hưởng trực tiếp đến tính chất của sản phẩm sau xử lý.
CORREGE phát triển cảm biến dành cho lò chân không, lò nhiệt độ cao và các hệ thống xử lý nhiệt liên tục hoặc gián đoạn. Hãng công bố những cấu hình Type K và Type N sử dụng lớp bảo vệ ceramic chuyên dụng cho các ứng dụng tới khoảng 1.350°C, trong khi một số cấu hình nhiệt độ cao có thể đạt mức cao hơn tùy công nghệ và vật liệu được sử dụng.
Trong những hệ thống này, cặp nhiệt điện có thể tham gia cả chức năng kiểm soát nhiệt độ vận hành lẫn kiểm tra độ đồng đều nhiệt bên trong buồng xử lý.
Cặp nhiệt điện CORREGE trong ngành thép và luyện kim
Nhiệt độ là thông số đặc biệt quan trọng trong luyện kim.
Các quá trình nung phôi, xử lý nhiệt, luyện kim, đúc hoặc gia công kim loại đều yêu cầu theo dõi nhiệt độ liên tục. Cặp nhiệt điện CORREGE có thể được bố trí tại lò, buồng gia nhiệt, thiết bị xử lý hoặc những khu vực cần kiểm soát nhiệt độ của vật liệu.
Tại những vị trí này, phần tử đo thường phải chịu đồng thời nhiệt độ cao, chu kỳ nóng lạnh liên tục và môi trường có khả năng oxy hóa mạnh.
Do đó, cấu hình thermocouple và lớp bảo vệ cần được lựa chọn dựa trên điều kiện thực tế thay vì sử dụng một thiết kế cố định cho toàn bộ dây chuyền.
Cặp nhiệt điện CORREGE trong hóa chất và dầu khí
Môi trường hóa chất đặt ra một yêu cầu khác với lò nhiệt.
Ngoài nhiệt độ, cảm biến có thể phải chịu áp suất, hóa chất ăn mòn và môi trường có nguy cơ cháy nổ.
Đại lý CORREGE tại Việt Nam phát triển thermocouple dành cho các môi trường áp suất cao, ăn mòn và khu vực yêu cầu ATEX. Một số đầu dò có thể được kết hợp với thermowell để phần tử đo không tiếp xúc trực tiếp với môi chất.
Cấu hình này thường được sử dụng trong reactor, đường ống công nghệ, bồn xử lý, thiết bị trao đổi nhiệt và nhiều công đoạn của ngành dầu khí.
Kiểu lắp đặt ảnh hưởng trực tiếp đến hiệu quả đo
Cặp nhiệt điện CORREGE có thể được thiết kế với nhiều kiểu lắp đặt khác nhau.
Tùy thiết bị, đầu dò có thể sử dụng ren, mặt bích, cơ cấu bayonet, kết cấu hàn hoặc được tích hợp vào một cụm đo hoàn chỉnh.
Ví dụ, thermocouple bayonet phù hợp với những máy cần đầu đo được ép sát vào vị trí đo bằng cơ cấu lò xo. Trong khi đó, mặt bích thường phù hợp hơn với bồn, đường ống hoặc thiết bị quá trình lớn.
CORREGE Việt Nam cũng cung cấp các cụm đo kết hợp thermocouple hoặc RTD với thermowell và connection head nhằm tạo thành một cụm đo nhiệt độ công nghiệp hoàn chỉnh.
Vì vậy, kiểu lắp đặt cần được xác định ngay từ bước lựa chọn cảm biến.
CORREGE phát triển thermocouple theo từng điều kiện vận hành
Một đặc điểm đáng chú ý của CORREGE là khả năng sản xuất cảm biến theo yêu cầu.
Thay vì chỉ cung cấp một số kích thước cố định, hãng có thể phát triển cấu hình dựa trên nhiệt độ, môi trường, kích thước, vật liệu, kết nối và yêu cầu cơ khí của từng ứng dụng. CORREGE cho biết hoạt động thiết kế cảm biến nhiệt độ tùy chỉnh đã được hãng phát triển từ năm 1967.
Đây là lý do trên thị trường có thể xuất hiện nhiều mã Cặp nhiệt điện CORREGE với cấu hình rất khác nhau dù cùng thuộc một công nghệ thermocouple.
Khi cần thay thế một cảm biến đang sử dụng trên máy, việc giữ nguyên mã sản phẩm hoặc cung cấp đầy đủ thông số của đầu dò cũ sẽ giúp hạn chế nguy cơ chọn sai cấu hình.
