Công Tắc Áp Suất NOSHOK Chính Hãng

Giá bán: Liên hệ

Hãng Sản xuất : NOSHOK

Mã Sản Phẩm : N_sYSiW_909

Trong Kho : Tp.HCM

Danh mục sản phẩm : Công tắc NOSHOK

Bảo hành : 12 thang

Thông tin sản phẩm

Công Tắc Áp Suất NOSHOK Chính Hãng

Khác với đồng hồ áp suất chỉ hiển thị giá trị tại chỗ, công tắc áp suất NOSHOK tham gia trực tiếp vào mạch điều khiển. Thiết bị có thể khởi động máy nén, dừng bơm, đóng van, kích hoạt còi báo hoặc gửi tín hiệu trạng thái về PLC.

Công tắc áp suất NOSHOK hoạt động như thế nào?

Áp suất từ đường ống được đưa vào cổng kết nối của thiết bị. Lực do áp suất tạo ra tác động lên màng đàn hồi hoặc piston bên trong công tắc áp suất NOSHOK.

Khi áp suất đạt đến giá trị đã cài đặt, cơ cấu cơ khí kích hoạt tiếp điểm điện. Tiếp điểm có thể chuyển từ trạng thái thường mở sang đóng hoặc từ trạng thái thường đóng sang mở.

Sau khi áp suất giảm xuống một mức nhất định, tiếp điểm trở về trạng thái ban đầu. Khoảng chênh lệch giữa điểm đóng và điểm nhả được gọi là hysteresis hoặc deadband.

Độ trễ có vai trò rất quan trọng. Nếu điểm đóng và điểm nhả quá gần nhau, công tắc áp suất NOSHOK có thể đóng ngắt liên tục khi áp suất dao động quanh giá trị cài đặt. Hiện tượng này làm giảm tuổi thọ tiếp điểm và khiến contactor hoặc relay làm việc không ổn định.

Công tắc áp suất cơ khí và công tắc áp suất điện tử NOSHOK

Công tắc áp suất cơ khí NOSHOK

Công tắc cơ khí sử dụng màng hoặc piston để kích hoạt một microswitch. Thiết kế này không cần mạch đo phức tạp và phù hợp với các chức năng bảo vệ đơn giản.

Công tắc áp suất NOSHOK dạng cơ khí thường được dùng để phát hiện thiếu áp, quá áp, điều khiển bơm hoặc xác nhận trạng thái áp suất trong máy.

Ưu điểm của dòng cơ khí là cấu tạo chắc chắn, đấu dây đơn giản và dễ thay thế. Một số series cho phép điều chỉnh trực tiếp điểm chuyển mạch tại hiện trường.

Công tắc áp suất điện tử NOSHOK

Công tắc điện tử sử dụng phần tử cảm biến và mạch xử lý tín hiệu. Thiết bị thường cho phép cài đặt điểm đóng, điểm nhả, chế độ thường mở, thường đóng hoặc cửa sổ áp suất.

Một số thiết bị điện tử có thể kết hợp ngõ ra đóng cắt với tín hiệu analog. Nhờ đó, cùng một công tắc áp suất NOSHOK có thể vừa truyền giá trị áp suất về PLC, vừa điều khiển tín hiệu cảnh báo tại ngưỡng cài đặt.

NOSHOK cho biết nhóm công tắc điện tử và switch/transmitter của hãng cung cấp nhiều chức năng chuyển mạch, tùy chọn đầu ra, dải điều chỉnh và kết nối điện. Chúng phù hợp với HVAC, thủy lực, khí nén, bơm, máy nén, máy dập, xử lý nước và phương tiện vận tải.

Các dòng công tắc áp suất NOSHOK phổ biến

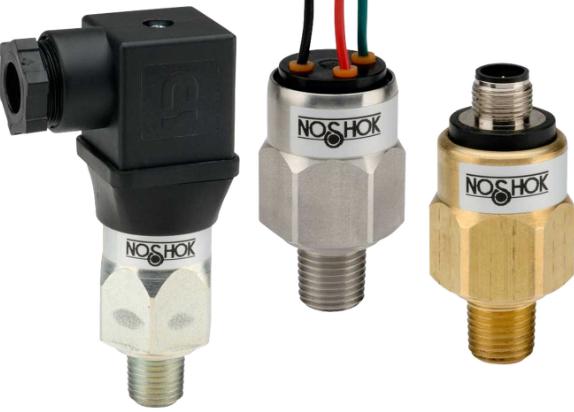

Công tắc áp suất NOSHOK 200 Series

NOSHOK 200 Series là dòng công tắc cơ khí nhỏ gọn với các phiên bản áp suất thấp dùng màng, áp suất cao dùng màng và áp suất cao dùng piston.

Tùy model, dải điều chỉnh của 200 Series kéo dài từ khoảng 3–30 psig đến 435–4.640 psig. Dòng này cung cấp chức năng SPST hoặc SPDT, tiếp điểm bạc và nhiều kết nối quá trình như 1/8 NPT, 1/4 NPT, G1/8 và G1/4.

200 Series phù hợp với máy công nghiệp có không gian lắp đặt giới hạn. Công tắc áp suất NOSHOK 200 Series có thể được dùng trong cụm nguồn thủy lực, máy nén khí, thiết bị nâng hạ và hệ thống giám sát áp suất bơm.

Đối với áp suất thấp, phần tử màng mang lại độ nhạy tốt. Trong vùng áp suất cao, thiết kế piston giúp thiết bị chịu tải áp suất lớn hơn.

Công tắc áp suất NOSHOK 300 Series

300 Series nổi bật với thiết kế nhỏ gọn và khả năng điều chỉnh hysteresis. Dòng sản phẩm gồm phiên bản chân không, áp suất thấp và áp suất cao.

Tùy cấu hình, công tắc áp suất NOSHOK 300 Series có dải điều chỉnh từ chân không đến 4.600 psig. Thiết bị sử dụng công tắc nhanh SPST hoặc SPDT, tiếp điểm bạc tự làm sạch và có các tùy chọn kết nối điện như DIN, M12, Deutsch, Weather Pack hoặc cáp liền.

Dòng 300 Series phù hợp khi cần thay đổi khoảng cách giữa điểm đóng và điểm nhả. Điều này đặc biệt hữu ích trong hệ thống bơm và máy nén, nơi áp suất cần được duy trì trong một khoảng thay vì tại một điểm duy nhất.

Ví dụ, bơm có thể được cài khởi động khi áp suất giảm xuống mức thấp và dừng khi áp suất đạt mức cao. Hysteresis phù hợp giúp bơm không khởi động lại quá thường xuyên.

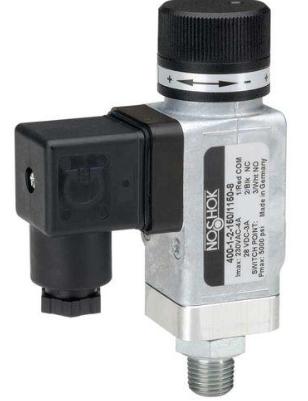

Công tắc áp suất NOSHOK 400 Series

400 Series là dòng cơ khí hạng nặng, sử dụng tiếp điểm SPDT và được thiết kế cho những ứng dụng cần điểm chuyển mạch ổn định dưới tải cao.

Dòng này có các phiên bản chân không, áp suất thấp và áp suất cao, với dải điều chỉnh có thể lên đến 4.600 psig. Thiết bị sử dụng màng NBR ở vùng áp thấp hoặc piston thép với seal NBR ở vùng áp suất cao.

Một ưu điểm đáng chú ý của công tắc áp suất NOSHOK 400 Series là núm điều chỉnh bên ngoài. Thiết kế này giúp kỹ thuật viên thay đổi điểm chuyển mạch thuận tiện hơn so với những dòng cần mở nắp hoặc sử dụng vít điều chỉnh bên trong.

400 Series phù hợp với cụm thủy lực, máy ép, hệ thống phát điện, máy nén và các ứng dụng cần độ bền cơ khí cao.

Phân biệt SPST và SPDT trên công tắc áp suất NOSHOK

Tiếp điểm SPST

SPST là công tắc một cực, một vị trí đóng cắt. Thiết bị thường có dạng thường mở hoặc thường đóng.

SPST thường được sử dụng cho một chức năng đơn giản, chẳng hạn kích hoạt đèn cảnh báo khi áp suất đạt ngưỡng hoặc ngắt bơm khi áp suất quá cao.

Tiếp điểm SPDT

SPDT có một chân chung và hai trạng thái chuyển mạch. Khi áp suất chưa đạt điểm cài đặt, chân chung nối với một tiếp điểm. Khi áp suất đạt ngưỡng, kết nối chuyển sang tiếp điểm còn lại.

Nhờ cấu trúc này, công tắc áp suất NOSHOK SPDT có thể đồng thời thực hiện hai logic đối nghịch. Ví dụ, thiết bị có thể tắt đèn xanh và bật đèn đỏ tại cùng một điểm chuyển mạch.

Khi thay công tắc cũ, cần kiểm tra sơ đồ chân. Không nên lựa chọn chỉ dựa trên số lượng dây vì cùng một connector có thể được sử dụng cho các chức năng tiếp điểm khác nhau.

Hysteresis của công tắc áp suất NOSHOK có ý nghĩa gì?

Hysteresis là khoảng chênh lệch giữa điểm kích hoạt và điểm khôi phục.

Giả sử công tắc áp suất NOSHOK được đặt để dừng bơm tại 8 bar. Nếu hysteresis là 2 bar, bơm có thể chỉ khởi động lại khi áp suất giảm xuống khoảng 6 bar.

Khoảng này giúp hệ thống tránh đóng ngắt liên tục. Tuy nhiên, hysteresis quá lớn có thể khiến áp suất biến thiên rộng hơn yêu cầu.

Với bơm nước, hysteresis lớn vừa phải có thể giảm số lần khởi động động cơ. Với chức năng bảo vệ quá áp, hysteresis thường cần được lựa chọn cẩn thận để hệ thống chỉ hoạt động lại khi áp suất đã trở về vùng an toàn.

NOSHOK 300 Series cung cấp hysteresis có thể điều chỉnh, trong khi 400 Series có đặc tính hysteresis phụ thuộc kiểu màng, piston và dải áp suất.

Phân loại các dòng Công tắc áp suất NOSHOK

Công tắc áp suất Cơ (Mechanical Pressure Switches)

Thích hợp cho các hệ thống cần đóng/ngắt mạch điện đơn giản, hoạt động bền bỉ, không cần màn hình hiển thị.

Dòng màng (Diaphragm Type - Dải áp thấp & trung bình):

Dải đo: Từ chân không (-1 bar) đến khoảng 30–50 bar.

Đặc điểm: Độ nhạy cao, chuyên dùng cho khí nén, nước, hệ thống thông gió hoặc dầu nhẹ.

Dòng Piston (Piston Type - Dải áp cao / Thủy lực):

Dải đo: Lên đến 400 – 600+ bar (tương đương 6,000 – 10,000 psi).

Đặc điểm: Chịu được xung lực áp suất (pressure spikes) và va đập cơ học cực tốt, chuyên dùng cho trạm nguồn thủy lực, máy ép, xe cơ giới.

Đặc điểm kỹ thuật chung: Tiếp điểm SPDT/DPDT, vỏ inox hoặc thép mạ, chỉnh điểm cài đặt (Set-point) bằng vít trên thân.

Công tắc áp suất Điện tử (Electronic Pressure Switches)

Thích hợp cho các hệ thống tự động hóa khắt khe cần quan sát áp suất thực tế và cài đặt linh hoạt.

Dòng tiêu biểu: NOSHOK 800 / 810 Series

Màn hình: LED/LCD 4 chữ số hiển thị áp suất thời gian thực, có thể xoay góc nhìn linh hoạt.

Tín hiệu ra đa năng: Cung cấp 1 hoặc 2 đầu ra công tắc (PNP / NPN / Relay) kèm theo 1 đầu ra Analog (4-20mA hoặc 0-10V) để đưa về PLC.

Ưu điểm: Cài đặt Set-point / Reset-point / Hysteresis cực kỳ chính xác qua phím bấm, không lo mài mòn tiếp điểm cơ học.

Thông số cần xác định khi chọn mã (Part Number)

Để chọn đúng mã công tắc áp suất NOSHOK thay thế hoặc lắp mới, bạn cần lưu ý 5 thông số kỹ thuật cốt lõi:

Thông số	Lựa chọn phổ biến
1. Dạng công tắc	Dạng Cơ (Mechanical) hay Điện tử có màn hình (Electronic)?
2. Dải áp suất cài đặt	Chân không, 0–10 bar, 0–100 bar, 0–400 bar...
3. Môi chất làm việc	Khí nén, nước, dầu thủy lực hay hóa chất ăn mòn (chọn màng NBR, Viton, EPDM hay PTFE)?
4. Kết nối ren (Process)	1/4" NPT Male, 1/2" NPT, G 1/4 (BSP)...
5. Kết nối điện	Chuẩn DIN 43650 (Hirschmann), Jack M12x1 (4-pin/5-pin) hoặc cáp đúc sẵn
