Công tắc an toàn BERNSTEIN
Trong nhiều dây chuyền tự động, nguy hiểm không chỉ xuất hiện khi máy đang chạy mà còn tồn tại trong vài giây hoặc vài phút sau khi có lệnh dừng. Trục quay, lưỡi cắt, bàn ép, robot hoặc cơ cấu truyền động vẫn có thể tiếp tục chuyển động do quán tính. Vì vậy, việc kiểm soát cửa bảo vệ và quyền tiếp cận khu vực máy là một phần quan trọng trong thiết kế an toàn.
Công tắc an toàn BERNSTEIN được sử dụng để kiểm tra trạng thái của cửa, nắp che, hàng rào hoặc các bộ phận bảo vệ trên máy công nghiệp. Thiết bị giúp hệ thống điều khiển xác định chính xác khi nào cửa đang đóng, khi nào cửa bị mở và khi nào cần ngăn máy tiếp tục vận hành.
BERNSTEIN Việt Nam phát triển nhiều dòng safety switch khác nhau nhằm đáp ứng từ các máy đơn giản đến dây chuyền tự động có nhiều điểm bảo vệ. Các thiết kế hiện nay bao gồm loại cơ khí, loại sử dụng actuator riêng, loại bản lề, cảm biến an toàn không tiếp xúc và công tắc có chức năng khóa cửa.
Ưu điểm nổi bật của công tắc an toàn BERNSTEIN
Cơ chế ngắt mạch trực tiếp (Positive Opening): Tuân thủ tiêu chuẩn IEC/EN 60947-5-1, đảm bảo các tiếp điểm thường đóng (NC) luôn được tách rời tin cậy ngay cả khi xảy ra sự cố dính tiếp điểm.
Độ bền cơ học & Chịu lực cao: Vỏ ngoài bằng nhựa kỹ thuật chống va đập hoặc hợp kim nhôm đúc áp lực, chịu được độ rung lắc cao và nhiệt độ vận hành khắc nghiệt.
Chuẩn bảo vệ IP67/IP69K: Chống bụi hoàn toàn và chống xâm nhập nước hiệu quả, thích hợp cho cả môi trường hóa chất, dầu mỡ hay khu vực cần vệ sinh áp lực cao.
Tích hợp khóa giữ (Interlock & Guard Locking): Đảm bảo cửa bảo vệ không thể mở ra khi máy đang hoạt động hoặc chu trình chưa kết thúc an toàn.
Các dòng công tắc an toàn BERNSTEIN phổ biến
| Dòng sản phẩm | Loại thiết bị | Đặc điểm & Ứng dụng |
| BERNSTEIN SLK / SLC | Công tắc an toàn có khóa giữ (Safety Switch with Solenoid Interlock) | Giám sát và giữ khóa cửa máy cho đến khi nguy hiểm hoàn toàn dừng hẳn. |
| BERNSTEIN SK / SKT | Công tắc bản lề / Cửa quay (Hinge / Position Safety Switch) | Tích hợp trực tiếp vào trục bản lề cửa bảo vệ, thiết kế gọn gàng, độ thẩm mỹ cao. |
| BERNSTEIN SRF | Cảm biến an toàn RFID không tiếp xúc (Non-contact Safety Sensor) | Giám sát cửa an toàn thông qua tần số RFID, khả năng chống can thiệp (Anti-tamper) cấp độ cao. |
| BERNSTEIN Smart Safety System | Hệ thống chuỗi cảm biến an toàn thông minh | Kết nối nối tiếp nhiều cảm biến RFID và thiết bị dừng khẩn cấp mà vẫn duy trì cấp độ an toàn PL e / Cat. 4. |
Công tắc an toàn BERNSTEIN kiểm soát cửa máy như thế nào
Trong một máy công nghiệp, cửa bảo vệ thường đóng vai trò ngăn người vận hành tiếp xúc trực tiếp với vùng có chuyển động nguy hiểm. Tuy nhiên, bản thân cánh cửa không thể tự xác nhận trạng thái cho hệ thống điều khiển.
Công tắc an toàn BERNSTEIN được gắn tại vị trí cửa để tạo ra tín hiệu xác nhận này.
Khi cửa đóng đúng vị trí, công tắc chuyển sang trạng thái cho phép. Hệ thống an toàn nhận tín hiệu và có thể cho phép máy khởi động nếu những điều kiện còn lại đều đáp ứng.
Khi cửa bị mở, công tắc lập tức thay đổi trạng thái. Tín hiệu được đưa về safety relay hoặc safety controller để xử lý theo logic an toàn đã được lập trình.
Điểm quan trọng là tín hiệu từ công tắc an toàn không đơn thuần dùng để điều khiển sản xuất. Nó liên quan trực tiếp đến việc kiểm soát quyền vận hành của máy.
Công tắc an toàn BERNSTEIN phù hợp với cửa máy đóng mở thường xuyên
Một dây chuyền đóng gói hoặc máy tự động có thể phải mở cửa nhiều lần trong ngày để thay nguyên liệu, kiểm tra sản phẩm hoặc bảo trì.
Trong trường hợp này, độ bền cơ học của thiết bị là yếu tố cần được xem xét ngay từ khi thiết kế.
Nếu sử dụng công tắc cơ khí, actuator phải liên tục đi vào và rút khỏi thân công tắc. Việc đóng mở với tần suất cao có thể tạo ra hao mòn tại vị trí tiếp xúc.

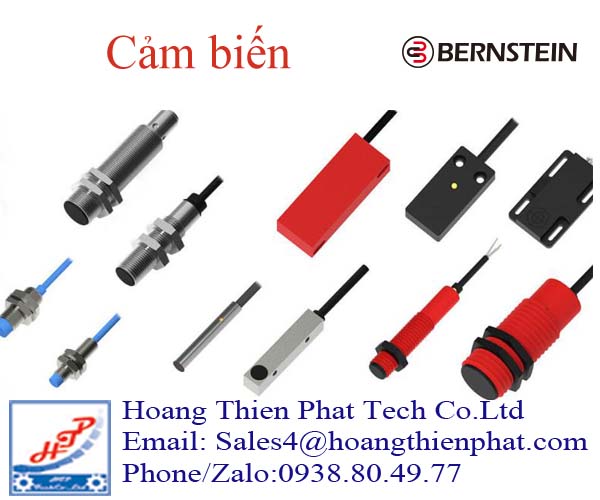

BERNSTEIN cung cấp các phiên bản cảm biến an toàn không tiếp xúc nhằm giảm tình trạng này. Thiết bị có thể sử dụng công nghệ từ tính hoặc RFID để nhận biết trạng thái cửa mà không cần sự ma sát liên tục giữa hai bộ phận.
Dạng này đặc biệt phù hợp cho máy đóng gói, máy thực phẩm, dây chuyền lắp ráp và các hệ thống tự động phải mở cửa kiểm tra thường xuyên.
Công tắc an toàn BERNSTEIN cho cửa trượt
Cửa trượt là cấu trúc rất phổ biến trên máy CNC, robot cell và dây chuyền tự động.
Với dạng cửa này, thân Công tắc an toàn BERNSTEIN thường được cố định trên khung máy, trong khi actuator được lắp trên cánh cửa.
Khi cửa trượt về vị trí đóng, actuator đi vào công tắc và tạo tín hiệu xác nhận.
Ưu điểm của kiểu bố trí này là kết cấu rõ ràng, dễ kiểm tra và phù hợp với các cánh cửa có hành trình đóng mở theo đường thẳng.
Trong môi trường rung động hoặc cửa có độ lệch nhỏ sau thời gian sử dụng, việc bố trí actuator chính xác là rất quan trọng. Khoảng cách và hướng tác động cần được thiết lập đúng để tránh tình trạng máy báo lỗi dù cửa đã đóng.
Công tắc an toàn BERNSTEIN cho cửa bản lề
Đối với cửa xoay, việc sử dụng một actuator nhô ra ngoài đôi khi gây bất tiện về không gian.
BERNSTEIN phát triển công tắc an toàn bản lề cho các ứng dụng này.
Thay vì bố trí một công tắc riêng ở mép cửa, chức năng giám sát được tích hợp trực tiếp vào khu vực bản lề. Khi cửa bắt đầu mở khỏi vị trí an toàn, thiết bị phát hiện sự thay đổi góc và chuyển trạng thái.
Thiết kế này giúp giảm số lượng chi tiết lắp đặt bên ngoài và tạo bề mặt máy gọn hơn.
Công tắc dạng bản lề thường phù hợp cho máy có cửa nhỏ, cửa kiểm tra kỹ thuật hoặc những vị trí cần hạn chế các bộ phận nhô ra khỏi khung.
Công tắc an toàn có khóa BERNSTEIN cho máy còn quán tính
Không phải máy nào cũng dừng hoàn toàn ngay khi nguồn điều khiển bị ngắt.
Máy cưa, máy nghiền, máy ly tâm, máy ép hoặc những cơ cấu có động cơ công suất lớn vẫn có thể tiếp tục chuyển động trong một khoảng thời gian nhất định.
Nếu chỉ sử dụng công tắc phát hiện cửa, người vận hành có thể mở cửa ngay sau khi lệnh dừng được phát ra, trong khi bộ phận nguy hiểm bên trong vẫn đang chuyển động.
Đây là trường hợp phù hợp với Công tắc an toàn BERNSTEIN có khóa cửa.
Thiết bị vừa giám sát trạng thái cửa vừa giữ cửa ở vị trí khóa. Chỉ khi hệ thống nhận được tín hiệu xác nhận máy đã đạt trạng thái an toàn, khóa mới được nhả.
BERNSTEIN có các dòng safety switch with guard locking như SLO, SLC và SLK dành cho nhóm ứng dụng này.
BERNSTEIN SLO ứng dụng công nghệ RFID trong giám sát an toàn
Trong các hệ thống tự động mới, yêu cầu đối với công tắc an toàn không chỉ dừng lại ở việc phát hiện cửa đóng hay mở.
Hệ thống còn cần khả năng xác định đúng actuator, hạn chế can thiệp và cung cấp thông tin trạng thái rõ ràng hơn.
Dòng BERNSTEIN SLO sử dụng công nghệ RFID để nhận biết actuator. Cấu trúc này cho phép thiết bị thực hiện chức năng giám sát cửa theo phương pháp điện tử thay vì chỉ dựa vào cơ cấu cơ khí truyền thống.
RFID cũng giúp tăng khả năng chống thao tác bypass bằng các vật thể thay thế không đúng thiết kế.
Đối với dây chuyền hiện đại có yêu cầu quản lý an toàn cao, đây là một lợi thế đáng chú ý.
Công tắc an toàn BERNSTEIN trong robot cell
Robot công nghiệp có thể chuyển động theo nhiều hướng với tốc độ cao. Trong vùng làm việc của robot thường có thêm đồ gá, bàn xoay, băng tải hoặc cơ cấu nâng.
Do đó, khu vực robot thường được bao quanh bằng hàng rào an toàn.
Các cửa ra vào robot cell có thể được trang bị Công tắc an toàn BERNSTEIN để xác nhận cửa đã đóng trước khi robot được phép hoạt động.
Khi cửa mở, hệ thống điều khiển an toàn nhận tín hiệu và thực hiện chu trình dừng theo thiết kế.
Nếu robot cần thời gian dừng hoặc vẫn tồn tại nguy hiểm sau khi phát lệnh dừng, có thể sử dụng phiên bản có khóa cửa để kiểm soát thời điểm cho phép người vận hành bước vào khu vực.
Công tắc an toàn BERNSTEIN trên máy ép
Máy ép có vùng làm việc tập trung lực rất lớn. Việc mở cửa hoặc đưa tay vào khu vực nguy hiểm trong khi chu trình đang diễn ra có thể gây hậu quả nghiêm trọng.
Công tắc an toàn BERNSTEIN có thể được sử dụng để giám sát cửa phía trước hoặc cửa bảo trì của máy.
Trước khi chu trình ép bắt đầu, hệ thống kiểm tra tín hiệu cửa. Nếu cửa chưa đóng đúng trạng thái, máy không được phép thực hiện hành trình ép.
Trong quá trình vận hành, nếu cửa thay đổi trạng thái, safety controller sẽ xử lý tín hiệu theo cấu hình an toàn của máy.
Công tắc an toàn BERNSTEIN trên máy đóng gói
Máy đóng gói thường bao gồm nhiều cơ cấu chuyển động liên tục như dao cắt, con lăn, băng tải, cụm hàn và bộ cấp liệu.
Các cửa hoặc nắp che được bố trí xung quanh máy để ngăn tiếp xúc trực tiếp với những bộ phận này.
Do tần suất vệ sinh và thay vật liệu cao, Công tắc an toàn BERNSTEIN không tiếp xúc thường là lựa chọn đáng cân nhắc.
Loại này không cần actuator liên tục cọ xát vào thân thiết bị nên thích hợp với môi trường có chu kỳ đóng mở cao.
Ngoài ra, một số cấu hình còn phù hợp với môi trường có bụi, độ ẩm hoặc yêu cầu vệ sinh thường xuyên.
Công tắc an toàn BERNSTEIN trong dây chuyền sản xuất dài
Một dây chuyền lớn có thể có hàng chục cửa bảo vệ tại nhiều vị trí khác nhau.
Nếu mỗi công tắc được đấu dây riêng biệt về tủ điều khiển, hệ thống dây có thể trở nên phức tạp.
BERNSTEIN phát triển các thiết bị hỗ trợ kết nối nối tiếp và hệ thống SMART Safety System để phục vụ các cấu hình có nhiều điểm giám sát.
Nhờ đó, các công tắc có thể tham gia vào một hệ thống an toàn tổng thể, đồng thời cung cấp thêm dữ liệu chẩn đoán.
Khi xảy ra lỗi, kỹ thuật viên có thể xác định nhanh hơn vị trí cửa hoặc thiết bị đang có trạng thái bất thường thay vì phải kiểm tra từng điểm thủ công.
Sự khác nhau giữa công tắc hành trình và Công tắc an toàn BERNSTEIN
Hai thiết bị này có thể có hình dạng tương đối giống nhau nhưng mục đích sử dụng khác nhau.
Công tắc hành trình chủ yếu dùng để xác định vị trí của cơ cấu máy, ví dụ điểm cuối của bàn trượt, piston hoặc cơ cấu truyền động.
Công tắc an toàn BERNSTEIN được thiết kế cho nhiệm vụ liên quan đến bảo vệ con người và giám sát bộ phận bảo vệ của máy.
Vì vậy, không nên dùng một công tắc hành trình thông thường để thay thế trực tiếp safety switch trong một chức năng an toàn nếu thiết bị đó không được thiết kế và chứng nhận cho mục đích tương ứng.
Đây là điểm cần đặc biệt lưu ý khi thay thế thiết bị cũ trong dây chuyền.
Các thông số cần kiểm tra trước khi chọn Công tắc an toàn BERNSTEIN
Việc chọn mã không nên chỉ dựa vào hình dạng hoặc kích thước thân thiết bị.
Trước tiên cần xác định loại cửa là cửa trượt, cửa bản lề hay nắp tháo rời. Sau đó cần xác định có cần khóa cửa hay chỉ cần phát hiện trạng thái đóng mở.
Môi trường làm việc cũng ảnh hưởng lớn đến lựa chọn.
Nếu khu vực có nước, bụi hoặc quá trình vệ sinh áp lực cao, cần kiểm tra cấp bảo vệ IP của model.
Nếu thiết bị được gắn gần máy có rung động mạnh, cần xem xét độ chắc chắn của cơ cấu lắp đặt.
Ngoài ra, các thông số như điện áp nguồn, dạng đầu ra, số tiếp điểm, phương pháp đấu nối, actuator và khả năng kết nối safety relay phải được đối chiếu trước khi đặt hàng.
Không nên chọn Công tắc an toàn BERNSTEIN chỉ theo model cũ
Trong thực tế bảo trì, khách hàng thường gửi một mã công tắc đã sử dụng nhiều năm và yêu cầu mua đúng thiết bị tương tự.
Tuy nhiên, với safety switch, chỉ đối chiếu model chưa chắc đã đủ.
Một model cũ có thể đã được thay thế bằng phiên bản mới, thay đổi actuator hoặc sử dụng đầu nối khác. Máy cũng có thể đã được cải tạo trong quá trình sử dụng.
Vì vậy, khi xác định Công tắc an toàn BERNSTEIN thay thế, nên kiểm tra đồng thời mã sản phẩm, hình dạng đầu tác động, sơ đồ tiếp điểm, điện áp, kiểu cáp hoặc connector và vị trí lắp thực tế.
Đối với loại có guard locking, cần kiểm tra thêm nguyên lý khóa, điện áp cuộn khóa và lực giữ yêu cầu.
Lắp đặt đúng quyết định độ ổn định của Công tắc an toàn BERNSTEIN
Một safety switch chất lượng tốt vẫn có thể hoạt động không ổn định nếu actuator bị lắp lệch.
Đặc biệt với cửa lớn hoặc cửa có độ võng, vị trí đóng thực tế có thể thay đổi sau thời gian dài sử dụng.
Nếu actuator thường xuyên va vào thành công tắc thay vì đi đúng hướng dẫn, tuổi thọ cơ khí có thể giảm.
Do đó, trong quá trình lắp đặt cần bảo đảm cửa có cơ cấu dẫn hướng tốt và không sử dụng safety switch như một điểm chặn cơ khí của cánh cửa.
Các lực va đập của cửa nên được hấp thụ bởi stopper hoặc kết cấu cơ khí riêng.
Kiểm tra Công tắc an toàn BERNSTEIN trong quá trình bảo trì
Công tắc an toàn cần được đưa vào chương trình kiểm tra định kỳ của máy.
Kỹ thuật viên nên kiểm tra tình trạng actuator, độ chắc của vít lắp, dây tín hiệu, connector và độ thẳng của cửa.
Với công tắc cơ khí, cần chú ý các dấu hiệu mài mòn hoặc biến dạng tại đầu actuator.
Với cảm biến không tiếp xúc, cần kiểm tra khoảng cách giữa sensor và target sau khi cửa đã sử dụng trong thời gian dài.
Với loại có khóa, cần kiểm tra khả năng khóa và nhả khóa thực tế thay vì chỉ kiểm tra tín hiệu điện.
Những bước này giúp hạn chế lỗi dừng máy bất ngờ và bảo đảm hệ thống an toàn hoạt động đúng thiết kế.
Công tắc an toàn BERNSTEIN đáp ứng nhiều cấu hình máy khác nhau
Điểm mạnh của danh mục BERNSTEIN nằm ở việc hãng không chỉ cung cấp một dạng công tắc duy nhất.
Người dùng có thể lựa chọn công tắc cơ khí cho các ứng dụng đơn giản, safety sensor không tiếp xúc cho cửa đóng mở thường xuyên, công tắc bản lề cho thiết kế gọn hoặc guard locking switch cho máy còn nguy hiểm sau khi dừng.
Với các dây chuyền lớn, thiết bị còn có thể được tích hợp vào hệ thống giám sát và chẩn đoán an toàn.
Nhờ nhiều công nghệ và kiểu lắp đặt khác nhau, Công tắc an toàn BERNSTEIN phù hợp với robot, máy ép, máy CNC, máy đóng gói, băng tải, máy chế biến và nhiều hệ thống tự động hóa trong nhà máy.
