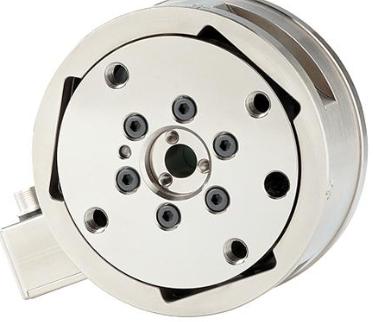

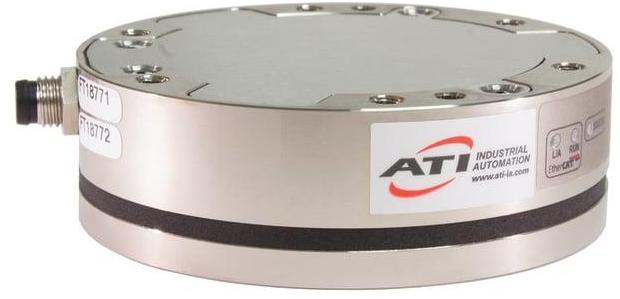

Cảm biến lực ATI Industrial Automation – Đo lực và mô-men sáu trục cho robot công nghiệp
Chất lượng thao tác robot phụ thuộc vào khả năng kiểm soát lực tại điểm tiếp xúc. Khi lắp ráp, mài hoặc đánh bóng, sai lệch lực có thể ảnh hưởng trực tiếp đến sản phẩm. Cảm biến lực ATI Industrial Automation cung cấp dữ liệu giúp hệ thống theo dõi những thay đổi này.
ATI phát triển cảm biến đo đồng thời lực và mô-men theo sáu trục. Thiết bị được sử dụng trong sản xuất, kiểm tra sản phẩm và nghiên cứu robot. Dữ liệu đo có thể phục vụ giám sát, phân tích hoặc điều khiển công đoạn.
Đặc điểm nổi bật của Cảm biến lực ATI
Đo đồng thời 6 thành phần lực & mô-men: Cung cấp phản hồi lực chính xác thời gian thực, giúp robot "cảm nhận" được môi trường làm việc giống như bàn tay con người.
Độ bền và khả năng chịu tải vượt trội: Tích hợp tính năng chống quá tải cơ học (Overload Protection) cao gấp nhiều lần so với dải đo định mức, bảo vệ cảm biến khỏi va đập đột ngột.
Độ nhạy và độ chính xác cao: Độ nhiễu thấp, độ phân giải cao, độ trễ và độ biến dạng cực nhỏ.
Đa dạng giao tiếp truyền thông: Hỗ trợ các chuẩn kết nối hiện đại như EtherNet/IP, PROFINET, EtherCAT, CANbus, RS-232, Analog, USB,...
Tích hợp linh hoạt: Phù hợp với Hầu hết các dòng robot công nghiệp và robot cộng tác (Cobot) hàng đầu như Universal Robots (UR), FANUC, ABB, KUKA, Yaskawa,...
Các dòng Cảm biến lực ATI phổ biến
| Dòng sản phẩm (Series) | Đặc điểm & Ứng dụng chính |
| ATI Nano Series (Nano17, Nano25,...) | Kích thước siêu nhỏ gọn, độ phân giải cực cao. Thường dùng trong phẫu thuật y tế, vi thao tác (micro-manipulation), nghiên cứu sinh học/robotics. |
| ATI Mini Series (Mini40, Mini45, Mini85,...) | Kích thước nhỏ nhắn, nhỏ gọn nhưng dải đo rộng hơn Nano. Ứng dụng phổ biến trong kiểm tra độ bền, lắp ráp linh kiện chính xác, kiểm thử sản phẩm. |
| ATI Gamma / Theta Series | Dòng tiêu chuẩn công nghiệp với sự cân bằng tốt giữa kích thước và lực chịu tải. Thường gắn trên tay robot để mài, giũa, làm sạch bavia (deburring), đánh bóng. |
| ATI Delta / Omega Series | Dòng chịu tải lớn, thiết kế mạnh mẽ cho robot công nghiệp tải trọng cao. Phù hợp cho kiểm thử ô tô, lắp ráp hạng nặng, gia công cơ khí. |
| ATI Axia80 / Axia90 / Axia130 | Dòng cảm biến F/T kỹ thuật số thế tích hợp bộ xử lý ngay trên thân, giá thành tối ưu, cực kỳ phổ biến cho robot cộng tác (Cobot) như UR, Doosan, Techman. |
Giá trị của cảm biến lực ATI Industrial Automation tại điểm tiếp xúc
Robot có thể di chuyển đúng vị trí nhưng vẫn tạo lực ép không phù hợp. Nguyên nhân có thể đến từ dung sai chi tiết hoặc thay đổi bề mặt. Khi đó, thông tin vị trí cần được bổ sung bằng dữ liệu lực thực tế.
Cảm biến lực ATI Industrial Automation giúp hệ thống ghi nhận tải tác động giữa dụng cụ và vật thể. Dữ liệu này hỗ trợ đánh giá trạng thái tiếp xúc trong từng giai đoạn thao tác. Việc điều chỉnh chuyển động cần được thực hiện thông qua bộ điều khiển và chương trình phù hợp.
Đo đồng thời lực tuyến tính và mô-men xoắn
Ba thành phần Fx, Fy và Fz thể hiện lực theo các trục tọa độ của cảm biến. Ba thành phần Tx, Ty và Tz thể hiện mô-men quanh những trục tương ứng. Lực thường được biểu diễn bằng N, còn mô-men bằng N·m.
Nhờ đo sáu thành phần, hệ thống có thể quan sát tải ép và tải lệch hướng đồng thời. Đây là cơ sở để phân tích tương tác cơ học tại vị trí đo. ATI gọi nhóm thiết bị này là cảm biến lực và mô-men đa trục.
Nhận biết diễn biến của thao tác lắp ráp
Khi đưa chốt vào lỗ, lực cản thường thay đổi theo hành trình. Chi tiết lệch vị trí có thể tạo lực ngang hoặc mô-men ngoài dự kiến. Chỉ quan sát vị trí robot sẽ khó mô tả đầy đủ tình trạng này.
Dữ liệu sáu trục cho phép kỹ sư xây dựng tiêu chí đánh giá từng giai đoạn lắp ráp. Chẳng hạn, chương trình có thể kiểm tra lực ép cùng lực ngang. Ngưỡng chấp nhận cần được xác định bằng thử nghiệm trên sản phẩm thực tế.
Cấu tạo và nguyên lý đo của cảm biến lực ATI Industrial Automation
Hệ thống đo lực ATI gồm đầu cảm biến, phần điện tử giao tiếp và cáp kết nối. Cấu hình cụ thể thay đổi theo dòng sản phẩm và phương thức truyền dữ liệu. Vì vậy, đầu cảm biến cần được xem xét cùng toàn bộ hệ thống đo.
Theo mô tả kỹ thuật của ATI, đầu đo sử dụng kết cấu nguyên khối và phần tử đo biến dạng silicon. Khi chịu tải, kết cấu cảm biến xuất hiện biến dạng đàn hồi rất nhỏ. Phần tử đo chuyển biến dạng này thành tín hiệu điện để xử lý.
Chuyển tín hiệu biến dạng thành dữ liệu sáu trục
Tín hiệu điện ban đầu cần được xử lý để xác định lực và mô-men. Với hệ thống DAQ F/T, tín hiệu được khuếch đại trước khi đưa vào thiết bị thu thập dữ liệu. Phần mềm sử dụng ma trận hiệu chuẩn để tính các thành phần tải.
Quá trình này cho phép chuyển dữ liệu phần tử đo thành những giá trị có đơn vị kỹ thuật. Tệp hiệu chuẩn phải phù hợp với cảm biến đang sử dụng. Đây là yếu tố cần kiểm tra khi thay thế hoặc cấu hình lại hệ thống.
Xử lý tải nền của dụng cụ
Dụng cụ gắn trên cảm biến tạo ra tải ngay cả khi chưa tiếp xúc sản phẩm. Giá trị đo ban đầu vì vậy có thể khác không. Chức năng đặt độ lệch giúp loại bỏ tải nền tại trạng thái tham chiếu.
Một số hệ thống ATI còn hỗ trợ chuyển đổi hệ tọa độ lực và mô-men. Tính năng này phục vụ việc biểu diễn tải theo vị trí dụng cụ. Cần kiểm tra khả năng hỗ trợ trên đúng cấu hình giao tiếp đã chọn.
Ứng dụng cảm biến lực ATI Industrial Automation theo yêu cầu công đoạn
ATI công bố các ứng dụng gồm lắp ráp robot, mài, đánh bóng và kiểm tra sản phẩm. Những công đoạn này đều có tương tác cơ học cần được theo dõi. Tuy nhiên, mỗi ứng dụng đặt ra yêu cầu khác nhau về tải và độ nhạy.
Cảm biến lực ATI Industrial Automation cần được chọn theo mục tiêu đo cụ thể. Hệ thống ghi dữ liệu thử nghiệm có yêu cầu khác với hệ thống điều khiển lực. Tốc độ truyền dữ liệu và cách xử lý phải phù hợp với mục tiêu đó.
Mài và đánh bóng bằng robot
Trong gia công bề mặt, lực ép ảnh hưởng đến mức độ loại bỏ vật liệu. Bề mặt cong hoặc sai lệch gá đặt có thể làm lực tiếp xúc thay đổi. Dữ liệu cảm biến hỗ trợ bộ điều khiển theo dõi diễn biến này.
Kỹ sư có thể xây dựng chương trình điều chỉnh chuyển động dựa trên lực đo. Khả năng duy trì lực còn phụ thuộc vào dụng cụ và đặc tính điều khiển. Vì vậy, cần thử nghiệm trên vật liệu và điều kiện gia công thực tế.
Kiểm tra đặc tính cơ học của sản phẩm
Một phép thử có thể cần ghi nhận cả lực tác động và mô-men phát sinh. Ví dụ, cụm cơ khí có thể chịu tải ép đồng thời với tải lệch tâm. Đo đa trục giúp mô tả điều kiện thử đầy đủ hơn.
Khi kết hợp dữ liệu hành trình, kỹ sư có thể đánh giá tải theo từng vị trí chuyển động. Kết quả hỗ trợ so sánh giữa các mẫu thử hoặc chu kỳ sản xuất. Tiêu chí kết luận cần dựa trên yêu cầu kỹ thuật của sản phẩm.
Chọn cảm biến từ tải thực tế của cụm dụng cụ
Chọn cảm biến lực ATI Industrial Automation cần bắt đầu bằng việc tính lực và mô-men dự kiến. Khối lượng dụng cụ chỉ là một phần của bài toán. Khoảng cách từ điểm tác động đến tâm cảm biến cũng ảnh hưởng đến tải.
ATI lưu ý rằng khả năng đo mô-men thường quyết định việc lựa chọn đầu cảm biến. Tải tĩnh, tải động và tình huống quá tải đều cần được xem xét. Sau đó, kỹ sư mới đối chiếu dải đo và độ phân giải cần thiết.
Chiều dài dụng cụ làm tăng mô-men
Một lực vừa phải vẫn có thể tạo mô-men lớn khi điểm tác động nằm xa cảm biến. Ví dụ, lực vuông góc 100 N tại khoảng cách 0,2 m tạo mô-men 20 N·m. Đây là phép tính minh họa theo quan hệ mô-men bằng lực nhân cánh tay đòn.
Nếu chỉ xem dải lực, người mua có thể chọn cảm biến thiếu khả năng đo mô-men. Điều này dễ xảy ra với dụng cụ dài hoặc tải lệch tâm. Thiết kế cần đánh giá vị trí tác động trong toàn bộ hành trình.
Cân bằng dải đo với độ phân giải
Dải đo lớn giúp đáp ứng tải cao nhưng có thể đi kèm độ phân giải thô hơn. Vì vậy, chọn dải đo lớn nhất chưa chắc phù hợp. Công đoạn đo lực nhỏ cần xem kỹ khả năng nhận biết biến thiên tải.
Theo hướng dẫn ATI, độ phân giải phải được kiểm tra sau khi xác định khả năng chịu tải cần thiết. Những thông số khác cũng cần phù hợp với yêu cầu ứng dụng. Việc lựa chọn phải cân bằng giữa tải, độ nhạy và kích thước lắp đặt.
Giao tiếp và khả năng tích hợp với hệ thống điều khiển
Cảm biến lực ATI Industrial Automation có nhiều phương thức giao tiếp tùy cấu hình. Hãng cung cấp các hệ thống như Net F/T, EtherCAT F/T và DAQ F/T. Mỗi phương thức có cách kết nối và xử lý dữ liệu riêng.
Net F/T hỗ trợ nhiều lựa chọn mạng công nghiệp tùy phiên bản. DAQ F/T sử dụng thiết bị thu thập dữ liệu để số hóa tín hiệu đo. Người mua cần xác nhận giao tiếp cùng mã cảm biến trước khi đặt hàng
Kiểm tra tương thích với bộ điều khiển robot
Kết nối vật lý chỉ là một phần của quá trình tích hợp cảm biến. Bộ điều khiển còn cần khả năng tiếp nhận và xử lý dữ liệu lực. Chức năng điều khiển lực có thể yêu cầu phần mềm hoặc tùy chọn bổ sung.
ATI cung cấp một số dòng cảm biến được thiết kế để tích hợp với robot FANUC. Các phiên bản này hướng đến sử dụng cùng phần mềm điều khiển lực của FANUC. Tuy nhiên, cần đối chiếu cấu hình robot trước khi xác nhận khả năng tương thích.
Đánh giá tốc độ dữ liệu và độ trễ
Tốc độ cập nhật cho biết số mẫu dữ liệu được cung cấp trong mỗi giây. Độ trễ thể hiện thời gian từ tác động tải đến khi nhận được kết quả. Hai thông số này ảnh hưởng đến cách hệ thống phản ứng với thay đổi lực.
Bộ lọc có thể giúp giảm nhiễu nhưng cũng ảnh hưởng đến đáp ứng tín hiệu. Vì vậy, thiết lập cần phù hợp với tốc độ diễn biến của công đoạn. Thông số phải được kiểm tra trên đúng hệ thống giao tiếp sử dụng.
Độ tin cậy của phép đo trong quá trình vận hành
Cảm biến lực ATI Industrial Automation cần làm việc trong giới hạn hiệu chuẩn được công bố. Khả năng chịu quá tải không thay thế cho dải đo hợp lệ. Khi vượt dải hiệu chuẩn, dữ liệu lực và mô-men có thể mất tính hợp lệ.
ATI phân biệt rõ giới hạn đo và giới hạn quá tải trong tài liệu kỹ thuật. Đây là căn cứ để xây dựng ngưỡng giám sát vận hành. Hệ thống nên được đánh giá cả trong trạng thái bình thường lẫn tình huống bất thường.
Chọn cấp bảo vệ theo môi trường
Môi trường có bụi, nước hoặc chất lỏng cần được xét ngay từ bước lựa chọn. Danh mục ATI có các phiên bản với cấp bảo vệ khác nhau. Kích thước và khối lượng cũng có thể thay đổi theo phiên bản bảo vệ.
Không nên mặc định mọi cảm biến cùng dòng đều có khả năng bảo vệ giống nhau. Cần đối chiếu mã đặt hàng và điều kiện sử dụng được hãng cho phép. Việc này đặc biệt cần thiết tại khu vực gia công hoặc vệ sinh bằng chất lỏng.
