Bộ Phát Tín Hiệu REOTEMP

Để hệ thống điều khiển trung tâm (PLC/DCS) có thể hiểu, phân tích và đưa ra lệnh điều khiển chính xác, các giá trị thô này cần được chuyển đổi thành tín hiệu điện tiêu chuẩn. Đó chính là nhiệm vụ của bộ phát tín hiệu REOTEMP (hay còn gọi là Temperature/Pressure Transmitter).

Đến từ thương hiệu thiết bị đo lường danh tiếng của Mỹ với hơn 60 năm lịch sử, các bộ phát tín hiệu REOTEMP là cầu nối công nghệ đáng tin cậy, giúp tối ưu hóa độ chính xác và đảm bảo an toàn tuyệt đối cho các hệ thống điều khiển tự động. Bài viết này sẽ phân tích sâu về cấu tạo, nguyên lý hoạt động, các dòng sản phẩm chủ lực và lý do thiết bị này được các kỹ sư vận hành tin dùng.

Bộ Phát Tín Hiệu REOTEMP Là Gì? Vì Sao Nhà Máy Cần Sử Dụng?

Bộ phát tín hiệu REOTEMP là một thiết bị điện tử công nghiệp có nhiệm vụ tiếp nhận tín hiệu điện thô, không tuyến tính từ các cảm biến đo lường (như điện trở thay đổi của cảm biến nhiệt RTD Pt100, hay điện áp mV từ can nhiệt Thermocouple). Sau đó, mạch xử lý vi sai bên trong sẽ khuếch đại, tuyến tính hóa và chuyển đổi dữ liệu này thành tín hiệu dòng điện tiêu chuẩn 4-20mA hoặc tín hiệu số thông minh.

[ Cảm biến thô: Pt100 / mV ] ---> || Bộ phát tín hiệu REOTEMP || ---> [ Tín hiệu 4-20mA / HART ] ---> [ Tủ PLC / DCS ]

Tại sao không đấu nối trực tiếp cảm biến về PLC?

Chống nhiễu đường truyền: Tín hiệu điện trở (Pt100) hoặc điện áp thấp (mV) rất dễ bị suy hao và nhiễu sóng khi truyền đi xa do ảnh hưởng từ từ trường của động cơ, biến tần. Bộ phát tín hiệu REOTEMP chuyển đổi sang dòng 4-20mA, cho phép truyền tải dữ liệu chính xác ở khoảng cách hàng trăm mét mà không bị méo tín hiệu.

Tiết kiệm chi phí dây dẫn: Thay vì dùng dây bù nhiệt chuyên dụng đắt tiền cho can nhiệt dọc theo toàn bộ hệ thống, kỹ sư chỉ cần lắp bộ phát tín hiệu ngay tại đầu can nhiệt (Head-mount) và kéo dây cáp đồng đôi (Twisted pair) thông thường về tủ điện.

Chuẩn hóa hệ thống: Giúp mọi kênh tín hiệu đưa về PLC/DCS đều đồng nhất một chuẩn giao tiếp, đơn giản hóa việc lập trình và cấu hình hệ thống.

Các Đặc Điểm Kỹ Thuật Vượt Trội Của REOTEMP Transmitters

Sản phẩm của REOTEMP (Mỹ) luôn đứng trong phân khúc cao cấp nhờ sở hữu những ưu điểm vượt trội về độ bền cơ khí và độ thông minh của bo mạch:

Độ Chính Xác Cao & Độ Trôi Tín Hiệu Cực Thấp

Bo mạch vi xử lý của REOTEMP được hiệu chuẩn tuyến tính hóa cao cấp, cho sai số chứng thực cực thấp (thường đạt mức dưới $\pm 0.1\%$ dải đo). Đặc biệt, linh kiện điện tử cao cấp giúp thiết bị có khả năng chống trôi tín hiệu theo thời gian và theo nhiệt độ môi trường (Temperature Drift), đảm bảo nhà máy vận hành liên tục nhiều năm không cần hiệu chuẩn lại liên tục.

Hỗ Trợ Giao Thức HART Thông Minh (HART Protocol)

Bên cạnh tín hiệu analog 4-20mA truyền thống, các dòng bộ phát tín hiệu cao cấp của REOTEMP được tích hợp giao thức truyền thông HART. Công nghệ này cho phép kỹ sư chẩn đoán lỗi thiết bị từ xa, thay đổi dải đo (Re-ranging), kiểm tra trạng thái cảm biến (Sensor Diagnostics) ngay từ phòng điều khiển trung tâm hoặc thông qua thiết bị cầm tay chuyên dụng (Handheld Communicator) mà không cần tháo rời thiết bị tại hiện trường.

Thiết Kế Vỏ Bảo Vệ Đa Dạng, Chống Cháy Nổ

REOTEMP cung cấp các tùy chọn vỏ bọc từ nhựa tổng hợp chống cháy cho đến vỏ đúc bằng nhôm (Die-cast Aluminum) hoặc thép không gỉ (SS316). Các thiết kế đầu nối (Connection Heads) đạt tiêu chuẩn bảo vệ chống nước, chống bụi khắt khe từ IP66 đến IP68, đi kèm chứng nhận chống cháy nổ ATEX/IECEx / FM Approved, cực kỳ an toàn khi lắp đặt tại các khu vực nguy hiểm như kho xăng dầu, nhà máy hóa chất.

Các Dòng Bộ Phát Tín Hiệu REOTEMP Chủ Lực

Để đáp ứng linh hoạt các không gian lắp đặt khác nhau trong nhà máy, REOTEMP phân phối 3 thiết kế cấu trúc hình học chính:

Bộ phát tín hiệu gắn đầu can nhiệt (Head-mount Transmitters)

Đây là dạng phổ biến nhất, có thiết kế hình tròn nhỏ gọn như một chiếc bánh quy, được bắt vít trực tiếp vào bên trong đầu kết nối (Connection Head) của các cây cảm biến nhiệt độ REOTEMP.

Ưu điểm: Tiết kiệm không gian tối đa, bảo vệ bo mạch hoàn hảo bên trong lớp vỏ kim loại của can nhiệt.

Ứng dụng: Lắp đặt trực tiếp tại các vị trí đo trên đường ống dẫn, bồn chứa công nghệ.

Bộ phát tín hiệu gắn thanh DIN-rail (DIN-rail Mount Transmitters)

Dòng thiết bị này được thiết kế theo dạng module mỏng để cài trực tiếp lên các thanh cài tiêu chuẩn (DIN Rail) bên trong tủ điện điều khiển trung tâm.

Ưu điểm: Dễ dàng bảo trì, thay thế hoặc kiểm tra tín hiệu vì thiết bị nằm tập trung trong phòng điện sạch sẽ, không bị ảnh hưởng bởi thời tiết khắc nghiệt ngoài hiện trường.

Ứng dụng: Phù hợp khi khoảng cách từ cảm biến ngoài hiện trường về tủ điện không quá xa, hoặc khi can nhiệt ngoài hiện trường không có không gian để gắn bộ phát loại tròn.

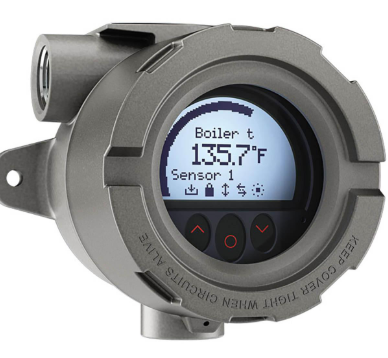

Bộ phát tín hiệu tích hợp màn hình hiển thị tại chỗ (Field-mount Transmitters)

Là dòng sản phẩm phân khúc cao cấp nhất, bo mạch điện tử được đóng gói kèm theo một cụm màn hình LCD/LED sắc nét bên ngoài và đặt trong một lớp vỏ bọc kim loại siêu bền.

Ưu điểm: Vừa thực hiện chức năng chuyển đổi/phát tín hiệu từ xa về PLC, vừa cho phép công nhân đi kiểm tra hiện trường đọc trực tiếp thông số hiển thị ngay tại chỗ một cách trực quan.

Ứng Dụng Thực Tế Trong Các Ngành Tự Động Hóa

Bộ phát tín hiệu REOTEMP là linh kiện không thể thiếu trong các bài toán tự động hóa quy trình (Process Automation) khắt khe:

Nhà máy xử lý nước thải và hóa chất: Chuyển đổi dữ liệu giám sát các bồn phản ứng axit, hệ thống châm hóa chất, nơi có độ nhiễu điện từ trường cao.

Ngành Dầu khí, Lọc hóa dầu: Giám sát nhiệt độ và áp suất các dòng lưu chất trên tháp chưng cất, hệ thống đường ống dẫn khí hóa lỏng nhờ chứng chỉ an toàn chống cháy nổ tuyệt đối

Ngành Thực phẩm & Dược phẩm (F&B): Kết hợp với các cảm biến vi sinh đạt chuẩn 3-A để truyền dữ liệu trong hệ thống tiệt trùng nhanh (UHT), hệ thống CIP (Clean-in-Place) nhà máy sữa, bia.

Kinh Nghiệm Lựa Chọn Bộ Phát Tín Hiệu REOTEMP Cho Kỹ Sư

Để chọn chính xác mã sản phẩm (Model Code) tối ưu cho bài toán vận hành và ngân sách, bạn cần xác định rõ các yếu tố sau trước khi liên hệ đơn vị phân phối:

Loại tín hiệu ngõ vào (Input Type): Cần làm rõ bộ phát sẽ kết nối với cảm biến gì? (Ví dụ: Pt100 3 dây, can nhiệt Loại K, Loại J, hay tín hiệu áp suất dạng mV/V).

Dải đo cấu hình (Temperature/Pressure Range): Ví dụ cần đo trong khoảng từ 0 - 150 độ C hay -50 đến 200 độ C để hãng thiết lập (Calibrate) sẵn bo mạch trước khi giao hàng.

Tín hiệu ngõ ra (Output Type): Chọn chuẩn Analog 4-20mA thuần túy hay loại có truyền thông thông minh 4-20mA + HART.

Vị trí lắp đặt (Mounting & Housing): Gắn tại đầu can nhiệt ngoài trời (cần chứng chỉ chống cháy nổ không?) hay gắn trong tủ điện (DIN-rail).

Đầu tư đồng bộ bộ phát tín hiệu REOTEMP đi kèm với hệ thống cảm biến của hãng là giải pháp tối ưu giúp triệt tiêu hoàn toàn các sai số hệ thống, nâng cao năng lực tự động hóa và bảo vệ dây chuyền sản xuất của bạn vận hành liên tục, không sự cố.
