Bộ chuyển đổi Deutronic – DC/DC Converter công nghiệp cho xe điện và hệ thống nguồn
Bộ chuyển đổi Deutronic là nhóm thiết bị DC/DC Converter được Deutronic Elektronik GmbH phát triển cho phương tiện, logistics và các hệ thống điện công nghiệp. Thiết bị nhận nguồn điện một chiều ở đầu vào và chuyển đổi thành mức DC phù hợp với tải phía sau. Các dòng sản phẩm nổi bật gồm DVC301, DVCx3 và DVCH dành cho nhiều dải điện áp khác nhau.
Deutronic tập trung thiết kế bộ chuyển đổi có kết cấu chắc chắn, hiệu suất cao và khả năng hoạt động trong môi trường khắc nghiệt. Sản phẩm được ứng dụng trên xe điện, xe công nghiệp, hệ thống đường sắt, logistics và phương tiện sử dụng pin nhiên liệu. Nhiều model còn hỗ trợ CAN để tích hợp sâu hơn với hệ thống điều khiển.
Bộ chuyển đổi Deutronic đảm nhiệm chức năng gì?
Trong một phương tiện điện, điện áp của bộ pin chính thường không phù hợp để cấp trực tiếp cho toàn bộ thiết bị phụ trợ. Bộ chuyển đổi Deutronic thực hiện nhiệm vụ biến đổi nguồn DC đầu vào thành mức điện áp DC cần thiết. Ví dụ, nguồn 48VDC hoặc 80VDC có thể được chuyển xuống 24VDC hay khoảng 12–14VDC.
Điện áp đầu ra được điều chỉnh để cung cấp nguồn ổn định cho các tải phía sau. Tùy model, Deutronic còn tích hợp cách ly điện, bảo vệ ngắn mạch, bảo vệ quá nhiệt và khả năng làm việc không tải. Đây là những đặc tính quan trọng khi DC/DC Converter được lắp trực tiếp trên phương tiện.
Các Dòng Bộ Chuyển Đổi Deutronic Phổ Biến
Bộ chuyển đổi Nguồn DC/DC (DC/DC Converters)
Đây là dòng sản phẩm cốt lõi của Deutronic trong mảng thiết bị di động và xe nâng:
Chức năng: Chuyển đổi điện áp DC từ bình ắc quy/pin lithium (ví dụ: 24V, 48V, 80V DC) xuống điện áp DC thấp hơn (12V, 24V DC) để cấp nguồn cho đèn, còi, cảm biến, màn hình điều khiển hoặc máy tính trên xe.
Các dòng máy tiêu biểu:
DV Series (DV100, DV150, DV250, DV500...): Bộ chuyển đổi DC/DC công suất từ vài chục đến hàng trăm Watt, thiết kế kín chống nước/bụi (IP65/IP67), chống rung xóc mạnh.
DVC Series (DVC100, DVC250, DVC500, DVC1000...): Dòng chuyển đổi DC/DC cao cấp tích hợp nhiều tính năng bảo vệ chuyên sâu, hiệu suất chuyển đổi lên tới >90%.
Bộ chuyển đổi Nguồn AC/DC (AC/DC Converters / Power Supplies)
Chức năng: Chuyển đổi dòng điện xoay chiều AC (110V/220V/380V) thành dòng điện một chiều DC ổn định.
Các dòng máy tiêu biểu:
DP-Series / DPU-Series: Bộ nguồn gắn thanh DIN-rail dùng trong tủ điện công nghiệp, điều khiển tự động hóa.
Bộ chuyển đổi Deutronic DVC301
DVC301 là dòng DC/DC Converter tiêu chuẩn dành cho phương tiện của Deutronic. Hãng cung cấp nhiều cấu hình đầu vào 24VDC, 48VDC hoặc 80VDC. Đầu ra có các lựa chọn 12,5VDC và 24VDC để đáp ứng nhiều hệ thống điện khác nhau.
DVC301 được thiết kế với cấp bảo vệ IP67 theo EN 60529 và có cách ly galvanic. Thiết bị còn được bảo vệ trước ngắn mạch, không tải và quá nhiệt. Kết cấu đổ kín giúp dòng này phù hợp với xe công nghiệp, đường sắt, logistics và xe điện.
Các model Deutronic DVC301
| Model | Điện áp vào | Điện áp ra | Dòng ra |
|---|---|---|---|
| DVC301-24-12 | 24VDC | 12,5VDC | 22A |
| DVC301-24-24 | 24VDC | 24VDC | 12,5A |
| DVC301-48-12 | 48VDC | 12,5VDC | 22A |
| DVC301-48-24 | 48VDC | 24VDC | 12,5A |
| DVC301-80-12 | 80VDC | 12,5VDC | 22A |
| DVC301-80-24 | 80VDC | 24VDC | 12,5A |
| DVC301-EUT-12-24 | 12VDC | 24VDC | 9A |
Các cấu hình trên cho thấy DVC301 không chỉ thực hiện chức năng giảm áp. Model DVC301-EUT-12-24 còn chuyển đổi 12VDC lên 24VDC. Vì vậy, việc lựa chọn bộ chuyển đổi cần dựa trên cả điện áp đầu vào và đầu ra.

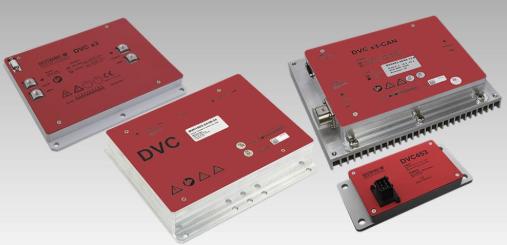

Bộ chuyển đổi Deutronic DVCx3 cho xe điện
DVCx3 là dòng DC/DC Converter được Deutronic hướng đến các hệ thống hybrid và electric vehicle. Theo tài liệu hãng, series này có dải công suất từ khoảng 150W đến 3.840W, tùy cấu hình và chế độ hoạt động. Các model gồm DVC153, DVC453, DVC853, DVC953, DVC1903 và DVC2503.
Công nghệ planar giúp thiết bị đạt mật độ công suất cao nhưng vẫn giữ thiết kế tương đối phẳng và gọn. Một số model hỗ trợ CAN Standard hoặc J1939 để trao đổi dữ liệu với hệ thống điều khiển phương tiện. Đây là lợi thế khi Bộ chuyển đổi Deutronic được tích hợp vào nền tảng xe điện hiện đại.
Deutronic DVC853 cho hệ thống 48–80VDC
DVC853-48/80-13,8 nhận điện áp đầu vào từ 48 đến 80VDC và chuyển thành 13,8VDC. Dòng đầu ra đạt 70A trong điều kiện thông thường. Thiết bị có thể đạt 160A trong thời gian tối đa khoảng bốn giây ở chế độ Boost.
Công suất của model đạt tới 966W và công suất đỉnh ngắn hạn có thể đạt 2.208W. Hiệu suất điển hình được hãng công bố khoảng 92%. DVC853 phù hợp khi hệ thống cần nguồn 12–14V nhưng nguồn traction nằm ở mức điện áp cao hơn.
Bộ chuyển đổi Deutronic DVC953 tích hợp CAN
DVC953-48/80-13,8-CAN sử dụng nguồn đầu vào 48–80VDC và cung cấp đầu ra 13,8VDC. Dòng đầu ra đạt 80A với công suất lên đến 1.280W. Thiết bị có hiệu suất điển hình lên tới khoảng 93%.
Model này đạt cấp bảo vệ IP67 và hỗ trợ giao tiếp CAN. Deutronic cung cấp khả năng tham số hóa theo CAN 2.0A hoặc J1939. Đây là cấu hình phù hợp cho phương tiện cần DC/DC Converter giao tiếp với bộ điều khiển trung tâm.
Bộ chuyển đổi Deutronic DVC1903 công suất cao
DVC1903 được phát triển cho những hệ thống cần dòng điện lớn hơn. Phiên bản DVC1903-48/80-24 nhận nguồn 48–80VDC và cung cấp đầu ra 24,3VDC với dòng 70A. Chế độ Boost cho phép dòng đạt 160A trong khoảng thời gian tối đa bốn giây.
Deutronic cũng cung cấp DVC1903-48/80-24-CAN với đầu ra có thể điều chỉnh từ 2 đến 30VDC. Dòng đầu ra của phiên bản này đạt 80A. Khả năng điều chỉnh điện áp mở rộng phạm vi tích hợp vào các hệ thống nguồn chuyên dụng.
Bộ chuyển đổi Deutronic DVC2503
DVC2503 là lựa chọn đáng chú ý khi hệ thống yêu cầu công suất ở mức kilowatt. Model DVC2503-96-24-CAN có công suất 2.500W và dòng đầu ra tối đa 100A. Điện áp đầu ra danh định khoảng 24,3VDC.
Dòng này có thể mở rộng công suất theo cấu hình module 2,5kW và đạt tới 7,5kW. Thiết bị cũng hỗ trợ CAN 2.0A hoặc J1939 và có cấp bảo vệ IP67. Deutronic định hướng DVC2503 cho logistics, traction battery và cả ứng dụng fuel cell.
Bộ chuyển đổi điện áp cao Deutronic DVCH
Khi điện áp đầu vào tăng lên hàng trăm volt, Deutronic cung cấp dòng DVCH High Voltage DC/DC Converter. Đây là nhóm thiết bị phù hợp với hệ thống traction voltage cao trên xe điện và phương tiện chuyên dụng. Dải sản phẩm bao gồm DVCH1503 và DVCH3003 với nhiều mức đầu ra.
Chẳng hạn, DVCH1503-400-12 nhận nguồn 200–470VDC và cung cấp đầu ra 2–15VDC với dòng 112A. Phiên bản DVCH1503-400-24 có đầu ra 2–30VDC và dòng 56A. Các model này hỗ trợ HV-Interlock và CAN.
Deutronic DVCH3003 cho nguồn DC đến 900V
Với hệ thống điện áp cao hơn, DVCH3003-700 có thể nhận nguồn từ 400 đến 900VDC. Hãng cung cấp các phiên bản đầu ra 12V, 24V và 48V. Đây là dải điện áp phù hợp với nhiều kiến trúc nguồn trên phương tiện điện công suất lớn.
DVCH3003-700-12 có dòng đầu ra tới 224A, trong khi phiên bản 24V đạt 112A. Phiên bản 48V cung cấp dòng tới 56A. Thiết bị hỗ trợ CAN và HV-Interlock để phục vụ việc tích hợp vào hệ thống điện áp cao.
Hoàng Thiên Phát phân phối chính hãng bộ sạc ác quy Deutronic, bộ chuyển đổi Deutronic tại Việt Nam
Ứng dụng của Bộ chuyển đổi Deutronic trong công nghiệp
Bộ chuyển đổi Deutronic được sử dụng nhiều trong logistics và phương tiện công nghiệp. Xe nâng điện, AGV, phương tiện vận chuyển nội bộ hoặc thiết bị sử dụng traction battery thường có nhiều cấp điện áp khác nhau. DC/DC Converter giúp tạo nguồn phù hợp cho từng nhóm tải.
Đối với xe điện và hybrid, thiết bị có thể chuyển đổi điện áp từ pin traction sang mạng điện áp thấp. Nguồn sau chuyển đổi được sử dụng cho hệ thống điều khiển và các thiết bị phụ trợ. Dòng DVCx3 được Deutronic phát triển trực tiếp cho nhóm ứng dụng hybrid và electric vehicle.
Bộ chuyển đổi Deutronic cho đường sắt và xe chuyên dụng
Môi trường đường sắt và xe chuyên dụng yêu cầu thiết bị chịu được điều kiện vận hành khắc nghiệt. DVC301 có kết cấu chắc chắn, IP67 và được Deutronic chỉ rõ cho logistics, industrial trucks, railroad applications và electric vehicles.
Khả năng cách ly galvanic cũng giúp tách biệt các phần điện của hệ thống trong những cấu hình phù hợp. Đồng thời, đầu ra được điều chỉnh giúp tải nhận được điện áp ổn định. Đây là yếu tố quan trọng với các thiết bị điện tử và điều khiển.
Chọn Bộ chuyển đổi Deutronic theo điện áp
Khi lựa chọn Bộ chuyển đổi Deutronic, thông số đầu tiên cần kiểm tra là điện áp DC đầu vào. Sau đó cần xác định điện áp đầu ra, dòng tải liên tục và dòng đỉnh. Không nên thay thế DC/DC Converter chỉ dựa trên công suất danh định.
Các yếu tố như cách ly galvanic, CAN, J1939, IP, đầu nối và cấu hình tham số cũng cần được kiểm tra. Với model đang lắp trên máy hoặc phương tiện, nên đối chiếu đầy đủ Model + Cat. No. + thông số trên nameplate. Điều này giúp hạn chế sai phiên bản khi đặt hàng thay thế.
