Bộ khuếch đại tín hiệu Honigmann

Bộ khuếch đại tín hiệu Honigmann là một phần quan trọng trong hệ thống đo lực và lực căng công nghiệp. Thiết bị tiếp nhận tín hiệu từ cảm biến, khuếch đại và chuyển đổi thành tín hiệu phù hợp cho hệ thống điều khiển.

Honigmann phát triển nhiều dòng bộ khuếch đại dành cho cảm biến strain gauge và cảm biến điện dung. Các thiết bị được sử dụng trong hệ thống đo lực căng dây, cáp, sợi, màng, giấy và vật liệu dạng cuộn.

Bộ khuếch đại tín hiệu Honigmann là gì?

Trong một hệ thống đo lực căng, tín hiệu phát ra từ cảm biến thường cần được xử lý trước khi đưa tới PLC hoặc thiết bị hiển thị. Bộ khuếch đại tín hiệu Honigmann đảm nhận nhiệm vụ này.

Tùy từng model, thiết bị có thể thực hiện khuếch đại, điều chỉnh điểm zero, lọc tín hiệu và chuyển đổi sang tín hiệu điện áp hoặc dòng điện tiêu chuẩn.

Honigmann cung cấp giải pháp cho cả hệ thống đo cố định và thiết bị đo di động. Bộ khuếch đại cũng được thiết kế theo từng công nghệ cảm biến khác nhau.

Các dòng bộ khuếch đại tín hiệu Honigmann

Danh mục Honigmann có nhiều model với cấu hình khác nhau. Khi lựa chọn cần đặc biệt chú ý đến loại cảm biến đang sử dụng.

Bộ khuếch đại Honigmann TENSIOTRON TS 503

TENSIOTRON TS 503 là bộ khuếch đại dạng module dành cho các cảm biến sử dụng công nghệ strain gauge.

Đây là model đáng chú ý khi cần tích hợp bộ khuếch đại vào tủ điện. TS 503 sử dụng thiết kế Slim-Line với chiều rộng chỉ 12,5 mm và hỗ trợ lắp trên DIN rail.

Nguồn cấp của TS 503 là 24V DC. Người vận hành có thể điều chỉnh độ khuếch đại và điểm zero thông qua trimmer.

Đặc biệt, tín hiệu đầu ra có thể cấu hình bằng DIP switch. Các lựa chọn gồm 0 đến ±10V hoặc 0/4–20mA, với cấu hình unipolar hoặc bipolar.

Nhờ cấu trúc nhỏ gọn, TS 503 phù hợp với những hệ thống cần tiết kiệm không gian trong tủ điều khiển.

Bộ khuếch đại Honigmann TENSIOTRON TS 481

TENSIOTRON TS 481 được Honigmann thiết kế cho hoạt động công nghiệp. Model này được sử dụng với cảm biến RFS 150, WTS và sensor roll SWA.

TS 481 cho phép điều chỉnh thô và tinh đối với độ khuếch đại và điểm zero. Thiết bị có ba đầu ra tín hiệu độc lập và có thể sử dụng đồng thời.

Các tín hiệu bao gồm tín hiệu lực căng trực tiếp, tín hiệu trung bình và đầu ra dòng điện tùy chọn. Khi được lắp trong vỏ nhôm phù hợp, thiết bị có thể đạt cấp bảo vệ IP65.

Model này phù hợp với hệ thống đo lực căng cố định cần theo dõi tín hiệu liên tục.

Bộ khuếch đại Honigmann TENSIOTRON TE 510 N

TENSIOTRON TE 510 N được thiết kế cho các cảm biến Honigmann sử dụng measuring cell điện dung.

Thiết bị có cấu trúc module cắm 19 inch. TE 510 N cung cấp nhiều đầu ra độc lập để phục vụ hệ thống đo và điều khiển.

Các đầu ra được hãng công bố gồm điện áp 0–10V DC không lọc, điện áp 0–10V DC đã làm dịu và đầu ra 1mA cho đồng hồ analog. Tùy chọn đầu ra 0/4–20mA cũng được cung cấp.

Nguồn cấp của TE 510 N là 115/230V. Model này có thể kết hợp với các cảm biến lực căng điện dung của Honigmann.

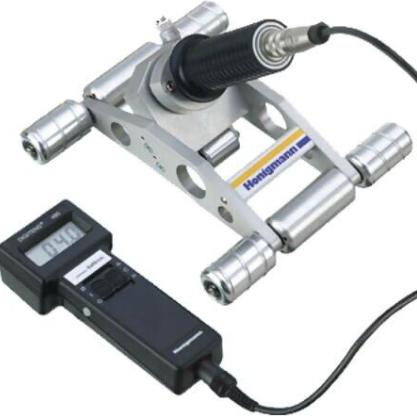

Bộ khuếch đại cầm tay Digitens 485 Honigmann

Digitens 485 hướng đến các phép đo di động. Thiết bị được Honigmann sử dụng cùng nhiều cảm biến lực căng có measuring cell điện dung.

Digitens 485 tích hợp màn hình kỹ thuật số và các chức năng như Auto Zero, Hold và Peak. Điều này giúp người vận hành kiểm tra nhanh lực căng ngay tại dây chuyền.

Honigmann còn có phiên bản Digitens 485 DynGraph. Phiên bản này bổ sung khả năng hiển thị thành phần động của tín hiệu lực căng.

DynGraph có thể hỗ trợ quan sát các đỉnh lực căng, thời gian tồn tại và tần suất xuất hiện. Đây là thông tin hữu ích đối với các quá trình như kéo sợi, dệt và texturizing.

Bộ khuếch đại Honigmann TENSIOMIN TM 353

TENSIOMIN TM 353 là bộ khuếch đại đo dạng di động với màn hình analog. Thiết bị sử dụng pin và được thiết kế cho các phép kiểm tra ngắn hạn.

Theo tài liệu Honigmann, TM 353 có thể hoạt động trên 120 giờ với một pin. Thiết bị cung cấp tín hiệu đầu ra 0–1V và có nhiều mức dải đo dựa trên tải định mức của cảm biến.

TM 353 có thể kết nối với các cảm biến lực căng Honigmann sử dụng measuring cell điện dung.

Bảng model bộ khuếch đại tín hiệu Honigmann

Danh mục chính thức của hãng còn thể hiện các dòng MU 510-19", MU 481-19", MU 481-M và các thiết bị điện tử đo lường liên quan.

Bộ khuếch đại tín hiệu Honigmann trong hệ thống đo lực căng

Một hệ thống đo hoàn chỉnh thường không chỉ có bộ khuếch đại. Cảm biến là thành phần trực tiếp tiếp nhận lực tác động từ vật liệu.

Ví dụ, Honigmann cung cấp RFS 150 cho các module đo lực căng dạng một con lăn. Hệ thống này có thể kết hợp với bộ khuếch đại TS 621 hoặc TS 481 tùy cấu hình cảm biến.

Với cảm biến điện dung, hãng cung cấp những giải pháp như TE 510 N và Digitens 485. Vì vậy, không nên lựa chọn bộ khuếch đại chỉ dựa trên dạng tín hiệu đầu ra mong muốn.

Công nghệ của cảm biến phải tương thích với bộ khuếch đại.

Lựa chọn bộ khuếch đại Honigmann theo hệ thống

Đối với hệ thống mới, cần xác định loại vật liệu và khoảng lực cần đo trước. Sau đó lựa chọn cảm biến và bộ khuếch đại tương thích.

Đối với thiết bị thay thế, nên kiểm tra model bộ khuếch đại cũ, model cảm biến, nguồn cấp và tín hiệu đầu ra. Những thông tin này giúp hạn chế sai cấu hình khi đặt hàng.

Nếu hệ thống sử dụng PLC nhận 4–20mA, có thể xem xét các model hỗ trợ đầu ra dòng tương ứng. Nếu cần tín hiệu điện áp, các cấu hình 0–10V có thể phù hợp hơn.

Riêng TS 503 cho phép lựa chọn giữa tín hiệu điện áp và dòng điện thông qua DIP switch. Đây là lợi thế khi tích hợp vào nhiều hệ thống điều khiển khác nhau.

Bộ khuếch đại Honigmann cho dây chuyền công nghiệp

Các giải pháp đo lực căng Honigmann có thể làm việc với nhiều dạng vật liệu như dây, cáp, sợi, giấy, màng và vật liệu dạng web.

Ví dụ, dòng Tritens 136.3 S30 được thiết kế để đo lực căng trên cáp và vật liệu có đường kính tới 30 mm. Dòng cảm biến này có thể kết hợp với Digitens 485, MU 510-19" DigaLog hoặc TE 510 N.

Với vật liệu dạng web, Honigmann có các cảm biến và module chuyên dụng. Việc kết hợp cảm biến với bộ khuếch đại thích hợp tạo thành chuỗi đo hoàn chỉnh.

Tín hiệu sau xử lý có thể được sử dụng để theo dõi biến động lực căng. Từ đó hệ thống điều khiển có thêm dữ liệu phục vụ quá trình vận hành.

Honigmann Việt Nam – Cung cấp bộ khuếch đại tín hiệu Honigmann

Bộ khuếch đại tín hiệu Honigmann có nhiều cấu hình khác nhau. Sự khác biệt nằm ở công nghệ cảm biến, nguồn cấp, kiểu lắp đặt và dạng tín hiệu đầu ra.

Khi cần thay thế thiết bị đang hoạt động, khách hàng nên cung cấp hình ảnh nameplate và model đầy đủ. Nếu có thể, nên bổ sung model cảm biến đang kết nối.

Hoàng Thiên Phát cung cấp và hỗ trợ lựa chọn Bộ khuếch đại Honigmann, cảm biến lực căng Honigmann, thiết bị đo lực căng và phụ kiện Honigmann cho các hệ thống công nghiệp tại Việt Nam.
