Biến tần KB Electronics KBAC-24D phù hợp cho:

Băng tải công nghiệp

Máy khuấy, máy trộn dung dịch

Máy chế biến thực phẩm (nhà máy thủy sản, sữa, đồ uống)

Máy mài, máy đánh bóng

Bơm – quạt công nghiệp

Ứng dụng ngoài trời, không có tủ điện

Nhà máy sản xuất gỗ, gạch, xi măng, dược phẩm

Khi nào nên chọn Biến tần KB Electronics KBAC-24D?

Chọn KBAC-24D khi:

Motor ≤ 1HP (0.75 kW)

Môi trường ẩm, nước, bụi

Muốn chỉnh tốc độ nhanh – không lập trình

Tải nhẹ – trung bình như băng tải, máy trộn, quạt

Không có tủ điện, cần biến tần gắn ngoài trời

 Nếu motor >1HP, nên dùng KBAC-27D (2HP) hoặc KBAC-29 (3HP).

KB Electronics KBAC-24D là biến tần AC bền – chống nước – dễ dùng – ổn định, phù hợp 95% ứng dụng công nghiệp nhỏ và trung bình. Đây là model được lựa chọn nhiều nhất cho nhu cầu điều khiển tốc độ động cơ 1HP trong môi trường khắc nghiệt.

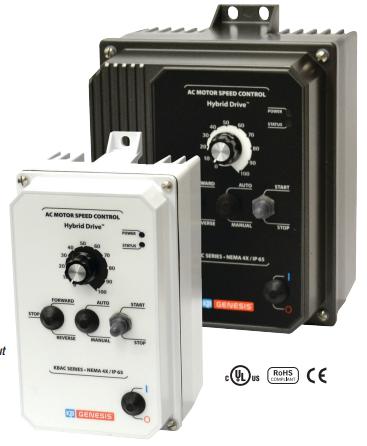

Cấu tạo biến tần KB Electronics KBAC-24D (GRY)

Biến tần KB Electronics KBAC-24D (GRY) gồm vỏ bảo vệ, mạch công suất, mạch điều khiển và các bộ phận đấu nối, thiết lập vận hành. Model này thuộc dòng KBAC Hybrid Drive, kết hợp điều khiển số với giao diện chỉnh analog; phiên bản GRY có vỏ màu xám, mã hàng 9987.

Vỏ nhôm đúc và nắp bản lề

Phần ngoài của biến tần KBAC-24D (GRY) là vỏ nhôm đúc, có nắp bản lề để tiếp cận các bộ phận bên trong khi đấu dây và thiết lập. Vỏ vừa bảo vệ linh kiện, vừa hỗ trợ truyền nhiệt ra môi trường.

Cụm vỏ đạt NEMA 4X/IP65 khi được lắp đặt đúng. Gioăng nắp và vị trí đưa cáp vào cần được giữ kín để hạn chế bụi, nước xâm nhập.

Khối công suất chuyển đổi điện năng

Về nguyên lý cấu tạo của biến tần, khối công suất gồm các tầng chỉnh lưu, mạch một chiều trung gian và nghịch lưu. Tầng chỉnh lưu chuyển nguồn AC đầu vào thành điện một chiều. Mạch trung gian hỗ trợ lọc và tích trữ năng lượng, còn tầng nghịch lưu tạo điện áp AC ba pha có tần số thay đổi để điều chỉnh tốc độ động cơ.

Đối với KBAC-24D (GRY), nguồn đầu vào là 115/230 VAC một pha, đầu ra thuộc cấp điện áp 230 VAC ba pha. Catalog tổng quan không thể hiện chi tiết từng linh kiện công suất, vì vậy không nên tự xác định loại hoặc mã transistor bên trong chỉ từ tên model.

Mạch điều khiển số

Mạch điều khiển xử lý các thiết lập vận hành và điều khiển hoạt động của tầng công suất. Dòng KBAC sử dụng Sensorless Flux Vector Control, hỗ trợ điều chỉnh tốc độ và mô-men mà không cần encoder phản hồi tốc độ cho phương thức điều khiển này.

Khối điều khiển còn phối hợp các chức năng bảo vệ, giúp thiết bị phản ứng khi nguồn điện hoặc tải động cơ xuất hiện điều kiện bất thường.

Núm chỉnh tốc độ và các trimpot bên trong

Núm chỉnh tốc độ là bộ phận thao tác trực tiếp để thay đổi tốc độ đặt của động cơ. Bên trong thiết bị có các trimpot, tức biến trở tinh chỉnh, dành cho những thông số như tốc độ tối thiểu, tốc độ tối đa, tăng tốc, giảm tốc và giới hạn dòng.

Núm chỉnh phục vụ thao tác vận hành thường xuyên; các trimpot cần được kỹ thuật viên thiết lập theo đặc tính máy và động cơ.

Jumper lựa chọn chế độ

Các jumper trên bo mạch dùng để lựa chọn cấu hình vận hành, gồm điện áp nguồn vào, công suất động cơ, tần số động cơ 50/60 Hz và một số chế độ điều khiển, bảo vệ.

Đây là bộ phận cần kiểm tra trước khi cấp điện. Vị trí jumper phải phù hợp với nguồn điện thực tế và nhãn động cơ, thay vì giữ nguyên mọi thiết lập của thiết bị cũ.

Đầu nối điện và bộ phận báo trạng thái

Các đầu nối dùng để đấu nguồn vào, dây động cơ, tiếp địa và các kết nối điều khiển theo cấu hình. Đèn LED hỗ trợ nhận biết trạng thái hoạt động hoặc lỗi.

Ngoài cấu tạo cơ bản, dòng KBAC có các tùy chọn như công tắc thuận–dừng–nghịch, bộ cách ly tín hiệu và bộ lọc RFI. Khi mô tả hoặc đặt mua biến tần KB Electronics KBAC-24D (GRY), cần xác nhận phụ kiện thực tế; mã 9987 không đồng nghĩa với việc đã bao gồm toàn bộ tùy chọn

Lưu ý khi sử dụng biến tần KB Electronics KBAC-24D (GRY)

Kiểm tra nguồn điện và điện áp động cơ

Biến tần KB Electronics KBAC-24D (GRY) sử dụng nguồn vào 115/230 VAC một pha, đầu ra 230 VAC ba pha. Cần thiết lập lựa chọn điện áp đầu vào đúng theo hướng dẫn của hãng trước khi cấp nguồn. Không đấu nguồn 380 VAC vào thiết bị.

Động cơ phải phù hợp với đầu ra 230 VAC. Với động cơ ghi 230/400 V Δ/Y, cần kiểm tra sơ đồ đấu tam giác ở 230 V. Không mặc định động cơ ba pha 380 V có thể sử dụng trực tiếp.

Chọn tải theo dòng điện định mức

KBAC-24D (GRY) có công suất định mức 0,75 kW, dòng đầu ra 3,6 A. Khi chọn động cơ, cần đối chiếu cả công suất và dòng điện trên nhãn. Với máy khuấy, băng tải tải nặng hoặc cơ cấu khởi động thường xuyên, phải đánh giá thêm dòng khởi động và chu kỳ vận hành.

Thiết lập tăng giảm tốc phù hợp với máy

Thời gian tăng tốc quá ngắn có thể khiến dòng điện tăng cao và gây giật cơ cấu. Giảm tốc quá nhanh có thể làm biến tần báo lỗi, đặc biệt với tải có quán tính lớn. Nên chạy thử từ tốc độ thấp, theo dõi dòng điện và điều chỉnh theo tải thực tế.

Không tăng tốc độ tối đa vượt giới hạn của động cơ, hộp số, bơm hoặc cơ cấu truyền động.

Theo dõi nhiệt độ khi chạy tốc độ thấp

Khi động cơ tự làm mát bằng quạt gắn trên trục chạy chậm, khả năng tản nhiệt thường giảm. Nếu máy cần mô-men lớn ở tốc độ thấp trong thời gian dài, cần kiểm tra nhiệt độ động cơ và cân nhắc quạt làm mát độc lập.

Giữ kín vỏ và bảo đảm tản nhiệt

Vỏ NEMA 4X/IP65 chỉ duy trì khả năng bảo vệ khi nắp, gioăng và đầu siết cáp được lắp đúng. Không để hở lỗ đi dây hoặc để nước lọt vào khi mở nắp. Mức bảo vệ này không có nghĩa thiết bị được phép ngâm nước.

Nhiệt độ vận hành theo catalog là 0–40°C; cần tránh vị trí sát nguồn nhiệt hoặc không gian thiếu thông thoáng.

Đấu nối và bảo trì đúng quy trình

Nối đất bảo vệ cho biến tần và động cơ. Không đóng cắt thường xuyên đường dây giữa biến tần và động cơ khi thiết bị đang phát điện áp ra.

Trước khi mở nắp, đấu dây hoặc chỉnh bên trong, phải ngắt nguồn và chờ theo thời gian quy định trong hướng dẫn lắp đặt, sau đó kiểm tra hết điện áp. Không dùng máy đo cách điện qua biến tần; cần tách dây động cơ khỏi thiết bị trước khi đo.

Kiểm tra phụ kiện khi điều khiển từ xa

Nếu cần nhận tín hiệu từ PLC hoặc điều khiển thuận–nghịch, phải xác nhận đúng phụ kiện và sơ đồ đấu nối. Không mặc định mã 9987 có sẵn mọi tùy chọn điều khiển. Sau khi cài đặt, cần thử chiều quay, lệnh dừng và khả năng máy tự chạy lại khi nguồn điện được khôi phục.
