Van điều khiển Gruner

Để kiểm soát chính xác lưu lượng, nhiệt độ và áp suất của môi chất, việc lựa chọn một dòng van chất lượng cao là yếu tố sống còn. Giữa hàng loạt thương hiệu trên thị trường, van điều khiển Gruner nổi lên như một giải pháp công nghệ đỉnh cao đến từ Đức, đáp ứng trọn vẹn cả hai tiêu chí: vận hành bền bỉ và tiết kiệm năng lượng tối đa.

Tổng quan về thương hiệu van điều khiển Gruner

Gruner là nhà sản xuất thiết bị điện và tự động hóa công nghiệp danh tiếng của Đức với lịch sử phát triển từ năm 1953. Khởi đầu là chuyên gia về rơ-le, Gruner nhanh chóng khẳng định vị thế toàn cầu nhờ dòng sản phẩm động cơ điều khiển van gió (Damper Actuator) và các giải pháp van cơ điện.

Tại thị trường Việt Nam, dòng sản phẩm van điều khiển Gruner được ứng dụng rộng rãi trong các hệ thống Chiller trung tâm, hệ thống giải nhiệt tòa nhà, nhà máy và tổ hợp khu công nghiệp. Sự kết hợp hoàn hảo giữa thân van cơ khí chính xác chịu áp lực tốt và bộ truyền động điện (actuator) thông minh đã giúp van điều khiển Gruner tạo nên sự khác biệt vượt trội về độ chính xác và tuổi thọ.

Các dòng van điều khiển Gruner phổ biến trên thị trường

Để đáp ứng cấu trúc đa dạng của hệ thống HVAC, thương hiệu Đức này đã phát triển hệ sinh thái sản phẩm phong phú. Dưới đây là các dòng van điều khiển Gruner cốt lõi được ứng dụng nhiều nhất:

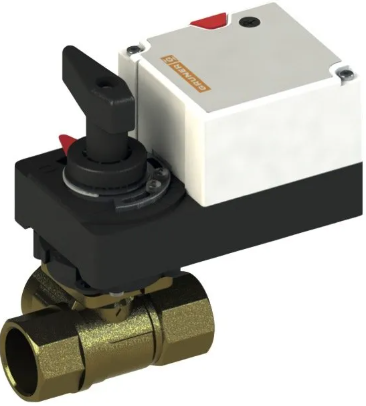

Van bi điều khiển đặc tính Gruner (Characterized Control Ball Valves)

Đây là dòng van phổ biến nhất, chuyên dùng cho các cụm AHU (Air Handling Unit), FCU (Fan Coil Unit) hoặc các nhánh trao đổi nhiệt.

Cấu tạo: Thiết kế 2 ngả (2-Way) hoặc 3 ngả (3-Way) từ chất liệu đồng hoặc inox chịu lực. Đặc biệt, van được tích hợp đĩa điều tiết đặc tính (Flow Plate) bên trong.

Lợi ích: Đĩa đặc tính giúp lưu lượng môi chất qua van thay đổi tuyến tính theo góc quay của động cơ. Điều này giúp loại bỏ hiện tượng sốc áp hoặc thay đổi nhiệt độ đột ngột, bảo vệ đường ống và tối ưu hóa nhiệt độ phòng.

Van điều khiển độc lập áp suất Gruner (PICV)

Đối với các hệ thống Chiller biến tần hiện đại, van điều khiển Gruner dòng độc lập áp suất (Pressure Independent Control Valve - PICV) là sự lựa chọn hàng đầu.

Cơ chế: Dòng van này tích hợp sẵn bộ tự động cân bằng áp suất bên trong thân van.

Lợi ích: Dù áp suất tổng của toàn hệ thống có dao động do các nhánh khác đóng/mở, lưu lượng nước qua vị trí lắp van PICV vẫn được giữ đúng mức cài đặt ban đầu. Thiết bị này giúp giải quyết triệt để hội chứng Delta T thấp, giúp hệ thống Chiller chạy đúng công suất và tiết kiệm hàng ngàn USD tiền điện mỗi tháng.

Van bướm điều khiển điện Gruner (Butterfly Control Valves)

Đối với các đường ống chính có kích thước lớn (thường từ DN50 đến DN300 trở lên) trong các trạm bơm, hệ thống giải nhiệt Cooling Tower hay đường trục Chiller, van điều khiển Gruner dạng van bướm là giải pháp tối ưu về cả không gian lắp đặt lẫn chi phí. Thân van bướm chắc chắn kết hợp với motor có mô-men xoắn lớn của Gruner đảm bảo khả năng đóng ngắt cực kỳ dứt khoát và kín khít.

Hướng dẫn lựa chọn thông số van điều khiển Gruner chuẩn kỹ thuật

Để hệ thống vận hành ổn định và tối ưu chi phí đầu tư, khi lựa chọn mua hoặc thay thế van điều khiển Gruner, bạn cần lưu ý 4 thông số kỹ thuật cốt lõi sau:

Kiểu thân van và số ngả: Xác định rõ hệ thống cần van bi hay van bướm, dòng 2 ngả (đóng cắt/điều tiết đường thẳng) hay 3 ngả (trộn hoặc phân chia dòng nước).

Kích cỡ đường ống (DN) và Tiêu chuẩn kết nối: Kích cỡ từ DN15, DN20... cho đến DN100, DN200. Kết nối dạng ren (đối với van nhỏ) hay kết nối mặt bích (đối với đường ống lớn).

Hệ số lưu lượng (Kvs): Đây là thông số cực kỳ quan trọng quyết định khối lượng nước đi qua van trong 1 giờ ở mức chênh áp 1 bar. Chọn sai Kvs sẽ dẫn đến tình trạng van quá lớn gây lãng phí hoặc quá nhỏ không đủ lưu lượng giải nhiệt.

Thông số bộ truyền động điện: Xác định điện áp cấp (24V AC/DC hay 230V AC) và loại tín hiệu điều khiển (Tuyến tính 0-10V hay On/Off). Đồng thời, xem xét hệ thống có yêu cầu tính năng lò xo tự hồi khi mất điện (Spring Return) để đưa van về vị trí an toàn hay không.

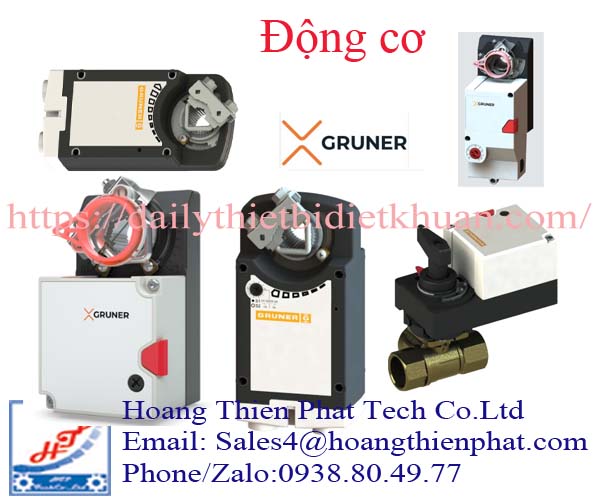

Các Model Động Cơ Điều Khiển Van (Actuators)

Đây là phần cốt lõi điều khiển góc mở của van, được phân loại theo điện áp, lực kéo (mô-men xoắn) và loại tín hiệu điều khiển.

Dòng phổ thông (Dùng cho van bi và van bướm nhỏ)

Ký hiệu chữ "C" trong mã thể hiện dòng điều khiển tuyến tính (Modulating 0-10V), không có chữ "C" là dòng On/Off hoặc 3-point. Ký hiệu "-S1" hoặc "-S2" là có tích hợp công tắc phụ (Auxiliary Switch).

Lực kéo 5 Nm (Thường dùng cho van DN15 - DN25):

227-024-05 / 227-024-05-S1 (Nguồn 24V, Điều khiển On/Off hoặc 3-point)

227-230-05 / 227-230-05-S1 (Nguồn 230V, Điều khiển On/Off hoặc 3-point)

227C-024-05 (Nguồn 24V, Điều khiển tuyến tính tỷ lệ 0-10V / 4-20mA)

Lực kéo 10 Nm (Thường dùng cho van DN32 - DN50):

227-024-10 / 227-024-10-S1 (24V, On/Off hoặc 3-point)

227-230-10 / 227-230-10-S1 (230V, On/Off hoặc 3-point)

227C-024-10 (24V, Tuyến tính 0-10V)

224D-024-VNx (Dòng motor chuyên dụng siêu gọn cho van bi sưởi/phòng FCU)

Dòng lực kéo lớn (Dùng cho van bướm hoặc van đường ống trục chính)

Lực kéo 20 Nm / 30 Nm / 40 Nm:

363-024-20 / 363-024-30 / 363-024-40 (24V, On/Off hoặc 3-point)

363-230-20 / 363-230-30 / 363-230-40 (230V, On/Off hoặc 3-point)

363C-024-20 / 363C-024-30 / 363C-024-40 (24V, Tuyến tính 0-10V)

Dòng có lò xo phản hồi tự ngắt an toàn (Spring Return / Fail-Safe)

Tự động đưa van về vị trí đóng hoàn toàn hoặc mở hoàn toàn khi tòa nhà mất điện đột ngột (thường ứng dụng cho van chặn lửa, chặn khói hoặc bảo vệ chống đóng băng Chiller).

341-024-05 / 341C-024-05 (Lực kéo 5 Nm, dòng lò xo phản hồi)

361-024-10 / 361C-024-10 (Lực kéo 10 Nm, dòng lò xo phản hồi)

361-024-20 / 361C-024-20 (Lực kéo 20 Nm, dòng lò xo phản hồi)

Các Dòng Thân Van Cơ Khí (Valve Bodies)

Gruner liên kết sản xuất hoặc cung cấp đồng bộ các dòng thân van được chuẩn hóa thiết kế để gá trực tiếp (Direct Mounting) với các mã động cơ ở trên.

Thân van bi điều khiển đặc tính (Characterized Control Valve - CCV)

Dòng 2 ngả (2-Way): Mã bắt đầu bằng BV2xx (Ví dụ: BV215 cho DN15, BV220 cho DN20, BV225 cho DN25, BV232, BV240, BV250 cho DN50).

Dòng 3 ngả (3-Way): Mã bắt đầu bằng BV3xx (Ví dụ: BV315 cho DN15, BV320 cho DN20, BV325 cho DN25, đến BV350 cho DN50).

Thân van cân bằng độc lập áp suất (PICV)

Thường dùng mã dòng G-PICV (Kích thước từ nhỏ gọn cho FCU như DN15/DN20 đến các kích thước lớn cho AHU từ DN50 trở lên).
