Van bi DK-LOK
Van bi DK-LOK (DK-LOK Ball Valves) là một trong những dòng sản phẩm chủ lực và có độ phủ lớn nhất của thương hiệu DK-LOK (Hàn Quốc). Được thiết kế theo tiêu chuẩn thiết bị đo lường (Instrumentation) cao cấp, dòng van này chuyên dùng để đóng/mở nhanh (quay góc 90 độ) hoặc điều hướng môi chất trong hệ thống đường ống khí nén, thủy lực và hóa chất áp suất cao.
Phân Loại Các Dòng Van Bi DK-LOK Phổ Biến
DK-LOK thiết kế rất nhiều dòng van bi ký hiệu chữ V (Valve) đi kèm mã số để tối ưu hóa cho từng dải áp suất và môi chất:
Dòng Van Thân Khối / Thiết Bị (Instrumentation & Gauge Ball Valves)
V15 Series: Thiết kế dạng van bi đóng/mở cực nhanh, không sử dụng O-ring hay vòng đệm (packing) trong dòng chảy, áp suất làm việc lên đến 3.500 psig. Thân van dạng thanh lục giác (Hex-bar stock).
V81 Series: Dòng van bi một thân (One-piece) thiết kế nhỏ gọn, tiết kiệm không gian. Thường dùng cho các hệ thống khí mẫu, đo lường instrumentation với áp lực lên tới 3.000 psig.
V82 Series: Dòng van bi đa năng với đệm lót bao kín viên bi (Capsule style seat), giúp giảm thiểu tối đa không gian chết tích tụ môi chất bên trong van. Áp suất chịu tải lên đến 3.000 psig.
V83 Series (Swing-Out Ball Valves): Dòng van bi 3 thân (3-piece) có thiết kế gạt trục thông minh. Khi cần bảo trì, thay thế đệm van (seat) hoặc vệ sinh, kỹ sư chỉ cần tháo bu-lông và "xoay" thân van ra ngoài mà không cần tháo toàn bộ van ra khỏi đường ống. Áp suất tối đa 3.000 psig.
Dòng Chịu Áp Suất Cao & Năng Lượng Chuyên Dụng
V86 Series: Dòng van bi chịu áp suất cao lên đến 6.000 psig (khoảng 413 bar). Cực kỳ phổ biến trong các hệ thống thủy lực, trạm nén khí và skid điều khiển dầu khí.
VC86 Series: Phiên bản đặc biệt chuyên dụng cho ngành khí thiên nhiên nén (CNG / NGV) và hệ thống năng lượng Hydro (Hydrogen), đạt các tiêu chuẩn quốc tế khắt khe như ECE R110, ISO 15500.
VH86 Series: Dòng van bi đa cổng (Multi-purpose) chịu áp lực cao lên tới 10.000 psig.
VT86 Series (Trunnion Ball Valves): Van bi thiết kế kiểu Trunnion (bi van được cố định bằng chốt đỡ ở đáy thay vì thả nổi). Thiết kế này giúp van vận hành rất nhẹ tay ngay cả dưới áp suất cực cao lên tới 6.000 psig, bảo vệ đệm van không bị biến dạng.
Ưu Điểm Cơ Khí Của Van Bi DK-LOK
Độ kín khít tuyệt đối: 100% van bi trước khi xuất xưởng đều được thử nghiệm nghiêm ngặt bằng khí Nitơ ở áp suất 1.000 psig (68 bar) để đảm bảo không rò rỉ tại vị trí seal (ghế van) và ty van (stem packing).

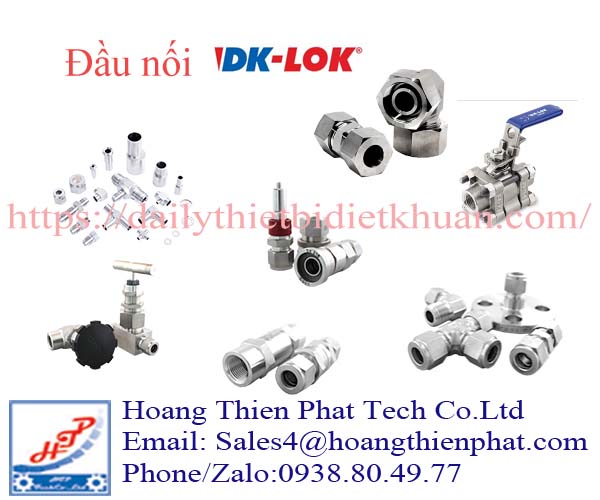

Đa dạng kết nối: Tích hợp trực tiếp đầu nối hạt bắp DK-LOK Tube Fittings (hệ mét hoặc hệ inch) giúp lắp ráp thẳng vào ống cứng vô cùng nhanh chóng, hoặc các đầu ren tiêu chuẩn (NPT, ISO/BSP).
Vật liệu cao cấp: Có sẵn các tùy chọn từ Inox 316 (SS316), Thép Carbon, Đồng (Brass) cho đến các hợp kim đặc biệt chống ăn mòn theo chuẩn NACE MR0175 cho môi trường dầu khí chứa khí chua H_2S
Van bi DK-LOK V15B-D-4T-S.
V15: Ký hiệu dòng van bi (Ball Valve Series) thiết bị, chịu áp suất trung bình đến cao của DK-LOK.
B: Thiết kế dạng thân đúc/gia công khối lục giác (Hex-bar stock body), giúp tối ưu kích thước và không gian lắp đặt trên panel hoặc hệ thống đường ống nhỏ.
D: Thiết kế 2 cổng (2-Way / Shut-off), chức năng đóng hoặc mở dòng chảy (On-Off).
4T: Kích thước và kiểu kết nối hai đầu.
4 = 4/16 inch (tương đương ống phi 1/4" hay 6.35 mm).
T = Kết nối ống bằng hạt bắp (DK-LOK Tube Fitting). Nghĩa là van này kết nối trực tiếp vào ống cứng 1/4" mà không cần ren hay hàn.
S: Vật liệu chế tạo thân van là Inox 316 (Stainless Steel 316), có khả năng chống ăn mòn và chịu lực cực tốt.
Thông Số Kỹ Thuật Tổng Quan Của Dòng V15 Series
Để giúp bạn có thêm dữ liệu làm nội dung hoặc kiểm tra độ tương thích hệ thống, dưới đây là các thông số vận hành tiêu chuẩn của mã này:
Áp suất làm việc tối đa (Max Working Pressure): Lên đến 3.000 psig (tương đương khoảng 206 bar) ở nhiệt độ thường.
Dải nhiệt độ làm việc: Phụ thuộc vào vật liệu đệm kín (Seat).
Tiêu chuẩn thường dùng đệm PTFE: -54 độC đến 176 độ C (-65 độ F đến 350 độ F.)
Kiểu vận hành: Tay gạt (Lever handle) bằng nhựa hoặc kim loại bọc nhựa màu đen, góc quay 90 độ để đóng/mở nhanh.
Độ sạch: Sản phẩm được làm sạch theo tiêu chuẩn thiết bị đo lường, đảm bảo không lẫn dầu mỡ hay tạp chất.
Ứng Dụng Phổ Biến
Mã van V15B-D-4T-S có kích thước nhỏ gọn (kết nối ống 1/4") nên thường được ứng dụng rất nhiều trong:
Hệ thống đường ống dẫn khí nén, khí tinh khiết, khí mẫu trong các phòng thí nghiệm, trung tâm phân tích.
Các bảng điều khiển (Control Panels), cụm thiết bị đo lường áp suất (Instrumentation Skids) trong nhà máy hóa chất, dầu khí, nhiệt điện.
Để biết thêm thông tin chi tiết về van bi DK-LOK vui lòng liên hệ trực tiếp tới công ty chúng tôi
