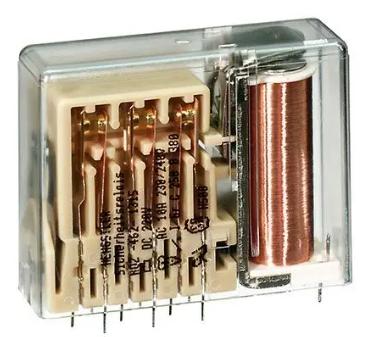

Rơ le HENGSTLER – Thành phần quan trọng phía sau những mạch điều khiển an toàn

Một chiếc relay có kích thước nhỏ nhưng đôi khi lại nằm ở vị trí quyết định máy có được phép tiếp tục vận hành hay không. Với những hệ thống cần kiểm soát trạng thái tiếp điểm chặt chẽ, Rơ le HENGSTLER mang đến giải pháp khác biệt nhờ các dòng relay sử dụng tiếp điểm dẫn hướng cưỡng bức.

HENGSTLER là thương hiệu công nghiệp của Đức với danh mục gồm encoder HENGSTLER , bộ đếm, relay và nhiều giải pháp điều khiển. Trong đó, Rơ le HENGSTLER hướng mạnh đến máy tự động, thiết bị công nghiệp và những mạch cần khả năng giám sát đáng tin cậy.

Không chỉ đóng ngắt – Rơ le HENGSTLER còn phục vụ việc giám sát

Ở một relay thông thường, nhiệm vụ chính khá rõ ràng: cấp điện cho coil, relay chuyển trạng thái và các tiếp điểm đóng hoặc mở. Nhưng với máy có yêu cầu an toàn cao, người thiết kế còn phải tính đến trường hợp tiếp điểm bị lỗi hoặc bị dính.

Đó là môi trường mà Rơ le HENGSTLER với force-guided contacts phát huy lợi thế. Cấu trúc cơ khí của nhóm tiếp điểm hỗ trợ hệ thống kiểm tra trạng thái hoạt động. Nhờ vậy, relay có thể trở thành một thành phần trong kiến trúc giám sát an toàn của máy.

Force-guided contact quan trọng ở điểm nào?

Các tiếp điểm thường mở và thường đóng trong force-guided relay có quan hệ cơ khí được kiểm soát. Cấu trúc này giúp mạch giám sát nhận biết một số trạng thái lỗi của tiếp điểm.

Điều đó đặc biệt cần thiết ở máy ép, robot, thiết bị nâng và dây chuyền tự động. Một lỗi tiếp điểm không được phát hiện có thể làm sai logic điều khiển. Relay HENGSTLER được phát triển để đáp ứng những ứng dụng cần mức kiểm soát cao hơn relay đóng cắt thông thường.

Một Rơ le HENGSTLER có thể nằm ở đâu trong dây chuyền?

Thay vì nhìn relay như một sản phẩm độc lập, có thể nhìn vào vị trí của nó trên máy. Relay thường nằm bên trong tủ điều khiển và liên kết với nhiều thiết bị khác. Tín hiệu từ nút nhấn, cảm biến hoặc controller có thể đi qua relay trước khi điều khiển cơ cấu tiếp theo.

Trong các máy nhập khẩu châu Âu, Rơ le HENGSTLER cũng có thể được lắp trực tiếp trên PCB. Vì vậy, khi relay hỏng, việc tìm sản phẩm thay thế không đơn giản chỉ là chọn cùng điện áp. Kích thước, chân cắm và cấu hình tiếp điểm đều cần tương thích.

Trên máy đóng gói tự động

Máy đóng gói có nhiều cơ cấu hoạt động nối tiếp. Cửa bảo vệ, motor, bộ truyền động và cảm biến đều phải phối hợp đúng trình tự. Relay có thể tham gia vào các mạch liên động giữa những bộ phận này.

Khi một điều kiện chưa được đáp ứng, hệ thống có thể ngăn cơ cấu tiếp theo hoạt động. Rơ le HENGSTLER vì vậy phù hợp với những thiết kế yêu cầu logic đóng cắt ổn định. Các dòng force-guided còn hỗ trợ những mạch cần giám sát trạng thái tiếp điểm.

Trên robot và cell tự động

Một robot có thể ngừng hoạt động khi cửa cell được mở. Nhưng hệ thống không chỉ cần gửi lệnh dừng. Bộ điều khiển còn cần xác định các điều kiện cần thiết trước khi cho phép robot hoạt động trở lại.

Force-guided relay có thể tham gia vào chuỗi kiểm soát này. Những tiếp điểm phản hồi giúp thiết kế mạch giám sát trạng thái tốt hơn. Đây là một trong những hướng ứng dụng đáng chú ý của Rơ le HENGSTLER.

Hoàng Thiên Phát phân phối chính hãng thiết bị HENGSTLER tại Việt Nam

Những lỗi thực tế khiến nhà máy phải thay Rơ le HENGSTLER

Coil không còn tác động

Khi cấp đúng điện áp nhưng relay không chuyển trạng thái, coil có thể đã gặp sự cố. Tuy nhiên, cần đo nguồn thực tế trước khi kết luận relay hỏng. Lỗi từ mạch điều khiển cũng có thể tạo hiện tượng tương tự.

Nếu xác định relay hỏng, model mới phải có coil voltage tương thích. Điện áp giống nhau vẫn chưa đủ để kết luận hai relay thay thế được cho nhau. Cần tiếp tục kiểm tra cấu hình tiếp điểm.

Tiếp điểm đóng cắt không ổn định

Relay hoạt động lâu ngày có thể xuất hiện vấn đề ở tiếp điểm. Dấu hiệu thường gặp là tín hiệu chập chờn hoặc mạch không chuyển trạng thái như mong muốn. Tải đóng cắt và số chu kỳ hoạt động ảnh hưởng đến tuổi thọ tiếp điểm.

Với Rơ le HENGSTLER nằm trong mạch quan trọng, nên xác định nguyên nhân trước khi thay. Nếu tải thực tế vượt khả năng tiếp điểm, relay mới có thể tiếp tục hỏng. Kiểm tra tải giúp tránh lặp lại sự cố.

Máy báo lỗi dù relay vẫn đóng

Một số hệ thống không chỉ kiểm tra coil mà còn theo dõi tiếp điểm phản hồi. Do đó, relay có thể phát tiếng đóng nhưng controller vẫn báo lỗi. Trường hợp này cần kiểm tra từng contact theo sơ đồ điện.

Đây cũng là lý do không nên đánh giá relay chỉ bằng âm thanh đóng cắt. Với force-guided relay, trạng thái của các nhóm tiếp điểm rất quan trọng. Việc đo kiểm phải bám theo thiết kế của máy.

Chọn Rơ le HENGSTLER theo máy, không chọn theo hình dáng

Hai relay có vỏ gần giống nhau chưa chắc sử dụng thay thế được. Khác biệt có thể nằm ở điện áp coil, số contact hoặc tải cho phép. Những khác biệt nhỏ này có thể ảnh hưởng trực tiếp đến hoạt động của máy.

Đặc biệt với Rơ le an toàn HENGSTLER, không nên tự chuyển sang một model gần giống. Thiết bị thay thế cần đáp ứng đúng chức năng trong thiết kế ban đầu. Datasheet và sơ đồ điện là hai tài liệu nên được đối chiếu trước khi đặt hàng.

Phân loại Rơ le HENGSTLER chính

 Rơ le An toàn HENGSTLER (Safety Relays / Force-guided Contacts)

Đây là dòng sản phẩm chủ lực và nổi tiếng nhất của Hengstler. Rơ le trang bị cơ chế tiếp điểm dẫn hướng cưỡng bức (Force-guided / Positively driven contacts) tuân theo tiêu chuẩn EN 50205 (Type A) và IEC/EN 61810-1.

Đặc tính: Nếu một tiếp điểm NO (thường mở) bị hàn dính (welded), các tiếp điểm NC (thường đóng) sẽ không thể đóng lại, giúp hệ thống giám sát phát hiện sự cố ngay lập tức.

Dòng sản phẩm phổ biến:

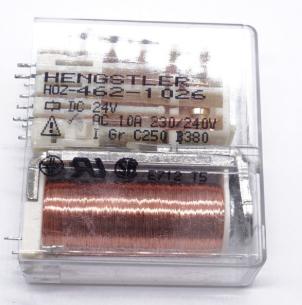

H-462, H-464, H-466: Thiết kế phẳng/lùn (Low profile), dòng đóng cắt lên tới 8A - 10A.

H-470, H-472, H-473: Loại đa tiếp điểm (từ 4 đến 8 cực), tích hợp lắp trên bo mạch PCB.

HOZ / KOZ Series: Rơ le an toàn dạng module module hóa chuẩn công nghiệp.

Ứng dụng: Mạch dừng khẩn cấp (Emergency Stop), hàng rào quang (Light curtains), điều khiển cửa thang máy, tín hiệu đường sắt (Railway signaling), thiết bị y tế.

 Rơ le Công suất Công nghiệp (Industrial Power Relays)

Đặc tính: Thiết kế nhỏ gọn, khả năng chịu tải tốt, tuổi thọ cơ học cao.

Dòng sản phẩm phổ biến:

H-532: Điện áp cuộn hút DC (2.5 – 230V DC) hoặc AC (110 – 230V AC), dòng đóng cắt tối đa 6A.

Dùng cho mạch điều khiển trung gian, cách ly tín hiệu logic và chấp hành công suất.

Rơ le Cách ly Lưới điện & Cao áp (Mains Isolation & High Voltage Relays)

Đặc tính: Độ bền cách điện cực cao giữa cuộn dây và tiếp điểm, khả năng chịu xung áp lớn.

Dòng sản phẩm: Series 507 (Rơ le điện áp cao / cao áp).

Ứng dụng: Trạm biến áp, bộ chuyển đổi năng lượng mặt trời, mạch bảo vệ nguồn.

Thông số kỹ thuật chung cần lưu ý khi chọn mã

Khi tra cứu hoặc chọn mã Rơ le Hengstler (đặc biệt dòng Safety Relay), cần xác định rõ các thông số:

Cấu hình tiếp điểm (Contact Configuration): Số lượng tiếp điểm NO (Thường mở) và NC (Thường đóng). Ví dụ: 2 NO + 2 NC, 4 NO + 2 NC, 3 NO + 1 NC...

Vật liệu tiếp điểm (Contact Material): AgSnO₂ (Bạc - Thiếc Oxit), AgNi (Bạc - Niken), mạ vàng (Au) dùng cho dòng tải nhỏ/tín hiệu siêu nhạy.

Điện áp cuộn hút (Nominal Coil Voltage): 5VDC, 12VDC, 24VDC, 48VDC, 110VDC/VAC, 230VAC...

Kiểu chân cắm (Terminal type): Chân cắm PCB (In-circuit board) hoặc dạng Socket / DIN-Rail.

Các series Rơ le HENGSTLER
