Relay giám sát Bender – Kiểm soát điện áp, dòng điện và trạng thái nguồn công nghiệp

Relay giám sát Bender là nhóm thiết bị chuyên dùng để theo dõi các đại lượng điện quan trọng trong hệ thống công nghiệp như điện áp, dòng điện, tần số, thứ tự pha, mất pha và mất cân bằng pha. Khi giá trị đo vượt ra ngoài giới hạn được cài đặt, relay sẽ đưa ra tín hiệu cảnh báo hoặc tác động đến hệ thống điều khiển để bảo vệ thiết bị điện.

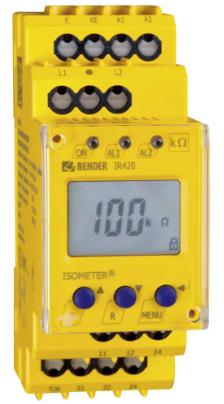

Bender Việt Nam phát triển nhóm sản phẩm này thuộc dòng LINETRAXX, phù hợp với tủ điện điều khiển, động cơ, máy sản xuất, hệ thống nguồn dự phòng, máy phát điện và nhiều hệ thống phân phối điện khác. Danh mục hiện tại của hãng bao gồm relay giám sát điện áp, relay giám sát dòng điện, relay giám sát pha, relay giám sát tần số và thiết bị giám sát vòng dây PE.

Các nhóm Relay giám sát Bender chính

Nhóm thiết bị	Dòng sản phẩm tiêu biểu	Chức năng & Ứng dụng
Giám sát dòng rò (RCM)	RCM420, RCM410, RC48C, MRCDB400	Đo dòng rò vi sai ($I_{\Delta n}$) trong mạng TN/TT. Phát hiện dòng rò AC/DC (Type A/B), cảnh báo sớm trước khi RCD ngắt mạch điện.

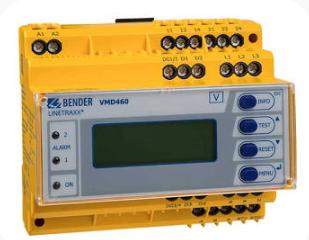

Giám sát điện áp & Tần số	VMD460, VMD420, VMD421	Giám sát thấp áp, quá áp, mất pha, lệch pha và tần số. Thường dùng bảo vệ trạm hòa lưới Solar, Điện gió, Máy phát điện.
Giám sát dòng điện (Current)	CMA420, CME420	Đo dòng điện quá tải, thấp tải, ngắn mạch cho động cơ, máy biến áp và hệ thống phân phối.
Giám sát kết nối đất (Ground loop)	RME420, GE420	Kiểm tra tính liên tục của dây nối đất (PE/Ground) trong hệ thống khai thác khoáng sản, thiết bị di động.

Tính năng công nghệ nổi bật

Phát hiện dòng rò đa dạng (Type A & Type B): Đo chính xác cả dòng rò xoay chiều (AC) lẫn dòng rò một chiều phẳng (DC smooth) phát sinh từ biến tần, bộ sạc EV, UPS.

Màn hình & Truyền thông thông minh: Tích hợp màn hình LCD hiển thị giá trị đo thực tế, giao thức Modbus RTU/TCP dễ dàng kết nối về hệ thống SCADA/PLC.

Thiết kế công nghiệp tiêu chuẩn: Lắp đặt dạng DIN-rail gọn nhẹ, cài đặt tham số trực tiếp qua phím bấm hoặc phần mềm cấu hình kết nối PC.

Relay giám sát Bender theo dõi những thông số nào

Trong hệ thống điện công nghiệp, điện áp hoặc dòng điện không ổn định có thể ảnh hưởng trực tiếp đến động cơ, biến tần, contactor, máy móc và thiết bị điều khiển. Relay giám sát Bender liên tục đo các giá trị này và so sánh với giới hạn đã được cài đặt.

Thiết bị có thể phát hiện điện áp thấp, điện áp cao, dòng điện thấp, quá dòng, sai tần số, mất pha, đảo thứ tự pha hoặc mất cân bằng giữa các pha. Một số dòng Relay giám sát Bender còn cho phép sử dụng chức năng cửa sổ, nghĩa là hệ thống chỉ được xem là bình thường khi giá trị đo nằm trong một khoảng giới hạn xác định.

Khả năng giám sát liên tục giúp relay phát hiện bất thường ngay khi chúng xuất hiện thay vì chỉ kiểm tra nguồn điện theo từng thời điểm.

Relay giám sát điện áp Bender bảo vệ thiết bị trước biến động nguồn

Một trong những nhóm quan trọng nhất của Relay giám sát Bender là relay giám sát điện áp.

Thiết bị liên tục đo điện áp của hệ thống và kiểm tra xem giá trị có nằm trong phạm vi cho phép hay không. Khi điện áp giảm xuống dưới mức cài đặt hoặc tăng vượt giới hạn, relay có thể kích hoạt tiếp điểm cảnh báo.

Điện áp thấp kéo dài có thể khiến động cơ tăng dòng điện, giảm mô-men hoặc hoạt động không ổn định. Trong khi đó, điện áp quá cao có thể ảnh hưởng đến cách điện, nguồn điện tử và các thiết bị điều khiển.

Sử dụng Relay giám sát Bender giúp hệ thống nhận biết tình trạng này từ sớm và thực hiện các thao tác bảo vệ phù hợp.

Dòng LINETRAXX VME420, chẳng hạn, được thiết kế để giám sát thấp áp, quá áp và tần số trong hệ thống AC/DC từ 0 đến 300 V. Thiết bị đo giá trị RMS, có màn hình LCD và hai relay cảnh báo riêng biệt.

Relay giám sát Bender cho hệ thống điện ba pha

Đối với động cơ và tải ba pha, chỉ kiểm tra mức điện áp chưa đủ. Hệ thống còn phải giám sát mất pha, đảo pha và mất cân bằng điện áp.

Relay giám sát Bender dòng VMD được thiết kế cho yêu cầu này.

Ví dụ, LINETRAXX VMD420 có thể giám sát hệ thống 3(N)AC đến 500 V, đồng thời kiểm tra quá áp, thấp áp, tần số, thứ tự pha, mất pha và tình trạng bất đối xứng điện áp.

Khi một pha bị mất hoặc điện áp giữa các pha chênh lệch quá lớn, động cơ ba pha có thể tăng nhiệt rất nhanh. Nếu tiếp tục vận hành trong tình trạng này, cuộn dây động cơ có nguy cơ bị hư hỏng.

Việc sử dụng Relay giám sát Bender trong tủ điều khiển động cơ giúp phát hiện bất thường nguồn điện trước khi thiết bị chịu ảnh hưởng kéo dài.

Giám sát thứ tự pha bằng Relay giám sát Bender

Thứ tự pha đặc biệt quan trọng đối với các động cơ có chiều quay cố định như máy bơm, quạt công nghiệp, máy nén, băng tải và các cơ cấu truyền động.

Nếu hai pha nguồn bị đấu ngược, động cơ có thể quay ngược chiều thiết kế.

Relay giám sát Bender có chức năng kiểm tra thứ tự pha giúp phát hiện ngay tình trạng này. Khi thứ tự pha không đúng, relay không cho phép hệ thống vận hành hoặc gửi tín hiệu về PLC để khóa thiết bị.

Tính năng này thường được tích hợp cùng chức năng phát hiện mất pha và mất cân bằng pha trong một relay duy nhất, giúp đơn giản hóa thiết kế tủ điện.

Relay giám sát dòng điện Bender kiểm soát tải động cơ

Ngoài điện áp, Bender còn sản xuất relay chuyên giám sát dòng điện.

Relay giám sát Bender dòng CME420 được sử dụng để kiểm tra dòng điện AC quá thấp hoặc quá cao. Thiết bị có thể đo trực tiếp dòng từ 0,1 đến 16 A hoặc kết hợp với biến dòng chuẩn x/5 A để giám sát các tải có dòng lớn hơn.

Giám sát quá dòng giúp nhận biết động cơ bị quá tải, cơ cấu cơ khí bị kẹt hoặc tải tăng bất thường.

Ngược lại, giám sát dòng thấp cũng rất hữu ích. Nếu một máy bơm đang chạy nhưng dòng điện giảm xuống thấp bất thường, nguyên nhân có thể liên quan đến tình trạng chạy khô hoặc mất tải.

Do đó, Relay giám sát Bender không chỉ được dùng để bảo vệ quá tải mà còn hỗ trợ xác định trạng thái làm việc của thiết bị.

Relay giám sát Bender cho máy bơm và động cơ

Máy bơm công nghiệp là một ứng dụng điển hình của relay giám sát dòng điện.

Trong điều kiện bình thường, động cơ bơm tiêu thụ dòng điện trong một phạm vi tương đối ổn định. Khi cánh bơm bị kẹt hoặc tải tăng, dòng điện có thể tăng lên. Nếu bơm chạy không tải hoặc không có chất lỏng, dòng điện lại có thể giảm.

Relay giám sát Bender có thể đặt cả giới hạn dòng thấp và dòng cao để theo dõi hai trạng thái này.

CME420 được Bender định hướng cho nhiều ứng dụng như động cơ bơm, thang máy, cầu trục, hệ thống chiếu sáng, mạch gia nhiệt và trạm sạc.

Kiểm soát tần số nguồn bằng Relay giám sát Bender

Tần số là một thông số quan trọng trong mạng điện AC và hệ thống máy phát.

Nếu tần số nguồn thay đổi quá nhiều so với giá trị định mức, tốc độ của một số động cơ và hoạt động của thiết bị điện có thể bị ảnh hưởng.

Nhiều dòng Relay giám sát Bender tích hợp chức năng giám sát tần số cùng điện áp. Người vận hành có thể thiết lập giới hạn tần số cao và thấp để relay cảnh báo khi nguồn điện nằm ngoài vùng cho phép.

Các dòng như VME420, VMD420 và VMD421H đều hỗ trợ chức năng giám sát tần số bên cạnh các thông số điện áp.

Relay giám sát Bender cho nguồn máy phát điện

Trong hệ thống máy phát, điện áp và tần số phải đạt điều kiện phù hợp trước khi kết nối với tải hoặc mạng điện.

Relay giám sát Bender có thể theo dõi các giá trị này và chỉ cho phép đóng mạch khi nguồn nằm trong phạm vi cài đặt.

Đối với các hệ thống phát điện phức tạp hơn, Bender có những dòng chuyên dụng như VMD461, hỗ trợ giám sát điện áp, tần số, ROCOF, vector shift, mất cân bằng và thứ tự pha. Khi sử dụng thêm bộ ghép CD440, phạm vi giám sát có thể mở rộng đến 1.200 V tùy cấu hình hệ thống.

Nhờ đó, Relay giám sát Bender có thể được sử dụng trong hệ thống máy phát, nguồn dự phòng và các trạm năng lượng yêu cầu khả năng kiểm soát nguồn chặt chẽ.

Điều chỉnh thời gian tác động của Relay giám sát Bender

Một biến động điện áp rất ngắn không phải lúc nào cũng yêu cầu dừng máy.

Nếu relay tác động ngay lập tức với mọi thay đổi nhỏ, hệ thống có thể phát sinh nhiều cảnh báo không cần thiết.

Vì vậy, nhiều dòng Relay giám sát Bender cho phép cài đặt thời gian trễ khởi động, thời gian đáp ứng và thời gian nhả relay.

Tính năng này giúp relay bỏ qua một số biến động ngắn phát sinh khi khởi động motor hoặc đóng tải.

Người vận hành có thể điều chỉnh thời gian theo đặc điểm của từng hệ thống để đạt cân bằng giữa khả năng bảo vệ và tính ổn định khi vận hành.

Hiển thị trực tiếp thông số trên Relay giám sát Bender

Nhiều dòng LINETRAXX được trang bị màn hình LCD phía trước.

Thay vì chỉ hiển thị trạng thái ON hoặc Alarm, Relay giám sát Bender có thể cho người vận hành xem trực tiếp giá trị điện áp, dòng điện hoặc tần số đang đo.

Khi một sự kiện cảnh báo xuất hiện, thiết bị có thể lưu lại giá trị làm relay tác động. Thông tin này hữu ích trong quá trình tìm nguyên nhân sự cố.

Các đèn LED trạng thái thường được bố trí ở mặt trước để thể hiện nguồn và tình trạng các kênh cảnh báo.

Relay giám sát Bender được lắp ở đâu trong tủ điện

Relay giám sát Bender thường được lắp trên DIN rail bên trong tủ điện.

Thiết bị nhận tín hiệu trực tiếp từ nguồn cần theo dõi hoặc thông qua biến dòng trong trường hợp đo dòng điện lớn.

Tiếp điểm output của relay có thể được kết nối với contactor, PLC, hệ thống cảnh báo hoặc mạch interlock.

Khi phát hiện điều kiện bất thường, Relay giám sát Bender thay đổi trạng thái tiếp điểm để thực hiện hành động đã thiết kế.

Tùy yêu cầu, relay có thể chỉ phát cảnh báo hoặc trực tiếp ngắt mạch điều khiển của thiết bị.

Ứng dụng Relay giám sát Bender trong nhà máy

Relay giám sát Bender được sử dụng trong nhiều hệ thống công nghiệp cần kiểm soát nguồn điện ổn định.

Trong tủ động cơ, relay theo dõi mất pha, đảo pha và điện áp nguồn. Trong hệ thống máy bơm, relay có thể theo dõi mức tiêu thụ dòng điện để phát hiện quá tải hoặc chạy không tải.

Trong dây chuyền sản xuất, Relay giám sát Bender được sử dụng để kiểm tra nguồn cấp cho máy CNC, băng tải, máy nén khí, máy khuấy, hệ thống HVAC và các máy tự động.

Thiết bị cũng được ứng dụng trong hệ thống nguồn dự phòng, máy phát điện, pin, trạm sạc và một số hệ thống năng lượng tái tạo.
