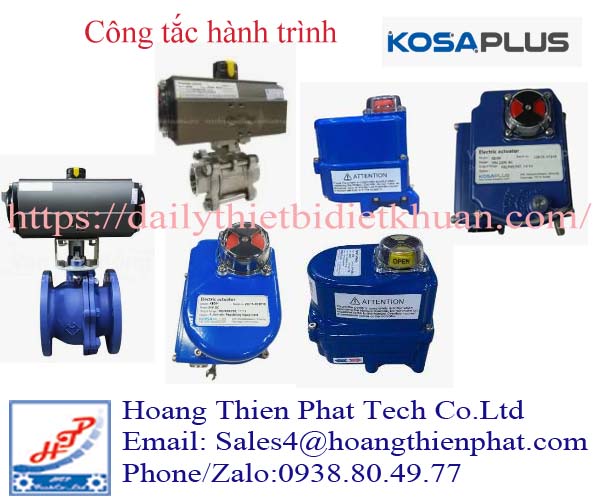

Hộp công tắc hành trình van KOSAPLUS

Hộp công tắc hành trình van KOSAPLUS là thiết bị dùng để xác nhận và truyền tín hiệu trạng thái đóng/mở của van về PLC, DCS hoặc tủ điều khiển. Sản phẩm thường được lắp trực tiếp phía trên bộ truyền động khí nén hoặc bộ truyền động van quay, giúp người vận hành vừa quan sát vị trí tại chỗ vừa giám sát trạng thái van từ hệ thống điều khiển trung tâm.

KOSAPLUS phát triển nhóm sản phẩm này dưới dòng KLS Series – Valve Position Indicator / Limit Switch Box. Các phiên bản được thiết kế cho nhiều điều kiện làm việc khác nhau, từ môi trường công nghiệp thông thường đến khu vực yêu cầu khả năng bảo vệ cao hoặc chống cháy nổ.

Thông tin hãng tham khảo tại: https://www.kosaplus.com/

KOSAPLUS KLS Series trong hệ thống van tự động

Trong một cụm van điều khiển khí nén, bộ truyền động đảm nhiệm việc tạo chuyển động đóng hoặc mở van. Tuy nhiên, PLC cần biết van đã thực sự đến vị trí yêu cầu hay chưa. Đây chính là nhiệm vụ của Hộp công tắc hành trình van KOSAPLUS.

Khi actuator quay đến vị trí cuối hành trình, cơ cấu cam bên trong hộp KLS tác động lên công tắc hoặc cảm biến. Tín hiệu điện sau đó được gửi về hệ thống điều khiển để xác nhận trạng thái OPEN/CLOSE.

Trên thân hộp còn có bộ chỉ thị trực quan giúp kỹ thuật viên nhận biết nhanh trạng thái van ngay tại hiện trường. Đây là cấu hình rất phổ biến trong các cụm van bi khí nén, van bướm khí nén và van đóng mở tự động.

Các model Hộp công tắc hành trình van KOSAPLUS

KOSAPLUS cung cấp nhiều model thuộc KLS Series để phù hợp với loại công tắc, cảm biến và môi trường lắp đặt khác nhau.

Khi đặt hàng Hộp công tắc hành trình van KOSAPLUS, không nên chỉ xác định KLS Series mà cần cung cấp model đầy đủ, bởi loại cảm biến, tín hiệu điện và tiêu chuẩn bảo vệ có thể thay đổi theo từng phiên bản.

Hộp công tắc hành trình KOSAPLUS KLS10

KOSAPLUS KLS10 là một trong những model đáng chú ý của dòng hộp giám sát vị trí van. Thiết bị được lắp trên bộ truyền động để phát hiện vị trí cuối hành trình và gửi tín hiệu phản hồi về hệ thống điều khiển.

KLS10 phù hợp với các cụm van sử dụng actuator quay 90°. Bộ chỉ thị phía trên cho phép kỹ thuật viên nhận biết nhanh trạng thái van mà không cần mở hộp hoặc kiểm tra trực tiếp đường ống.

Trong hệ thống tự động hóa, tín hiệu từ KLS10 có thể được sử dụng làm điều kiện liên động. Ví dụ, máy bơm chỉ được phép khởi động sau khi hệ thống nhận được tín hiệu xác nhận van đã mở hoàn toàn.

KOSAPLUS KLS1P và KLS1N

KLS1P và KLS1N hướng đến những ứng dụng sử dụng cảm biến tiệm cận thay cho công tắc cơ truyền thống.

Trong đó:

KLS1P sử dụng cấu hình cảm biến PNP.

KLS1N sử dụng cấu hình cảm biến NPN.

Việc lựa chọn PNP hay NPN phải dựa trên kiểu input của PLC hoặc bộ điều khiển đang sử dụng. Nếu mua Hộp công tắc hành trình KOSAPLUS để thay thế thiết bị cũ, đây là thông tin đặc biệt cần kiểm tra trước khi đặt hàng.

KOSAPLUS KLS20 và KLS2 Series

KLS2 Series là một nhóm khác trong danh mục hộp giám sát vị trí van của KOSAPLUS. Các model có thể gặp gồm:

KLS20 – KLS2P – KLS2N – KLS22 – KLS23 – KLS24.

Dòng này cung cấp nhiều lựa chọn về phần tử cảm biến và cấu hình bảo vệ. Một số phiên bản được định hướng cho khu vực có yêu cầu khắt khe hơn về môi trường hoặc an toàn.

Vì vậy, khi lựa chọn KLS2 Series cần kiểm tra đầy đủ model, loại switch, điện áp, tín hiệu đầu ra, tiêu chuẩn IP và yêu cầu chống cháy nổ của vị trí lắp đặt.

Cấu tạo Hộp công tắc hành trình van KOSAPLUS

Một Hộp công tắc hành trình van KOSAPLUS KLS Series thường bao gồm phần vỏ bảo vệ, bộ chỉ thị vị trí, trục truyền động, hệ thống cam, công tắc hoặc cảm biến và đầu đấu nối điện.

Bộ chỉ thị vị trí nằm phía trên giúp quan sát trực tiếp trạng thái OPEN/CLOSE. Thiết kế này rất hữu ích khi kiểm tra thiết bị tại hiện trường.

Trục và cơ cấu cam nhận chuyển động trực tiếp từ actuator. Khi actuator quay, trục của limit switch box cũng thay đổi vị trí tương ứng.

Công tắc hoặc cảm biến phát hiện vị trí cuối hành trình. Tùy model, KOSAPLUS có thể sử dụng công tắc cơ hoặc cảm biến tiệm cận.

Terminal đấu dây cho phép kết nối tín hiệu từ hộp hành trình về PLC, DCS hoặc tủ điều khiển.

Hộp công tắc hành trình KOSAPLUS hoạt động như thế nào

Khi bộ truyền động KOSAPLUS bắt đầu đóng hoặc mở van, trục của Hộp công tắc hành trình KOSAPLUS quay theo actuator. Cam bên trong chuyển động cùng trục và tác động lên công tắc khi đạt đến vị trí đã cài đặt.

Khi van mở hoàn toàn, một tín hiệu được kích hoạt để xác nhận trạng thái OPEN. Khi van đóng hoàn toàn, công tắc còn lại tạo tín hiệu CLOSE.

PLC tiếp nhận hai tín hiệu này để xác định trạng thái thực tế của van. Nhờ vậy, hệ thống không chỉ gửi lệnh đóng/mở mà còn kiểm tra được lệnh đã được thực hiện thành công hay chưa.

Kết hợp KLS Series với bộ truyền động KOSAPLUS

Hộp công tắc hành trình van KOSAPLUS có thể kết hợp trực tiếp với các dòng bộ truyền động khí nén của hãng.

Ví dụ:

KOSAPLUS RD Series + KLS Series tạo thành cụm điều khiển van tác động kép có phản hồi vị trí.

KOSAPLUS RS Series + KLS Series phù hợp với cụm van hồi vị lò xo cần xác nhận trạng thái OPEN/CLOSE.

Các dòng actuator Scotch Yoke như AD Series và AS Series cũng có thể kết hợp với hệ thống giám sát vị trí phù hợp khi thiết kế cụm van.

Ngoài hộp hành trình, cụm van khí nén còn có thể được trang bị van điện từ KOSAPLUS, bộ lọc điều áp khí và các phụ kiện điều khiển khác.

Ứng dụng Hộp công tắc hành trình van KOSAPLUS

Hộp công tắc hành trình van KOSAPLUS KLS Series được sử dụng trong nhiều hệ thống cần tự động hóa và giám sát trạng thái van.

Trong nhà máy xử lý nước, thiết bị có thể giám sát vị trí van trên đường nước cấp, nước thải và hệ thống xử lý hóa chất.

Trong nhà máy hóa chất, KLS Series giúp hệ thống điều khiển xác nhận van đã đóng hoặc mở trước khi thực hiện bước tiếp theo của quy trình.

Đối với nhà máy điện, limit switch box có thể được sử dụng trên các cụm van khí nén thuộc hệ thống nước, khí và các đường ống phụ trợ.

Ngoài ra, sản phẩm còn phù hợp với HVAC, thực phẩm, sản xuất công nghiệp, đóng tàu, dầu khí, hóa dầu và hệ thống tự động hóa nhà máy.

Lựa chọn Hộp công tắc hành trình van KOSAPLUS đúng model

Khi lựa chọn Hộp công tắc hành trình van KOSAPLUS, cần kiểm tra thiết bị điều khiển đang sử dụng và điều kiện thực tế tại vị trí lắp đặt.

Các thông tin quan trọng gồm:

Model KLS – loại công tắc – PNP/NPN – điện áp – tín hiệu đầu ra – tiêu chuẩn bảo vệ IP – yêu cầu chống cháy nổ – kiểu actuator – kích thước gá lắp – kiểu đấu nối điện.

Nếu thiết bị được mua để thay thế, nên cung cấp hình ảnh rõ toàn bộ nameplate KOSAPLUS. Model trên tem là căn cứ quan trọng để xác định đúng cấu hình thay thế.

Đặc biệt với các model như KLS1P, KLS1N, KLS2P và KLS2N, cần kiểm tra loại tín hiệu cảm biến để đảm bảo tương thích với PLC hiện hữu.

Hộp công tắc hành trình van KOSAPLUS cho hệ thống tự động hóa

Khả năng xác nhận chính xác trạng thái van là yêu cầu quan trọng đối với một hệ thống điều khiển tự động. Hộp công tắc hành trình van KOSAPLUS đảm nhiệm vai trò liên kết trạng thái cơ học của actuator với hệ thống điều khiển điện.

Với các dòng KLS10, KLS1P, KLS1N, KLS12, KLS13, KLS14, KLS20, KLS2P, KLS2N, KLS22, KLS23 và KLS24, người sử dụng có nhiều cấu hình để lựa chọn cho từng yêu cầu cụ thể. Khi kết hợp với Bộ truyền động khí nén KOSAPLUS RD, RS, AD hoặc AS Series, KLS Series giúp hình thành một cụm van tự động hoàn chỉnh hơn, có khả năng đóng mở và phản hồi trạng thái về hệ thống trung tâm.
