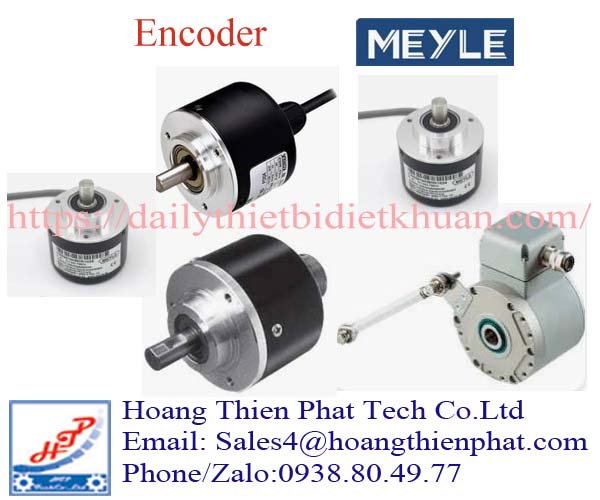

Encoder MEYLE tại Việt Nam

Encoder MEYLE là dòng thiết bị đo và phản hồi vị trí, tốc độ quay được sử dụng trong các hệ thống máy móc và tự động hóa công nghiệp. Sản phẩm thuộc danh mục thiết bị của Meyer Industrie-Electronic GmbH – MEYLE, thương hiệu Đức chuyên về các giải pháp đo lường, giám sát và điều khiển công nghiệp.

Trong dây chuyền sản xuất hiện đại, bộ mã hóa vòng quay MEYLE đảm nhiệm việc chuyển đổi chuyển động cơ học của trục thành tín hiệu điện để PLC, bộ điều khiển hoặc hệ thống giám sát có thể xác định chính xác tốc độ, góc quay và vị trí. Nhờ nhiều lựa chọn về nguyên lý đo, kiểu trục và giao tiếp tín hiệu, Encoder MEYLE có thể đáp ứng từ máy sản xuất thông thường đến các hệ thống điều khiển chuyển động phức tạp.

Thông tin sản phẩm có thể tham khảo trực tiếp tại MEYLE – Meyer Industrie-Electronic GmbH.

Encoder MEYLE là gì?

Encoder MEYLE hay bộ mã hóa MEYLE là thiết bị cảm biến chuyển động được lắp trực tiếp hoặc liên kết với trục động cơ, hộp số, băng tải, con lăn và các cơ cấu chuyển động khác. Khi trục quay, encoder tạo ra tín hiệu tương ứng với chuyển động thực tế và truyền dữ liệu về hệ thống điều khiển.

Thông qua tín hiệu này, bộ điều khiển có thể xác định các thông số như số vòng quay, tốc độ, chiều quay, vị trí góc hoặc vị trí tuyệt đối của trục. Đây là lý do Encoder MEYLE thường được sử dụng trong các hệ thống yêu cầu phản hồi liên tục và độ chính xác cao.

MEYLE cung cấp nhiều giải pháp encoder khác nhau nhằm phù hợp với từng yêu cầu về độ phân giải, môi trường hoạt động, phương thức kết nối và giao thức truyền thông.

Các dòng Encoder MEYLE phổ biến

Encoder gia tăng MEYLE

Encoder gia tăng MEYLE – Incremental Encoder MEYLE tạo ra một số lượng xung nhất định trong mỗi vòng quay. PLC hoặc bộ điều khiển sẽ đếm các xung này để tính toán tốc độ, quãng đường hoặc vị trí tương đối.

Đây là một trong những loại encoder được sử dụng rộng rãi trong máy công nghiệp nhờ cấu tạo tương đối đơn giản và khả năng tích hợp thuận tiện. Tùy cấu hình, encoder có thể cung cấp các kênh tín hiệu phục vụ xác định tốc độ và chiều quay.

Encoder gia tăng MEYLE phù hợp cho:

Điều khiển tốc độ động cơ

Giám sát băng tải

Máy đóng gói

Máy cắt và máy cuộn

Máy in công nghiệp

Hệ thống nâng hạ

Thiết bị định vị

Dây chuyền sản xuất tự động

Encoder tuyệt đối MEYLE

Khác với encoder gia tăng, Encoder tuyệt đối MEYLE – Absolute Encoder MEYLE cung cấp một giá trị xác định tương ứng với từng vị trí của trục.

Ưu điểm quan trọng của phương pháp đo tuyệt đối là hệ thống có khả năng xác định vị trí trục theo giá trị mã hóa mà không chỉ dựa vào việc đếm xung tương đối. Điều này đặc biệt hữu ích đối với máy móc cần kiểm soát chính xác vị trí sau các chu kỳ vận hành hoặc trong những ứng dụng điều khiển vị trí phức tạp.

Tùy từng dòng thiết bị, Encoder MEYLE có thể được lựa chọn theo yêu cầu singleturn hoặc multiturn.

Encoder Singleturn MEYLE

Singleturn Encoder MEYLE xác định vị trí góc trong phạm vi một vòng quay 360°. Mỗi vị trí trong vòng quay được biểu diễn bằng một giá trị riêng tùy theo độ phân giải của encoder.

Dòng này thích hợp cho bàn xoay, trục quay, cơ cấu đóng mở, máy đóng gói và các hệ thống chỉ cần xác định góc trong một vòng quay.

Encoder Multiturn MEYLE

Multiturn Encoder MEYLE được sử dụng khi hệ thống cần xác định không chỉ vị trí góc mà còn số vòng quay của trục.

Giải pháp này phù hợp với cầu trục, hệ thống nâng hạ, máy công cụ, thiết bị định vị nhiều vòng và các cơ cấu truyền động có hành trình dài.

Cấu tạo cơ bản của Encoder MEYLE

Một Encoder MEYLE công nghiệp thường bao gồm phần trục hoặc cơ cấu liên kết trục, hệ thống đo bên trong, mạch xử lý tín hiệu, vỏ bảo vệ và đầu kết nối điện.

Phần trục tiếp nhận trực tiếp chuyển động từ động cơ hoặc máy. Hệ thống cảm biến bên trong ghi nhận sự thay đổi vị trí của trục, sau đó mạch điện tử chuyển đổi thông tin thành tín hiệu phù hợp để gửi về PLC hoặc bộ điều khiển.

Vỏ encoder có nhiệm vụ bảo vệ linh kiện bên trong trước bụi, độ ẩm và những tác động cơ học trong môi trường công nghiệp. Kiểu kết nối có thể thay đổi tùy phiên bản và yêu cầu của từng hệ thống.

Nguyên lý hoạt động của bộ mã hóa MEYLE

Khi trục máy quay, chuyển động này được truyền tới bộ mã hóa vòng quay MEYLE. Phần tử đo bên trong encoder ghi nhận sự thay đổi góc quay và chuyển đổi thành tín hiệu điện.

Đối với Incremental Encoder MEYLE, tín hiệu được tạo thành các xung. Số lượng xung trong một đơn vị thời gian có thể được sử dụng để xác định tốc độ, trong khi tổng số xung hỗ trợ tính toán chuyển động tương đối.

Đối với Absolute Encoder MEYLE, từng vị trí của trục tương ứng với một giá trị mã hóa riêng. Bộ điều khiển đọc giá trị này để xác định vị trí của trục.

Các kiểu lắp Encoder MEYLE

Encoder trục đặc MEYLE

Encoder trục đặc sử dụng trục encoder kết nối với trục máy thông qua khớp nối. Đây là phương án phổ biến trong động cơ, máy công cụ, băng tải và nhiều hệ thống truyền động.

Khi lựa chọn loại này cần chú ý đến đường kính trục, kiểu mặt bích, kích thước lắp đặt và loại khớp nối.

Encoder trục rỗng MEYLE

Encoder trục rỗng MEYLE cho phép lắp encoder trực tiếp lên trục của máy hoặc động cơ. Thiết kế này giúp giảm số lượng chi tiết truyền động trung gian và có thể tạo ra kết cấu lắp đặt gọn hơn.

Tùy ứng dụng có thể cần kiểm tra đường kính lỗ trục, phương pháp cố định và khả năng chống xoay của thân encoder.

Những thông số cần kiểm tra khi chọn Encoder MEYLE

Để lựa chọn đúng Encoder MEYLE, không nên chỉ dựa vào tên thương hiệu hoặc hình dáng bên ngoài. Một model encoder thường được cấu hình dựa trên nhiều thông số khác nhau.

Các thông tin quan trọng cần kiểm tra gồm:

Loại encoder: Incremental hoặc Absolute.

Kiểu đo: Singleturn hoặc Multiturn đối với encoder tuyệt đối.

Độ phân giải: số xung trên vòng hoặc độ phân giải vị trí tùy loại encoder.

Đường kính trục: phải phù hợp với cơ cấu lắp đặt hiện tại.

Kiểu trục: trục đặc, trục rỗng hoặc cấu hình cơ khí tương ứng.

Nguồn cấp: kiểm tra chính xác điện áp hoạt động của model.

Tín hiệu đầu ra: lựa chọn theo PLC, drive hoặc bộ điều khiển đang sử dụng.

Giao tiếp truyền thông: cần đối chiếu với hệ thống điều khiển nếu sử dụng encoder giao tiếp bus.

Kiểu kết nối: cáp, connector hoặc đầu nối tùy phiên bản.

Cấp bảo vệ: lựa chọn phù hợp với môi trường bụi, nước và điều kiện vận hành thực tế.

Nhiệt độ làm việc: đặc biệt quan trọng trong các nhà máy thép, xi măng, khai khoáng hoặc khu vực có nhiệt độ môi trường cao.

Ứng dụng của Encoder MEYLE trong công nghiệp

Điều khiển động cơ

Encoder MEYLE có thể được sử dụng làm thiết bị phản hồi cho hệ thống truyền động. Bộ điều khiển nhận tín hiệu encoder để giám sát tốc độ hoặc vị trí thực tế của trục.

Băng tải công nghiệp

Trong dây chuyền vận chuyển, bộ mã hóa vòng quay MEYLE có thể được gắn với động cơ hoặc con lăn nhằm theo dõi tốc độ và quãng đường di chuyển của băng tải.

Máy đóng gói

Máy đóng gói yêu cầu sự phối hợp chính xác giữa nhiều chuyển động như cấp liệu, kéo màng, cắt và đóng gói. Encoder hỗ trợ cung cấp thông tin chuyển động để bộ điều khiển đồng bộ các cơ cấu này.

Máy thép và thiết bị cán

Trong ngành thép, encoder có thể tham gia vào các hệ thống đo tốc độ con lăn, điều khiển cơ cấu truyền động, máy cuộn và dây chuyền xử lý vật liệu.

Cầu trục và hệ thống nâng hạ

Encoder tuyệt đối, đặc biệt các giải pháp đo nhiều vòng, phù hợp với những ứng dụng cần xác định vị trí của cơ cấu nâng hoặc hành trình chuyển động.

Máy công cụ và dây chuyền tự động

Encoder MEYLE có thể được tích hợp trong máy CNC, máy gia công, máy cắt, hệ thống định vị và các dây chuyền sản xuất tự động cần kiểm soát chuyển động.

Ưu điểm khi sử dụng Encoder MEYLE

Một trong những điểm đáng chú ý của Encoder MEYLE là danh mục giải pháp đa dạng, cho phép lựa chọn thiết bị theo từng yêu cầu ứng dụng thay vì sử dụng một cấu hình chung cho tất cả máy móc.

Các dòng encoder có thể đáp ứng nhiều yêu cầu từ đo tốc độ đơn giản đến xác định vị trí tuyệt đối. Khả năng lựa chọn cấu hình cơ khí và tín hiệu cũng giúp Encoder MEYLE thuận tiện hơn khi tích hợp vào hệ thống mới hoặc thay thế thiết bị đang vận hành.

Bên cạnh encoder, Meyer Industrie-Electronic còn cung cấp nhiều thiết bị đo lường và tự động hóa khác, tạo điều kiện để đồng bộ các giải pháp giám sát trong cùng hệ thống.

Encoder MEYLE trong hệ thống tự động hóa

Trong một hệ thống điều khiển chuyển động, encoder đóng vai trò như thiết bị cung cấp thông tin phản hồi. Nếu PLC hoặc bộ điều khiển đưa ra lệnh cho động cơ hoạt động, Encoder MEYLE giúp hệ thống ghi nhận chuyển động thực tế đang diễn ra.

Thông tin phản hồi này có thể được sử dụng để so sánh giữa giá trị đặt và giá trị thực tế. Nhờ đó, hệ thống điều khiển có cơ sở để thực hiện các thuật toán điều chỉnh tốc độ hoặc vị trí tùy theo thiết kế của máy.

Đây là nguyên nhân encoder xuất hiện ngày càng nhiều trong dây chuyền tự động hóa, robot công nghiệp, máy đóng gói, hệ thống vận chuyển và các thiết bị điều khiển chuyển động.

Lưu ý khi thay thế Encoder MEYLE

Khi cần thay thế Encoder MEYLE, nên cung cấp đầy đủ model và mã đặt hàng trên tem sản phẩm. Không nên lựa chọn encoder mới chỉ dựa vào đường kính ngoài hoặc kích thước trục.

Hai encoder có ngoại hình tương tự nhưng vẫn có thể khác nhau hoàn toàn về độ phân giải, điện áp, tín hiệu đầu ra, giao thức truyền thông hoặc sơ đồ chân.

Nếu model cũ không còn đọc được, có thể xác định thiết bị dựa trên hình ảnh tem, đường kính trục, kích thước mặt bích, nguồn cấp, số dây, loại connector và thông tin PLC hoặc drive đang kết nối.

Encoder MEYLE Việt Nam

Encoder MEYLE Việt Nam phù hợp cho nhiều nhu cầu sửa chữa, thay thế và thiết kế mới hệ thống tự động hóa công nghiệp. Khi đặt hàng, khách hàng nên cung cấp model đầy đủ hoặc thông số kỹ thuật để xác định chính xác cấu hình thiết bị.

Đối với dự án mới, cần xác định trước loại encoder, độ phân giải, kiểu trục, điện áp, tín hiệu đầu ra, phương thức kết nối và điều kiện môi trường. Việc lựa chọn đúng ngay từ đầu giúp hạn chế tình trạng encoder không tương thích với PLC hoặc không phù hợp với kết cấu cơ khí của máy.

Ngoài bộ mã hóa vòng quay MEYLE, danh mục của hãng còn có nhiều giải pháp cảm biến, đo lường, giám sát và thiết bị điện tử công nghiệp. Có thể tham khảo thêm tại website MEYLE.
