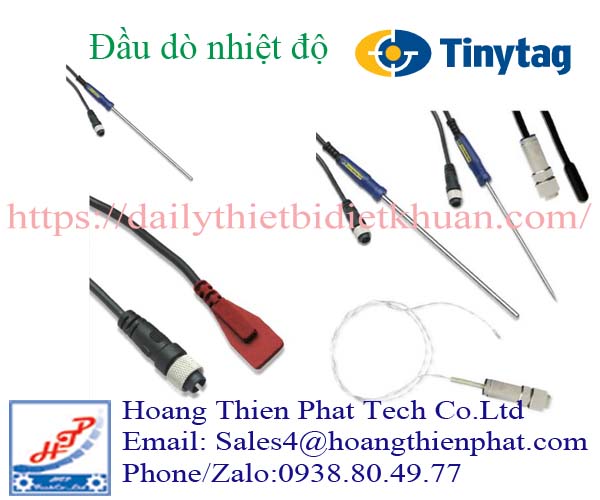

Đầu dò nhiệt độ Tinytag – Cảm biến ngoài cho hệ thống ghi dữ liệu nhiệt độ
Đầu dò nhiệt độ Tinytag là phụ kiện đo nhiệt độ được kết nối với các bộ ghi dữ liệu Tinytag tương thích của Gemini Data Loggers. Đầu dò được đặt tại vị trí cần theo dõi, còn bộ ghi tiếp nhận tín hiệu và lưu kết quả theo chu kỳ cài đặt.
Cấu hình này cho phép đo nhiệt độ tại những nơi khó bố trí toàn bộ thiết bị, chẳng hạn bên trong tủ bảo quản, chất lỏng hoặc khu vực có nhiệt độ vượt giới hạn làm việc của thân bộ ghi. Tuy nhiên, khả năng sử dụng phụ thuộc vào loại cảm biến, kết cấu đầu dò và model bộ ghi đi kèm.

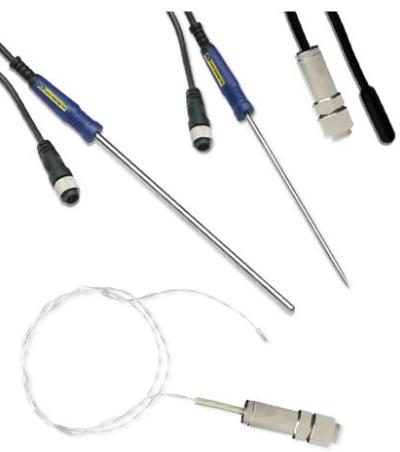

Đầu dò nhiệt độ Tinytag trong cấu hình đo tách rời
Với bộ ghi có cảm biến tích hợp, vị trí đặt thiết bị cũng chính là vị trí đo. Khi sử dụng đầu dò nhiệt độ Tinytag, điểm đo được đưa ra ngoài thông qua dây cáp, giúp bố trí thân bộ ghi tại nơi thuận tiện cho việc kiểm tra và tải dữ liệu.
Điều này đặc biệt hữu ích khi cần theo dõi nhiệt độ trong tủ lạnh, tủ đông hoặc bên trong một hệ thống kín. Đầu dò tiếp xúc với môi trường đo, trong khi bộ ghi có thể được đặt bên ngoài nếu cách đi dây và điều kiện lắp đặt cho phép.
Đầu dò không tự lưu dữ liệu. Chức năng cài đặt thời gian, ghi kết quả và tải lịch sử đo do bộ ghi dữ liệu tương thích thực hiện.
Các cấu hình cảm biến nhiệt độ dùng với Tinytag
Danh mục Tinytag có những bộ ghi hỗ trợ đầu dò thermistor, Pt100 hoặc cặp nhiệt điện. Mỗi công nghệ có đặc điểm riêng về dải đo, đáp ứng nhiệt và cách kết nối. Không thể sử dụng thay thế giữa các loại chỉ vì đầu cắm có hình dạng gần giống nhau.
Đầu dò thermistor Tinytag
Thermistor là phần tử cảm biến có điện trở thay đổi theo nhiệt độ. Bộ ghi tương thích đo sự thay đổi này và chuyển đổi thành giá trị nhiệt độ.
Đầu dò thermistor Tinytag phù hợp với nhiều nhu cầu theo dõi nhiệt độ bảo quản và môi trường trong phạm vi thiết kế của từng mã. Kích thước phần cảm biến, lớp bảo vệ và điều kiện tiếp xúc ảnh hưởng đến thời gian đáp ứng của đầu dò.
Khi thay thế, cần xác định đúng loại thermistor và đặc tính mà bộ ghi yêu cầu. Hai đầu dò cùng dùng nguyên lý điện trở thay đổi theo nhiệt độ vẫn có thể không tương thích.
Đầu dò Pt100 Tinytag
Pt100 sử dụng phần tử điện trở platinum có giá trị danh định 100 Ω tại 0°C. Nhiệt độ được xác định từ sự thay đổi điện trở của phần tử cảm biến.
Đầu dò nhiệt độ Tinytag dạng Pt100 được sử dụng với bộ ghi hỗ trợ đầu vào Pt100 tương ứng. Cấu hình này cần được đối chiếu cả về kiểu đấu dây, đầu nối và dải làm việc của cụm đầu dò.
Độ chính xác của hệ thống không chỉ phụ thuộc vào phần tử Pt100. Bộ ghi, dây dẫn, kết nối và tình trạng hiệu chuẩn cũng góp phần quyết định kết quả đo.
Đầu dò cặp nhiệt điện dùng với bộ ghi Tinytag
Cặp nhiệt điện tạo ra tín hiệu điện áp nhỏ liên quan đến chênh lệch nhiệt độ giữa các mối nối. Bộ ghi xử lý tín hiệu và thực hiện bù nhiệt độ tại đầu nối để xác định nhiệt độ đo.
Cấu hình này thường được xem xét khi cần đo ở phạm vi nhiệt độ rộng hoặc nhiệt độ cao. Loại cặp nhiệt điện phải phù hợp với đầu vào của bộ ghi; đồng thời, đầu dò và dây dẫn phải chịu được điều kiện thực tế tại điểm lắp đặt.
Các model cụ thể đầu dò nhiệt độ Tinytag
Dưới đây là các model đầu dò nhiệt độ Tinytag đã đối chiếu trong danh mục Gemini Data Loggers, phân theo loại cảm biến.
Đầu dò nhiệt độ Tinytag Thermistor
| Model cụ thể | Kiểu đầu dò | Chiều dài cáp | Dải đo |
|---|---|---|---|
| PB-5001-1M5 | Thermistor tiêu chuẩn | 1,5 m | −40 đến +125°C |
| PB-5001-3M | Thermistor tiêu chuẩn | 3 m | −40 đến +125°C |
| PB-5001-5M | Thermistor tiêu chuẩn | 5 m | −40 đến +125°C |
| PB-5002-1M5 | Đầu dò đáp ứng nhanh | 1,5 m | −40 đến +125°C |
| PB-5002-3M | Đầu dò đáp ứng nhanh | 3 m | −40 đến +125°C |
| PB-5002-5M | Đầu dò đáp ứng nhanh | 5 m | −40 đến +125°C |
| PB-5003-1M5 | Đầu dò đo nhiệt độ bề mặt | 1,5 m | −40 đến +125°C |
| PB-5003-3M | Đầu dò đo nhiệt độ bề mặt | 3 m | −40 đến +125°C |
| PB-5003-5M | Đầu dò đo nhiệt độ bề mặt | 5 m | −40 đến +125°C |
Các mã PB-5001, PB-5002 và PB-5003 khác nhau về kết cấu đo; phần đuôi mã xác định chiều dài cáp.
| Model cụ thể | Kiểu đầu dò | Chiều dài cáp | Dải đo |
|---|---|---|---|
| PB-5006-0M5 | Đầu dò mềm, linh hoạt | 0,5 m | −40 đến +125°C |
| PB-5006-1M5 | Đầu dò mềm, linh hoạt | 1,5 m | −40 đến +125°C |
| PB-5006-3M | Đầu dò mềm, linh hoạt | 3 m | −40 đến +125°C |
| PB-5006-5M | Đầu dò mềm, linh hoạt | 5 m | −40 đến +125°C |
| PB-5007-0M025 | Đầu dò ngắn dạng stub | — | −40 đến +85°C |
| PB-5009-0M6 | Đầu dò dạng dây, flying lead | 0,6 m | −40 đến +125°C |
| PB-5010 | Cảm biến nhỏ gọn | — | −40 đến +85°C |
| PB-5015-1M5 | Đầu dò bọc kín, encapsulated | 1,5 m | −40 đến +105°C |
| PB-5015-3M | Đầu dò bọc kín, encapsulated | 3 m | −40 đến +105°C |
| PB-5015-10M | Đầu dò bọc kín, encapsulated | 10 m | −40 đến +105°C |
| PB-5019-1M5 | Đầu dò dùng cáp dẹt | 1,5 m | −40 đến +125°C |
| PB-5019-3M | Đầu dò dùng cáp dẹt | 3 m | −40 đến +125°C |
Nhóm cáp dẹt PB-5019 được hãng giới thiệu cho việc theo dõi tủ lạnh và tủ đông.
Đầu dò nhiệt độ Tinytag Pt100
| Model cụ thể | Kiểu đầu dò | Chiều dài cáp | Dải đo |
|---|---|---|---|
| PB-6005-1M5 | Pt100 tiêu chuẩn | 1,5 m | −50 đến +300°C |
| PB-6005-3M | Pt100 tiêu chuẩn | 3 m | −50 đến +300°C |
| PB-6006-1M5 | Pt100 nhiệt độ cao | 1,5 m | −50 đến +600°C |
| PB-6006-3M | Pt100 nhiệt độ cao | 3 m | −50 đến +600°C |
| PB-6007-1M5 | Pt100 dùng cho lò, oven probe | 1,5 m | −50 đến +250°C |
| PB-6007-3M | Pt100 dùng cho lò, oven probe | 3 m | −50 đến +250°C |
Các mã này cần kết nối với bộ ghi có đầu vào Pt100 tương thích.
Đầu dò nhiệt độ Tinytag Pt1000
| Model cụ thể | Kiểu đầu dò | Chiều dài cáp | Dải đo công bố |
|---|---|---|---|
| PB-7002-1M5 | Pt1000 tiêu chuẩn | 1,5 m | −200 đến +100°C, áp dụng phần đầu đo |
| PB-7002-3M | Pt1000 tiêu chuẩn | 3 m | −200 đến +100°C, áp dụng phần đầu đo |
| PB-7003-1M5 | Pt1000 cho tủ đông sâu | 1,5 m | −80 đến +100°C |
| PB-7003-3M | Pt1000 cho tủ đông sâu | 3 m | −80 đến +100°C |
| PB-7005-1M5 | Pt1000 cáp dẹt cho nhiệt độ cực thấp | 1,5 m | −200 đến +100°C |
| PB-7005-3M | Pt1000 cáp dẹt cho nhiệt độ cực thấp | 3 m | −200 đến +100°C |
| PB-7006-1M5 | Pt1000 cáp dẹt, wide range | 1,5 m | Cần xác nhận theo datasheet hiện hành |
| PB-7006-3M | Pt1000 cáp dẹt, wide range | 3 m | Cần xác nhận theo datasheet hiện hành |
Đầu dò cho Tinytag Talk 2
| Model | Loại cảm biến | Chiều dài cáp | Dải đo | Bộ ghi sử dụng |
|---|---|---|---|---|
| PB-5005-0M6 | Thermistor | 0,6 m | −40 đến +125°C | Tinytag Talk 2 TK-4023 |
Đây là đầu dò được hãng chỉ định cho TK-4023.
Cấu tạo đầu dò nhiệt độ Tinytag và ảnh hưởng đến phép đo
Phần tử cảm biến và vỏ bảo vệ
Phần tử cảm biến nằm tại khu vực đo của đầu dò. Vỏ bảo vệ giúp hạn chế tác động cơ học và bảo vệ cảm biến khỏi môi trường tiếp xúc trong phạm vi thiết kế.
Với cấu hình có thân kim loại, khả năng sử dụng trong chất lỏng cần được kiểm tra theo tài liệu sản phẩm. Vật liệu vỏ, mức độ kín và khả năng tương thích với môi chất là những yếu tố riêng biệt; không nên suy ra khả năng chịu hóa chất chỉ từ hình thức bên ngoài.
Dây cáp dẫn tín hiệu
Dây cáp nối đầu dò nhiệt độ Tinytag với bộ ghi. Ngoài nhiệm vụ truyền tín hiệu, cáp phải phù hợp với nhiệt độ, độ ẩm và tác động cơ học tại vị trí đi dây.
Giới hạn nhiệt độ của phần đầu dò có thể khác giới hạn của dây cáp và đầu nối. Vì vậy, không nên đưa toàn bộ chiều dài cáp vào vùng nhiệt độ cao chỉ dựa trên dải đo của cảm biến.
Đầu nối với bộ ghi dữ liệu
Đầu nối tạo liên kết điện giữa cảm biến và thiết bị ghi. Kiểu đầu nối, số tiếp điểm và đặc tính tín hiệu cần khớp với model bộ ghi.
Khi đầu nối bị ẩm, bám bẩn hoặc tiếp xúc không ổn định, kết quả có thể dao động hoặc xuất hiện lỗi đo. Việc giữ đầu nối sạch và lắp đúng cách giúp duy trì tính ổn định của hệ thống.
Đo nhiệt độ không khí, chất lỏng và bề mặt
Theo dõi nhiệt độ không khí
Khi đo không khí trong tủ hoặc phòng bảo quản, đầu dò nên được bố trí tại điểm đại diện cho khu vực cần theo dõi. Nếu đặt sát dàn lạnh, gần cửa hoặc gần nguồn nhiệt, dữ liệu sẽ phản ánh điều kiện cục bộ tại vị trí đó.
Đầu dò nhiệt độ Tinytag cũng cần thời gian để cân bằng với môi trường. Sau khi di chuyển từ nơi nóng sang nơi lạnh, những giá trị đầu tiên có thể chưa đại diện cho nhiệt độ ổn định.
Theo dõi nhiệt độ chất lỏng
Với đầu dò được thiết kế phù hợp để nhúng, phần cảm biến cần tiếp xúc đủ với chất lỏng. Độ sâu nhúng và vị trí đặt ảnh hưởng đến khả năng đo đúng nhiệt độ của môi chất.
Đầu dò đặt sát thành bồn, gần bộ gia nhiệt hoặc trong vùng ít lưu thông có thể cho kết quả khác với phần chất lỏng còn lại. Cần xác định rõ mục tiêu là đo nhiệt độ tại một điểm hay đánh giá nhiệt độ đại diện của bồn.

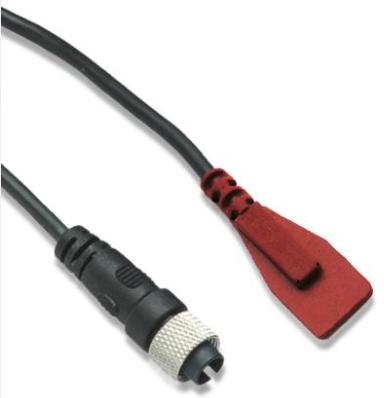

Theo dõi nhiệt độ bề mặt
Phép đo bề mặt phụ thuộc nhiều vào chất lượng tiếp xúc giữa đầu dò và vật cần đo. Khoảng hở, cách cố định và trao đổi nhiệt với không khí xung quanh đều có thể gây sai lệch.
Để theo dõi bề mặt, nên sử dụng đầu dò có kết cấu phù hợp. Một đầu dò nhúng không mặc nhiên cho kết quả chính xác khi được áp bên ngoài đường ống.
Chu kỳ ghi và thời gian đáp ứng của đầu dò
Bộ ghi có thể được cài đặt lấy mẫu theo chu kỳ, nhưng đầu dò cần một khoảng thời gian để phản ứng với thay đổi nhiệt độ. Hai yếu tố này cần được xem xét cùng nhau.
Cài chu kỳ ghi rất ngắn không làm đầu dò phản ứng nhanh hơn. Nếu cảm biến có độ trễ lớn so với biến động cần theo dõi, dữ liệu vẫn có thể không thể hiện đầy đủ giá trị cực đại hoặc cực tiểu.
Đối với đầu dò nhiệt độ Tinytag, tốc độ đáp ứng chịu ảnh hưởng bởi kích thước đầu đo, vỏ bảo vệ, môi trường tiếp xúc và chuyển động của không khí hoặc chất lỏng quanh cảm biến.
Kiểm tra và hiệu chuẩn đầu dò nhiệt độ Tinytag
Đầu dò cần được kiểm tra khi xuất hiện dấu hiệu như dây cáp hư hỏng, đầu nối bị ăn mòn, dữ liệu thay đổi đột ngột hoặc kết quả lệch so với thiết bị tham chiếu.
Khi có yêu cầu về độ chính xác và truy xuất phép đo, nên xem xét hiệu chuẩn cả đầu dò cùng bộ ghi đang sử dụng. Cách này giúp đánh giá sai số của cấu hình đo hoàn chỉnh.
Sau khi thay đầu dò, cần kiểm tra lại khả năng tương thích và kết quả đo trước khi đưa vào theo dõi chính thức. Hồ sơ nên ghi rõ mã đầu dò, model bộ ghi, vị trí lắp đặt và thời điểm kiểm tra để thuận tiện đối chiếu dữ liệu.
