Cảo vòng bi BETEX

Cảo vòng bi BETEX (thuộc tập đoàn Schaeffler / Bega Special Tools - Hà Lan) là thiết bị chuyên dụng dùng để tháo lắp vòng bi (bạc đạn), bánh răng, puly, khớp nối và các chi tiết cơ khí ép chặt trên trục.

Dòng thiết bị cảo (vam) của BETEX được đánh giá cao nhờ thiết kế an toàn, cơ cấu tự định tâm (Self-centering) giúp lực phân bổ đều, tránh làm cong vênh hay hư hỏng trục và chi tiết máy.

Đại lý BETEX tại Việt Nam

Cảo vòng bi BETEX giải quyết bài toán tháo vòng bi như thế nào?

Một vòng bi đã hoạt động hàng nghìn giờ có thể bám rất chặt trên trục. Ăn mòn, bụi bẩn, nhiệt độ và độ dôi của mối ghép khiến việc tháo vòng bi cũ khó hơn nhiều so với khi lắp.

Đó là môi trường làm việc của cảo vòng bi BETEX.

BETEX phát triển nhiều giải pháp tháo vòng bi và chi tiết truyền động phục vụ công tác bảo trì. Tùy kích thước và lực cần thiết, người dùng có thể lựa chọn cảo cơ khí hoặc cảo thủy lực BETEX.

Cấu tạo của cảo vòng bi BETEX

Một bộ cảo điển hình sử dụng các chấu để giữ phía sau chi tiết cần tháo. Trục ép nằm ở tâm và tạo lực theo hướng trục.

Khi lực được tăng dần, vòng bi được kéo khỏi vị trí lắp thay vì phải đập trực tiếp vào vòng bi hoặc trục.

Ở cảo thủy lực BETEX, cơ cấu thủy lực giúp tạo lực kéo lớn với thao tác thuận tiện hơn. Đây là giải pháp đặc biệt hữu ích với vòng bi và coupling kích thước lớn.

Cảo cơ khí và cảo thủy lực BETEX

Cảo cơ khí phù hợp với các công việc bảo trì phổ thông, chi tiết không quá lớn và lực tháo không quá cao. Thiết kế đơn giản giúp kỹ thuật viên dễ mang theo và triển khai tại nhiều vị trí.

Trong khi đó, cảo thủy lực BETEX hướng đến những công việc cần lực lớn. Hệ thống thủy lực giúp giảm đáng kể lực thao tác của người sử dụng.

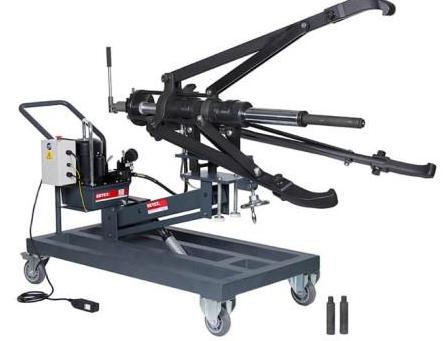

BETEX còn phát triển các giải pháp mobile hydraulic puller cho công việc bảo trì các chi tiết truyền động kích thước lớn.

Khi nào nên sử dụng cảo vòng bi?

Cảo vòng bi BETEX có thể được sử dụng để tháo vòng bi khỏi trục trong quá trình đại tu motor, gearbox, máy bơm, quạt và các thiết bị quay.

Ngoài vòng bi, tùy cấu hình của bộ cảo, thiết bị còn có thể hỗ trợ tháo bánh răng, pulley, coupling, bush và các chi tiết lắp ép khác.

Điều quan trọng là chọn đúng kích thước chấu, khoảng mở, độ sâu làm việc và lực kéo.

Vì sao không nên tháo vòng bi bằng búa?

Đập trực tiếp vào vòng bi có thể truyền lực sang trục, housing và các linh kiện xung quanh. Trong trường hợp cần tái sử dụng chi tiết hoặc bảo vệ trục máy, đây là phương pháp có nhiều hạn chế.

Cảo vòng bi BETEX tạo lực theo hướng xác định và kiểm soát tốt hơn. Khi chấu được bố trí đúng vị trí, lực kéo được phân bố lên chi tiết cần tháo.

Đặc biệt với thiết bị giá trị cao, sử dụng dụng cụ chuyên dụng có thể giảm nguy cơ phát sinh thêm hư hỏng trong quá trình sửa chữa.

Cảo vòng bi BETEX trong ngành công nghiệp nặng

Tại nhà máy thép, vòng bi xuất hiện trên roller, conveyor, fan, gearbox, motor và nhiều thiết bị truyền động. Ngành xi măng cũng có số lượng lớn vòng bi trên máy nghiền, băng tải, quạt và hệ thống cấp liệu.

Trong khai khoáng, cảng biển và điện lực, vòng bi kích thước lớn khiến cảo thủy lực BETEX trở thành lựa chọn đáng quan tâm.

Do đó, cảo vòng bi BETEX không chỉ là dụng cụ cơ khí đơn lẻ mà có thể trở thành một phần của bộ dụng cụ bảo trì tiêu chuẩn tại nhà máy.

Các dòng Cảo vòng bi BETEX phổ biến

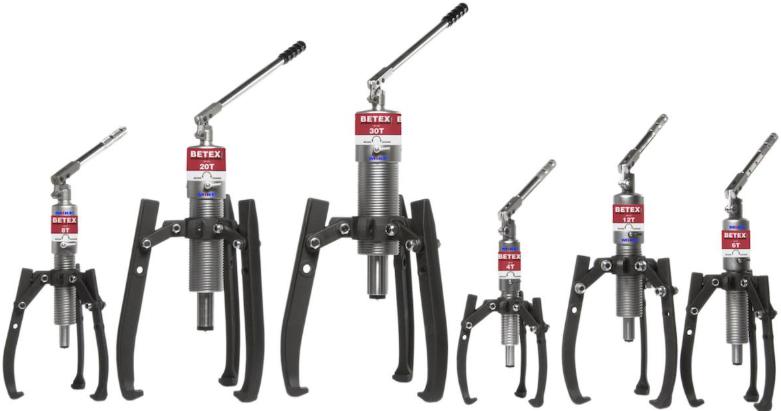

Cảo thủy lực tích hợp bơm (BETEX Hydraulic Pullers - HP / HSP Series)

Đặc điểm: Tích hợp sẵn bơm thủy lực, xilanh và chân cảo trong cùng một cụm.

Ưu điểm: Thiết kế tất cả trong một (All-in-one), tay xoay 360 độ giúp làm việc linh hoạt ở không gian hẹp. Chân cảo tự định tâm đảo chiều linh hoạt giữa 2 chấu và 3 chấu.

Tải trọng phổ biến: 4 tấn, 6 tấn, 8 tấn, 12 tấn, 20 tấn, 30 tấn (Model HP/HSP 435, 635, 835, 1235, 203, 303).

BETEX HSP 435 / HP 435: Tải trọng 4 tấn, độ mở tối đa 325 mm, hành trình 60 mm.

BETEX HSP 635 / HP 635: Tải trọng 6 tấn, độ mở tối đa 380 mm, hành trình 70 mm.

BETEX HSP 835 / HP 835: Tải trọng 8 tấn, độ mở tối đa 450 mm, hành trình 85 mm.

BETEX HSP 1235 / HP 1235: Tải trọng 12 tấn, độ mở tối đa 485 mm, hành trình 85 mm.

BETEX HSP 203 / HP 203: Tải trọng 20 tấn, độ mở tối đa 570 mm, hành trình 111 mm.

BETEX HSP 303 / HP 303: Tải trọng 30 tấn, độ mở tối đa 680 mm, hành trình 111 mm.

Cảo thủy lực dùng bơm rời (BETEX Tri-section / HXP Series)

Đặc điểm: Đầu xilanh kết nối với bơm tay, bơm khí nén hoặc bơm điện thủy lực bên ngoài qua ống dẫn dầu.

Ưu điểm: Phù hợp cho các công việc tháo lắp tải trọng lớn hoặc làm việc liên tục trong dây chuyền nhà máy.

Tải trọng phổ biến: 8 tấn, 12 tấn, 20 tấn, 30 tấn, 50 tấn (Model HXP 835, HXP 1235, HXP 203, HXP 503).

BETEX HXP 835: Tải trọng 8 tấn, độ mở tối đa 450 mm.

BETEX HXP 1235: Tải trọng 12 tấn, độ mở tối đa 485 mm.

BETEX HXP 203: Tải trọng 20 tấn, độ mở tối đa 570 mm.

BETEX HXP 303: Tải trọng 30 tấn, độ mở tối đa 680 mm.

BETEX HXP 503: Tải trọng 50 tấn, độ mở tối đa 860 mm.

Cảo đĩa / Cảo bộ bán nguyệt (BETEX Tri-section Pullers)

Đặc điểm: Sử dụng tấm đĩa ép dạng 3 mảnh bám sát vào vành trong của vòng bi.

Ưu điểm: Tối ưu cho các vị trí vòng bi nằm sát vách, sát vai trục nơi chân cảo móc tiêu chuẩn không thể lách vào được. Giúp lực kéo phân bổ 360 độ, tránh làm sứt mẻ vòng bi.

BETEX Tri-section 4: Tải trọng 4 tấn, phạm vi đường kính trục 25 – 160 mm.

BETEX Tri-section 8: Tải trọng 8 tấn, phạm vi đường kính trục 50 – 210 mm.

BETEX Tri-section 12: Tải trọng 12 tấn, phạm vi đường kính trục 50 – 290 mm.

BETEX Tri-section 20: Tải trọng 20 tấn, phạm vi đường kính trục 50 – 495 mm.

BETEX Tri-section 30: Tải trọng 30 tấn, phạm vi đường kính trục 80 – 495 mm.

Cảo cơ khí / Cảo tay (BETEX Mechanical Pullers - MSP / MP Series)

Đặc điểm: Sử dụng trục ren vít cơ khí để tạo lực kéo.

Ưu điểm: Nhỏ gọn, nhẹ, không cần bảo trì dầu thủy lực, chi phí hợp lý cho các vòng bi cỡ vừa và nhỏ.

Tải trọng: 2 tấn đến 12 tấn (Model MSP 2/3-arm).

BETEX MSP 2/3-44: Tải trọng 2 tấn, độ mở 130 mm.

BETEX MSP 2/3-120: Tải trọng 4.5 tấn, độ mở 225 mm.

BETEX MSP 2/3-200: Tải trọng 8 tấn, độ mở 300 mm.

BETEX MSP 2/3-300: Tải trọng 12 tấn, độ mở 400 mm.

 Bộ cảo vòng bi lỗ trong (BETEX Internal Pullers)

Đặc điểm: Chuyên dùng tháo các vòng bi lắp trong hốc, báng ổ đỡ (housing) không thể tiếp cận từ phía ngoài.

Cơ cấu: Sử dụng chấu nở lách vào ca trong vòng bi kết hợp búa giật (Slide hammer) hoặc cầu cảo va đập.

BETEX Internal Puller Set (06 - 12 mm): Cho các vòng bi lỗ nhỏ (dòng máy xác minh/điện tử).

BETEX Internal Puller Set (12 - 35 mm): Dành cho vòng bi lỗ vừa.

BETEX Internal Puller Set (35 - 100 mm): Dành cho vòng bi lỗ lớn công nghiệp.

BETEX TMB 100 / TMB 200: Bộ cảo móc đặc biệt tháo vòng bi cầu (Deep groove ball bearings) trực tiếp từ trên trục và housing mà không cần phá hủy vành ngoài.

 Bộ vali cảo tổng hợp đa năng (BETEX Combo Sets)

Đóng gói dạng vali nhựa hoặc thùng gỗ, chứa đầy đủ xilanh, chân cảo 2/3 chấu và đĩa cảo bán nguyệt.

BETEX Master Puller Set (HSP 435 / 635 / 835 / 1235 Combo): Bao gồm cảo chấu và đĩa cảo tương ứng.

BETEX Kwikpuller: Bộ cảo nhanh cơ khí/thủy lực cho thao tác tháo lắp linh hoạt.

Bảng so sánh nhanh các giải pháp cảo BETEX

Gợi ý chọn mua cảo BETEX phù hợp

Xác định đường kính ngoài & đường kính trục (ID/OD) của vòng bi cần tháo.

Xác định độ sâu/khoảng cách từ đầu trục tới vị trí vòng bi (Độ vươn tối đa của chân cảo)

Kiểm tra khoảng không gian sau vòng bi:

Nếu có gờ lách chân cảo-> Chọn Cảo 2/3 chấu tiêu chuẩn.

Nếu sát vai trục -> Bắt buộc dùng Bộ cảo đĩa (Tri-section).

Nếu vòng bi nằm trong hốc -> Chọn Bộ cảo lỗ trong (Internal Puller).
