Cảm biến nhiệt độ Thermon – Thiết bị đo nhiệt cho hệ thống Heat Tracing công nghiệp

Cảm biến nhiệt độ Thermon được sử dụng để theo dõi nhiệt độ tại đường ống, bồn chứa, thiết bị công nghệ và các hệ thống gia nhiệt điện. Thiết bị giúp bộ điều khiển nhận biết nhiệt độ thực tế, từ đó điều chỉnh hoạt động của cáp gia nhiệt Thermon theo mức nhiệt đã cài đặt.

Nhờ khả năng làm việc ổn định trong môi trường công nghiệp, Cảm biến nhiệt độ Thermon được ứng dụng nhiều trong dầu khí, hóa chất, năng lượng, xử lý nước và các dây chuyền cần duy trì nhiệt độ liên tục.

Các loại cảm biến nhiệt độ Thermon phổ biến

Thermon cung cấp chủ yếu dòng cảm biến RTD Pt100 (Resistance Temperature Detector) với độ chính xác và độ ổn định cao trong môi trường công nghiệp.

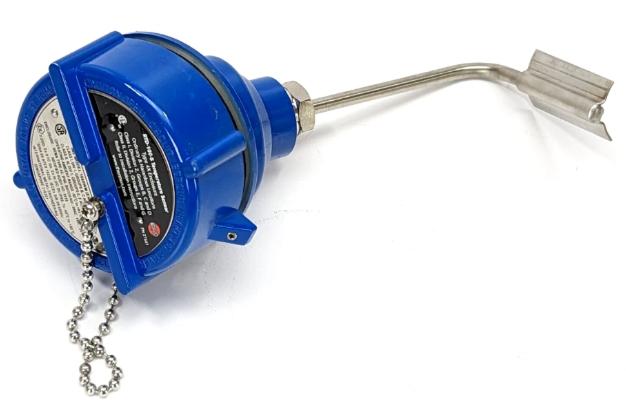

Cảm biến nhiệt độ bề mặt ống/bồn (Surface Sensing RTD)

Nguyên lý: Đầu cảm biến được áp sát và cố định trực tiếp lên bề mặt ống kim loại/bồn chứa bằng băng dính nhôm (Aluminum tape) hoặc dây đai inox (Stainless steel band).

Đặc điểm: Đầu đo thường có thiết kế dạng dẹt, cong theo bán kính ống hoặc dạng lá kim loại giúp tối đa diện tích tiếp xúc truyền nhiệt.

Các dòng tiêu biểu:

RTD-1 / RTD-2: Cảm biến Pt100 3 dây (3-wire RTD) tiêu chuẩn công nghiệp, bọc vỏ bảo vệ chịu nhiệt và ăn mòn hóa chất.

Bộ cảm biến tích hợp Terminator: Được thiết kế để nối trực tiếp vào các hộp nối cáp dòng Terminator (như Terminator ZT hoặc TraceNet ECM).

Cảm biến nhiệt độ môi trường (Ambient Sensing RTD)

Nguyên lý: Đầu đo được đưa ra ngoài không khí xung quanh (không tiếp xúc bề mặt thiết bị) để đo nhiệt độ thời tiết/môi trường.

Ứng dụng: Sử dụng cho các hệ thống chống đông (Freeze Protection) - hệ thống chỉ cấp điện cho cáp gia nhiệt khi nhiệt độ không khí hạ xuống mức cài đặt (ví dụ: < 4 độ C).

Đặc điểm: Thường tích hợp sẵn tấm chắn nắng/mưa hoặc vỏ bảo vệ chuyên dụng ngoài trời (NEMA 4X / IP66).

Cảm biến thả chìm / cắm sâu (Immersion RTD / Thermowell)

Nguên lý: Cảm biến được luồn vào ống bảo vệ (Thermowell) cắm trực tiếp vào lòng chất lỏng bên trong bồn chứa hoặc đường ống dòng chảy.

Ứng dụng: Dùng khi cần đo nhiệt độ chính xác của lưu chất bên trong chứ không chỉ đo bề mặt kim loại bên ngoài.

Thông số kỹ thuật & Tiêu chuẩn vận hành

Loại phần tử đo: Platinum RTD Pt100 ($100\,\Omega$ tại $0^\circ\text{C}$), cấu trúc 3 dây (3-wire) để bù điện trở dây dẫn trên khoảng cách xa.

Dải nhiệt độ hoạt động:

Dải tiêu chuẩn: -50 độ C đến 232 độ C

Dải nhiệt độ cao (High Temp RTD): Lên đến 450 độ C  - 500 độ C  (thường đi kèm vỏ bảo vệ Mineral Insulated).

Vật liệu vỏ bọc (Sheath Material): Thép không gỉ (Inox 316 / 304) hoặc hợp kim Chalcogenide/Inconel chịu ăn mòn hóa chất.

Chứng chỉ chống cháy nổ (Hazardous Area Certification): Đạt các tiêu chuẩn an toàn khắc nghiệt nhất cho vùng nguy hiểm trong nhà máy dầu khí/hóa chất: ATEX, IECEx, FM, CSA (cho Zone 1, Zone 2, Class I Div 1 & 2).

Phụ kiện & Quy cách lắp đặt chuẩn Thermon

Để cảm biến Thermon truyền phản hồi chính xác và không bị hỏng hóc, quá trình thi công cần tuân thủ các quy tắc:

Vị trí đặt cảm biến:

Đặt cách xa cáp gia nhiệt ít nhất 90° đến 180° xung quanh chu vi ống (tránh dán cảm biến đè trực tiếp lên cáp gia nhiệt gây sai lệch nhiệt độ).

Đặt tại vị trí được dự đoán là lạnh nhất trên tuyến ống (xa nguồn cấp nhiệt, gần vị trí tựa giá đỡ hoặc mặt bích).

Cố định:

Phủ băng dính nhôm Thermon AL-20T trùm lên toàn bộ đầu cảm biến để tăng cường khả năng truyền nhiệt từ bề mặt ống vào RTD.

Dây dẫn tín hiệu & Hộp nối:

Sử dụng cáp bọc lót chống nhiễu (Shielded cable) nối từ RTD về bộ điều khiển nếu khoảng cách xa.

Sử dụng bộ kết nối chuyên dụng Thermon Terminator Kit để bảo vệ mối nối khỏi nước, độ ẩm và môi trường ăn mòn.

Cảm biến nhiệt độ Thermon hỗ trợ kiểm soát Heat Tracing

Hệ thống Heat Tracing cần một giá trị nhiệt độ thực tế để quyết định khi nào cáp gia nhiệt phải hoạt động. Cảm biến nhiệt độ Thermon đảm nhiệm nhiệm vụ này bằng cách đo nhiệt tại vị trí lắp đặt và truyền tín hiệu về bộ điều khiển.

Khi nhiệt độ đường ống giảm xuống dưới giá trị yêu cầu, bộ điều khiển có thể cấp nguồn cho cáp gia nhiệt. Khi nhiệt độ đạt mức cài đặt, hệ thống sẽ giảm hoặc ngắt gia nhiệt nhằm tránh tiêu hao điện năng không cần thiết.

Cảm biến RTD Thermon cho độ ổn định cao

Một trong những cấu hình phổ biến của Cảm biến nhiệt độ Thermon là cảm biến RTD sử dụng phần tử platinum. Loại cảm biến này phù hợp với những hệ thống cần đo nhiệt liên tục và yêu cầu tín hiệu ổn định.

RTD Thermon thường được lắp trực tiếp lên bề mặt đường ống hoặc thiết bị. Khi nhiệt độ thay đổi, điện trở của phần tử cảm biến thay đổi tương ứng và tín hiệu được đưa về controller để xử lý.

Cảm biến nhiệt độ Thermon lắp trên đường ống

Đường ống là vị trí sử dụng Cảm biến nhiệt độ Thermon phổ biến nhất. Cảm biến có thể được cố định lên thành ống tại vị trí đại diện cho nhiệt độ của môi chất cần duy trì.

Cách bố trí này giúp hệ thống Heat Tracing kiểm soát nhiệt độ đường ống tốt hơn so với chỉ đo nhiệt độ môi trường. Đặc biệt với dầu, hóa chất hoặc chất lỏng có độ nhớt cao, việc duy trì đúng nhiệt độ giúp quá trình bơm và vận chuyển ổn định hơn.

Sử dụng cho bồn chứa và thiết bị công nghệ

Ngoài đường ống, Cảm biến nhiệt độ Thermon còn được ứng dụng tại bồn chứa, vessel và nhiều thiết bị cần duy trì nhiệt. Cảm biến giúp theo dõi nhiệt độ bề mặt để hệ thống gia nhiệt có thể bù lại lượng nhiệt thất thoát ra môi trường.

Trong các bồn chứa dầu hoặc hóa chất, việc kiểm soát nhiệt độ còn giúp hạn chế tình trạng nguyên liệu bị đông đặc hoặc tăng độ nhớt. Đây là lý do cảm biến nhiệt đóng vai trò quan trọng trong toàn bộ hệ thống gia nhiệt.

Cảm biến Thermon phù hợp môi trường công nghiệp

Các dòng Cảm biến nhiệt độ Thermon được thiết kế hướng đến điều kiện làm việc tại nhà máy. Tùy từng model, cảm biến có thể sử dụng đầu dò bằng thép không gỉ, dây tín hiệu chịu nhiệt và hộp đấu nối bảo vệ.

Một số phiên bản còn được lựa chọn cho khu vực nguy hiểm hoặc môi trường có nhiệt độ cao. Khi sử dụng tại nhà máy dầu khí, hóa chất hoặc khu vực có yêu cầu chống cháy nổ, cần kiểm tra đúng chứng nhận của từng model trước khi lựa chọn.

Cảm biến nhiệt độ Thermon kết hợp với bộ điều khiển Thermon

Cảm biến nhiệt độ Thermon thường làm việc cùng các bộ điều khiển Thermon như Genesis Controller, Genesis Duo, TraceNet ECM hoặc TraceNet TCM2. Cảm biến cung cấp tín hiệu nhiệt độ, còn controller thực hiện chức năng xử lý và điều khiển mạch Heat Tracing.

Sự kết hợp giữa cảm biến, bộ điều khiển và cáp gia nhiệt tạo thành một hệ thống kiểm soát nhiệt hoàn chỉnh. Nhờ đó, người vận hành có thể duy trì nhiệt độ phù hợp cho đường ống và thiết bị trong suốt quá trình sản xuất.

Cảm biến nhiệt độ Thermon cho hệ thống chống đông

Tại những khu vực có nhiệt độ môi trường thấp, đường ống nước hoặc chất lỏng có thể bị đóng băng. Cảm biến nhiệt độ Thermon giúp phát hiện khi nhiệt độ xuống gần giới hạn nguy hiểm để hệ thống Heat Tracing kịp thời hoạt động.

Ứng dụng chống đông thường gặp ở đường ống ngoài trời, hệ thống nước, đường ống công nghệ và các thiết bị đặt tại khu vực lạnh. Khi nhiệt độ tăng trở lại, bộ điều khiển có thể ngắt cáp gia nhiệt dựa trên tín hiệu từ cảm biến.

Lựa chọn cảm biến nhiệt độ Thermon phù hợp

Khi chọn Cảm biến nhiệt độ Thermon, cần quan tâm đến dải nhiệt độ vận hành, loại phần tử RTD, số dây tín hiệu, chiều dài dây, kiểu hộp đấu nối và môi trường lắp đặt. Đối với cảm biến thay thế, model và thông số của thiết bị cũ là dữ liệu rất quan trọng.

Nếu thiết kế hệ thống mới, nên lựa chọn đồng thời cảm biến, bộ điều khiển và cáp gia nhiệt. Việc đồng bộ thiết bị giúp tín hiệu đo ổn định và hệ thống Heat Tracing hoạt động đúng theo yêu cầu nhiệt độ.

Cảm biến nhiệt độ Thermon trong dây chuyền sản xuất

Cảm biến nhiệt độ Thermon được sử dụng trong hệ thống hóa chất, dầu khí, thực phẩm, năng lượng, xử lý nước và nhiều ứng dụng công nghiệp khác. Thiết bị đặc biệt phù hợp với các hệ thống yêu cầu kiểm soát nhiệt liên tục trên đường ống hoặc bồn chứa.

Việc sử dụng đúng cảm biến giúp hệ thống gia nhiệt phản ứng chính xác hơn trước sự thay đổi của nhiệt độ. Đây cũng là yếu tố giúp giảm nguy cơ quá nhiệt, mất nhiệt hoặc đóng băng môi chất.

Cảm biến nhiệt độ Thermon nâng cao độ ổn định cho hệ thống gia nhiệt

Một hệ thống Heat Tracing hoạt động hiệu quả không chỉ phụ thuộc vào cáp gia nhiệt mà còn phụ thuộc vào khả năng đo nhiệt chính xác. Cảm biến nhiệt độ Thermon cung cấp dữ liệu cần thiết để controller điều chỉnh hoạt động của hệ thống theo điều kiện thực tế.

Với nhiều lựa chọn dành cho đường ống, bồn chứa và các ứng dụng nhiệt công nghiệp, Cảm biến nhiệt độ Thermon là thành phần quan trọng trong các hệ thống cần chống đông, duy trì nhiệt và kiểm soát quá trình.
