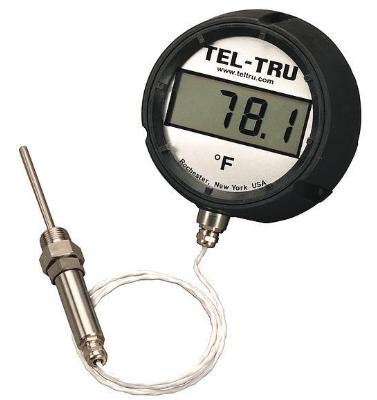

Cảm Biến Nhiệt Độ TEL-TRU – Giải Pháp Đo Nhiệt Độ Chính Xác Cho Nhà Máy
Cảm biến nhiệt độ TEL-TRU được phát triển để thu thập nhiệt độ chính xác trong đường ống, bồn chứa, máy chế biến và dây chuyền tự động hóa. Thiết bị phù hợp với cả môi trường công nghiệp thông thường lẫn các quy trình yêu cầu điều kiện vệ sinh cao.
Cảm biến nhiệt độ TEL-TRU là gì?
Cảm biến nhiệt độ TEL-TRU là thiết bị sử dụng phần tử nhạy nhiệt để chuyển đổi sự thay đổi nhiệt độ thành tín hiệu điện.
Tín hiệu này có thể được đưa về:
PLC;
bộ điều khiển nhiệt độ;
màn hình HMI;
bộ ghi dữ liệu;
hệ thống SCADA;
bộ transmitter;
hoặc hệ thống giám sát từ xa.
Nguyên lý hoạt động của cảm biến RTD TEL-TRU
RTD đo nhiệt độ bằng sự thay đổi điện trở
RTD là viết tắt của Resistance Temperature Detector.
Thiết bị hoạt động dựa trên mối quan hệ giữa nhiệt độ và điện trở của kim loại.
Khi nhiệt độ thay đổi, điện trở của phần tử platinum cũng thay đổi. Bộ điều khiển đo giá trị điện trở này và chuyển đổi thành giá trị nhiệt độ tương ứng.
TEL-TRU sử dụng phần tử platinum RTD vì vật liệu này có đặc tính ổn định, độ lặp lại tốt và phù hợp với các ứng dụng đo chính xác. Hãng hiện đề cập đến các cấu hình Pt100 và Pt1000 trong danh mục RTD.
Pt100 và Pt1000 khác nhau như thế nào?
Pt100 có điện trở danh định 100 Ω tại 0°C.
Pt1000 có điện trở danh định 1.000 Ω tại 0°C.
Pt100 được sử dụng phổ biến trong công nghiệp và tương thích với nhiều bộ điều khiển.
Pt1000 có tín hiệu điện trở lớn hơn. Đặc điểm này có thể hữu ích trong những ứng dụng cần giảm ảnh hưởng của điện trở dây dẫn.
Việc chọn Pt100 hay Pt1000 cần căn cứ vào bộ điều khiển, chiều dài dây và kiến trúc hệ thống.
Tín hiệu RTD được đưa về hệ thống ra sao?
Cảm biến RTD có thể kết nối trực tiếp với bộ điều khiển bằng cấu hình 2 dây, 3 dây hoặc 4 dây.
Trong đó, cấu hình 3 dây thường được sử dụng nhiều trong công nghiệp. Thiết kế này giúp bù một phần sai số điện trở của dây dẫn.
Cấu hình 4 dây phù hợp với ứng dụng yêu cầu độ chính xác cao hơn.
Ngoài ra, Cảm biến nhiệt độ TEL-TRU có thể kết hợp transmitter để chuyển tín hiệu RTD thành tín hiệu tiêu chuẩn như 4–20 mA.
So sánh cảm biến nhiệt độ TEL-TRU và đồng hồ nhiệt độ TEL-TRU
| Tiêu chí | Cảm biến nhiệt độ TEL-TRU | Đồng hồ nhiệt độ TEL-TRU |
|---|---|---|
| Chức năng chính | Tạo tín hiệu nhiệt độ | Hiển thị trực tiếp |
| Vị trí đọc giá trị | Tủ điều khiển hoặc hệ thống SCADA | Tại hiện trường |
| Kết nối PLC | Có | Tùy dòng |
| Khả năng ghi dữ liệu | Có thể tích hợp | Hạn chế hơn |
| Điều khiển tự động | Phù hợp | Chủ yếu giám sát |
| Bảo trì | Cần kiểm tra tín hiệu và dây dẫn | Kiểm tra cơ cấu hiển thị |
Hai dòng sản phẩm không thay thế hoàn toàn cho nhau.
Trong nhiều hệ thống, cảm biến điện và đồng hồ hiển thị tại chỗ được lắp đồng thời để tạo hai kênh giám sát độc lập.
So sánh cảm biến RTD TEL-TRU với thermocouple
| Tiêu chí | RTD TEL-TRU | Thermocouple |
| Độ chính xác | Cao | Phụ thuộc từng loại |
| Độ ổn định lâu dài | Tốt | Có thể trôi tín hiệu |
| Tốc độ phản hồi | Trung bình | Thường nhanh hơn |
| Dải nhiệt độ | Rộng | Có thể rộng hơn RTD |
| Tín hiệu | Điện trở | Điện áp mV |
| Ứng dụng phù hợp | Đo chính xác | Nhiệt độ rất cao |
RTD phù hợp khi ưu tiên độ chính xác và độ lặp lại.
Thermocouple phù hợp khi cần đo nhiệt độ rất cao hoặc cần thời gian phản hồi nhanh.
Hướng dẫn lựa chọn cảm biến nhiệt độ TEL-TRU
Xác định dải nhiệt độ thực tế
Không nên chỉ chọn theo nhiệt độ vận hành bình thường.
Cần tính thêm nhiệt độ khởi động, nhiệt độ vệ sinh và nhiệt độ bất thường có thể xảy ra.
Chọn phần tử Pt100 hoặc Pt1000
Lựa chọn cần tương thích với PLC hoặc bộ điều khiển hiện có.
Không nên thay Pt100 bằng Pt1000 nếu bộ điều khiển không hỗ trợ.
Xác định số dây
Cảm biến 2 dây có cấu trúc đơn giản nhưng sai số dây dẫn lớn hơn.
Cảm biến 3 dây được dùng phổ biến trong nhà máy.
Cảm biến 4 dây phù hợp với yêu cầu đo chính xác cao.
Chọn chiều dài đầu dò
Đầu dò phải tiếp cận đúng vùng nhiệt độ đại diện.
Nếu đầu dò quá ngắn, giá trị đo có thể chịu ảnh hưởng của nhiệt độ thành ống.
Nếu đầu dò quá dài, nguy cơ rung và hư hỏng cơ học sẽ tăng.
Chọn đường kính đầu dò
Đầu dò nhỏ phản hồi nhanh hơn.
Đầu dò lớn thường có độ bền cơ học tốt hơn.
Chọn kết nối quá trình
Cần kiểm tra đúng loại ren, kích thước ren, kết nối vệ sinh hoặc fitting.
Sai kết nối có thể khiến cảm biến không thể lắp vào hệ thống.
Chọn vật liệu tiếp xúc
Vật liệu đầu dò phải tương thích với môi chất.
Đối với hóa chất ăn mòn, cần kiểm tra cả vật liệu đầu dò và thermowell.
Xác định có cần transmitter hay không
Transmitter phù hợp khi tín hiệu cần truyền xa.
Tín hiệu 4–20 mA cũng thuận tiện khi kết nối PLC và hệ thống SCADA.
Câu hỏi thường gặp về cảm biến nhiệt độ TEL-TRU
Cảm biến nhiệt độ TEL-TRU dùng loại phần tử nào?
TEL-TRU sử dụng phần tử RTD platinum, gồm các cấu hình Pt100 và Pt1000. Platinum được lựa chọn nhờ độ ổn định, độ chính xác và độ tin cậy cao.
Cảm biến TEL-TRU có truyền tín hiệu 4–20 mA không?
Có thể lựa chọn cụm RTD tích hợp compact transmitter để truyền tín hiệu về PLC hoặc bộ điều khiển. Cấu hình cụ thể cần được kiểm tra theo mã đặt hàng.
