Cảm biến ngọn lửa Fireye cho hệ thống đầu đốt dầu và gas
Cảm biến ngọn lửa Fireye cung cấp tín hiệu xác nhận trạng thái cháy, giúp bộ điều khiển Fireye theo dõi đầu đốt từ lúc đánh lửa đến khi vận hành ổn định. Thiết bị sử dụng công nghệ UV, IR hoặc kết hợp UV/IR để nhận biết ngọn lửa trong buồng đốt. Khi được lựa chọn và lắp đặt phù hợp, cảm biến ngọn lửa Fireye hỗ trợ hệ thống phát hiện mất lửa và thực hiện phản ứng bảo vệ theo thiết kế.
Cảm biến ngọn lửa Fireye theo dõi trực tiếp vùng cháy
Hiệu quả giám sát đầu đốt phụ thuộc vào khả năng nhận biết đúng ngọn lửa cần theo dõi. Một ngọn lửa xuất hiện trong buồng đốt chưa đủ để xác nhận rằng đầu đốt đang được giám sát hoạt động bình thường. Đặc biệt ở hệ thống nhiều đầu đốt, cảm biến cần được bố trí để hạn chế ảnh hưởng từ lửa lân cận.
Cảm biến ngọn lửa Fireye được lựa chọn theo đặc điểm nhiên liệu, hình dạng ngọn lửa và cấu trúc buồng đốt. Vị trí quan sát phải phù hợp với mục đích giám sát lửa mồi hoặc lửa chính. Việc xác định đúng vùng cháy giúp tín hiệu phản ánh sát trạng thái vận hành của thiết bị.
Tín hiệu phản hồi cho bộ điều khiển đầu đốt
Cảm biến ngọn lửa Fireye là một thành phần trong mạch giám sát cháy. Tín hiệu từ cảm biến được xử lý bởi thiết bị tích hợp hoặc bộ khuếch đại và bộ điều khiển tương thích, tùy cấu hình. Vì vậy, khả năng hoạt động cần được đánh giá trên toàn bộ mạch kết nối.
Khi chọn cảm biến thay thế, cần kiểm tra loại tín hiệu, nguồn cấp và thiết bị xử lý đi kèm. Hai đầu dò có hình dáng tương tự có thể sử dụng nguyên lý hoặc giao diện khác nhau. Đối chiếu đầy đủ mã hàng giúp tránh lựa chọn sai ngay từ bước mua thiết bị.
Giám sát ở nhiều mức tải
Đầu đốt có thể thay đổi hình dạng và cường độ ngọn lửa khi chuyển từ tải thấp sang tải cao. Góc quan sát phù hợp ở một chế độ chưa chắc cho tín hiệu tốt ở tất cả chế độ vận hành. Do đó, cảm biến ngọn lửa Fireye cần được kiểm tra trong phạm vi tải thực tế của hệ thống.
Quá trình kiểm tra nên ghi nhận tín hiệu ở từng trạng thái để phục vụ hiệu chỉnh và bảo trì. Nếu xuất hiện mất tín hiệu tại một mức tải, cần xem xét cả vị trí đầu dò và tình trạng quá trình đốt. Không nên chỉ tăng độ nhạy mà bỏ qua nguyên nhân làm tín hiệu thay đổi.
Chọn công nghệ cảm biến ngọn lửa Fireye theo nhiên liệu
Công nghệ UV cho giám sát bức xạ tử ngoại
Cảm biến ngọn lửa Fireye UV nhận biết bức xạ tử ngoại phát ra từ ngọn lửa. Danh mục của hãng có nhiều dòng UV với cấu tạo và cách kết nối khác nhau. Một số phiên bản có chức năng tự kiểm tra, phục vụ yêu cầu giám sát liên tục theo ứng dụng được quy định. www.fireye.com
Khi lựa chọn công nghệ UV, cần đối chiếu nhiên liệu, chế độ hoạt động và bộ điều khiển đang sử dụng. Yêu cầu chạy liên tục hay theo chu kỳ ảnh hưởng đến việc chọn phiên bản. Tên gọi “cảm biến UV Fireye” cần đi kèm mã đầy đủ để xác định đúng thiết bị.
Công nghệ IR cho giám sát bức xạ hồng ngoại
Cảm biến ngọn lửa Fireye IR sử dụng tín hiệu hồng ngoại để nhận biết ngọn lửa. Hãng cung cấp các dòng IR như 48PT2, Phoenix và InSight Series 4. Từng dòng có chức năng xử lý và yêu cầu tích hợp riêng, cần được kiểm tra trước khi lắp vào hệ thống.
Ở ứng dụng IR, việc đánh giá vùng quan sát cần tính đến các nguồn bức xạ xuất hiện trong buồng đốt. Cảm biến phải nhận biết được đặc điểm ngọn lửa cần giám sát theo cấu hình phù hợp. Lựa chọn đúng công nghệ và vị trí lắp giúp quá trình kiểm tra tín hiệu có cơ sở rõ ràng hơn.
Công nghệ UV/IR cho cấu hình giám sát linh hoạt
Cảm biến ngọn lửa Fireye kết hợp UV/IR sử dụng hai kênh cảm biến trong cùng thiết bị. Dòng InSight II 95DSS3 có thể cấu hình rơ le ngọn lửa theo tín hiệu UV, IR hoặc kết hợp cả hai, tùy hướng dẫn kỹ thuật. Khả năng này tạo thêm lựa chọn khi thiết lập giám sát cho ứng dụng cụ thể.
Việc sử dụng hai công nghệ cần đi kèm kiểm tra tại hiện trường. Mỗi kênh phải được đánh giá theo ngọn lửa, nhiên liệu và chế độ tải của đầu đốt. Cấu hình phù hợp được xác nhận qua thử nghiệm thực tế, thay vì chỉ dựa vào số lượng cảm biến tích hợp.
Những dòng cảm biến ngọn lửa Fireye đáng chú ý
Phoenix Series 2 sử dụng cảm biến bán dẫn UV hoặc IR kết hợp bộ xử lý vi xử lý. Đây là nhóm cảm biến ngọn lửa Fireye có các phiên bản thuộc dòng 85UVF/85IRF. Khi chọn hàng, cần giữ đầy đủ hậu tố của mã để đối chiếu đúng biến thể.
InSight Series 4 và InSight II phục vụ những yêu cầu giám sát khác nhau. Series 4 có phiên bản UV hoặc IR và tích hợp các chức năng xử lý trong đầu dò; InSight II sử dụng cả UV và IR. Phạm vi chức năng cần được xác nhận theo tài liệu của model được chọn.
Phiên bản tự kiểm tra cho vận hành liên tục

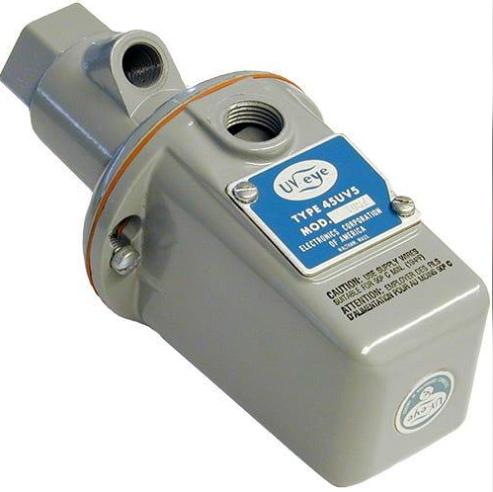

Một số cảm biến ngọn lửa Fireye có chức năng tự kiểm tra, chẳng hạn UV7SC và 45UV5. Chức năng này là một tiêu chí cần xem xét khi chọn thiết bị cho ứng dụng giám sát liên tục. Tuy nhiên, khả năng kết nối và phạm vi sử dụng vẫn phụ thuộc từng dòng.
Khi thay cảm biến tự kiểm tra, cần xác nhận bộ điều khiển hoặc bộ khuếch đại có hỗ trợ đúng thiết bị hay không. Không thay bằng phiên bản không tự kiểm tra chỉ vì cùng công nghệ UV. Việc đối chiếu phải dựa trên cấu hình hệ thống và yêu cầu vận hành hiện hữu.
Vị trí lắp ảnh hưởng đến cảm biến ngọn lửa Fireye
Góc quan sát và vật cản
Cảm biến ngọn lửa Fireye cần có đường quan sát phù hợp đến vùng cháy. Đường ống ngắm, kết cấu buồng đốt hoặc vật cản có thể ảnh hưởng đến lượng bức xạ tới đầu dò. Khi khảo sát, cần xem xét cả trạng thái vận hành và khả năng thay đổi vị trí ngọn lửa theo tải.
Với hệ thống nhiều đầu đốt, góc quan sát phải được kiểm tra khi các đầu đốt khác hoạt động. Mục đích là xác nhận cảm biến theo dõi đúng nguồn lửa được chỉ định. Đây là bước quan trọng khi nghiệm thu hoặc hiệu chỉnh lại hệ thống.
Nhiệt độ và tình trạng cửa sổ quang học
Nhiệt độ tại vị trí lắp phải nằm trong giới hạn của đúng model và phụ kiện sử dụng. Cần kiểm tra yêu cầu về cách nhiệt, làm mát hoặc khí làm sạch nếu tài liệu kỹ thuật quy định. Những điều kiện này ảnh hưởng đến khả năng duy trì hoạt động của cảm biến.
Cửa sổ quang học cần được giữ sạch để tín hiệu không bị suy giảm bởi bụi hoặc cặn bám. Việc vệ sinh phải phù hợp với vật liệu và hướng dẫn của hãng. Sau khi vệ sinh cảm biến ngọn lửa Fireye, cần kiểm tra lại tín hiệu trước khi đưa hệ thống trở về vận hành.
Phân loại theo Công nghệ Cảm biến
Cảm biến Tử ngoại (UV - Ultraviolet Scanners)
Nguyên lý: Phát hiện bức xạ tia cực tím trong dải phổ hẹp phát ra từ ngọn lửa.
Ứng dụng: Thích hợp nhất cho các đầu đốt nhiên liệu khí (Gas, LPG, CNG) hoặc dầu nhẹ (DO).
Đặc điểm: Độ nhạy cao, phản hồi nhanh, không bị ảnh hưởng bởi bức xạ nhiệt từ tường lò gạch chịu nhiệt (solar/refractory blind).
Cảm biến Hồng ngoại (IR - Infrared Scanners)
Nguyên lý: Cảm nhận bức xạ hồng ngoại kết hợp với tần số nhấp nháy (flicker frequency) đặc trưng của ngọn lửa.
Ứng dụng: Thích hợp cho nhiên liệu dầu nặng (FO), than phun, khí thải lò dầu mỏ hoặc môi trường có nhiều sương dầu/khói.
Đặc điểm: Xuyên qua khói bụi tốt hơn UV, không bị báo giả bởi muội than.
Cảm biến Kép (Dual UV/IR Scanners)
Nguyên lý: Tích hợp cả 2 đầu dò UV và IR trên cùng một thiết bị vi xử lý.
Ứng dụng: Các hệ thống lò đốt đa nhiên liệu (Dual-fuel burners) hoặc hệ thống yêu cầu độ phân biệt ngọn lửa (Flame Discrimination) cực cao giữa các đầu đốt đặt sát nhau.
Các Dòng Cảm biến Fireye Phổ Biến
Dòng Tích hợp Vi xử lý Thông minh (Integrated / Smart Scanners)
Các dòng này tích hợp sẵn bộ xử lý tín hiệu và Rơ-le ngay trên thân đầu quét (không cần bộ khuếch đại riêng):

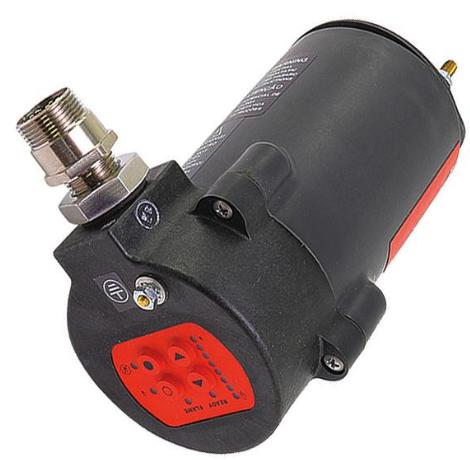

InSight® Series (95DSS2, 95DSS3, 95S4UV, 95S4IR): Dòng cao cấp nhất, đáp ứng tiêu chuẩn SIL 3, có màn hình cấu hình, tích hợp ngõ ra 4-20mA và truyền thông RS-485.
Phoenix™ Series 2 (85UVF, 85IRF): Thiết kế gọn nhẹ, đạt chuẩn chống cháy nổ (ATEX/IECEx / Class I Div 2), tự động cài đặt độ nhạy (Auto-tune).
Simplicity™ Series (65UV5): Cấu hình đơn giản, chuyên dùng cho các ứng dụng công nghiệp nhẹ.
Dòng Cảm biến Truyền thống (Discrete / Self-Check & Non-Self-Check)
Kết nối trực tiếp về các bộ điều khiển như Flame-Monitor E110, MicroM, BurnerLogix:
Phụ kiện Bổ trợ Lắp đặt
Ống làm mát & Thổi bụi (Cooling/Purge Air Flange): Cung cấp khí nén sạch giúp làm mát đầu dò và ngăn bụi bám lên mặt kính cảm biến.
Khớp nối cách nhiệt (Heat Insulator): Ngăn nhiệt độ cao từ vách lò truyền trực tiếp vào thân cảm biến.
Kính thạch anh (Quartz Window Union): Cách ly áp suất buồng đốt và bảo vệ ống thu quang học.
Dây sợi quang (Fiber Optic Bundles - IRFK/UVFK): Sử dụng khi môi trường lắp đặt có nhiệt độ quá cao hoặc không gian hẹp không thể gắn trực tiếp scanner.
