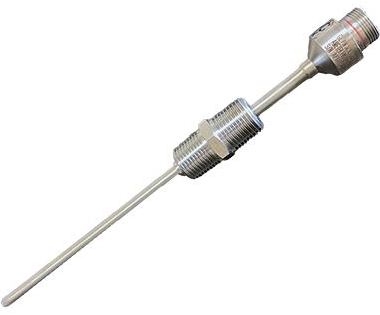

Cảm Biến Đo Mức AMETEK
Mỗi ngày, hàng nghìn lít nước, dầu, dung môi hoặc hóa chất được đưa vào nhà máy. Nguyên liệu đi qua xe bồn, đường ống, bồn trung gian, thiết bị phản ứng và khu vực xử lý cuối cùng.
Ở mỗi công đoạn, nhà vận hành đều phải trả lời một câu hỏi: trong bồn còn bao nhiêu nguyên liệu?
Một câu trả lời không chính xác có thể làm bơm chạy khô, bồn bị tràn hoặc dây chuyền ngừng hoạt động. Sai số đo mức cũng có thể khiến bộ phận mua hàng đặt nguyên liệu quá sớm hoặc quá muộn.
Cảm biến đo mức AMETEK được sử dụng để biến chiều cao vật liệu thành dữ liệu có thể theo dõi, cảnh báo và điều khiển. AMETEK Level Measurement Solutions hiện tập hợp nhiều thương hiệu chuyên về đo mức và điều khiển quá trình. Danh mục này có các giải pháp đo mức điểm, đo liên tục, đo giao diện và thiết bị chỉ thị tại chỗ.
Thay vì chỉ giới thiệu từng công nghệ, bài viết sẽ theo sát hành trình của nguyên liệu. Qua đó, người đọc có thể hiểu Cảm biến đo mức AMETEK tham gia vào hoạt động của nhà máy như thế nào.
Chặng đầu tiên: nguyên liệu được đưa vào bồn chứa
Một xe bồn chở hóa chất đến nhà máy. Nhân viên vận hành mở van và khởi động bơm nhập liệu.
Ngay từ thời điểm này, hệ thống đo mức đã phải làm việc.
Nếu bồn còn ít nguyên liệu, quá trình bơm có thể tiếp tục. Nếu bồn gần đầy, hệ thống phải phát cảnh báo hoặc dừng bơm.
Vấn đề nằm ở chỗ người vận hành không thể nhìn trực tiếp bên trong nhiều loại bồn. Bồn có thể kín, đặt trên cao hoặc chứa môi chất nguy hiểm.
Cảm biến đo mức AMETEK cung cấp dữ liệu để người vận hành biết mức vật liệu mà không cần mở bồn. Tín hiệu có thể được đưa đến màn hình tại chỗ, PLC hoặc hệ thống giám sát trung tâm.
Tại công đoạn nhập liệu, hai chức năng thường được quan tâm:
Đo liên tục lượng nguyên liệu trong bồn.
Cảnh báo mức cao để chống tràn.
Hai chức năng này không hoàn toàn giống nhau.
Thiết bị đo liên tục cho biết mức thay đổi từ thấp đến cao. Công tắc mức chỉ xác nhận vật liệu đã chạm đến một vị trí nhất định.
Một dự án có thể sử dụng đồng thời cả hai thiết bị. Cảm biến đo mức AMETEK theo dõi liên tục, còn công tắc mức cao đóng vai trò bảo vệ độc lập.
Tín hiệu đo mức đi từ bồn đến phòng điều khiển như thế nào?
Một điểm đo mức hoàn chỉnh thường gồm nhiều tầng.
Bề mặt môi chất thay đổi.
Cảm biến nhận biết sự thay đổi.
Bộ điện tử chuyển đổi thành tín hiệu.
Tín hiệu được truyền qua cáp.
PLC đọc tín hiệu.
Phần mềm chuyển đổi thành phần trăm.
SCADA hiển thị xu hướng.
Hệ thống quản lý sử dụng dữ liệu để tính tồn kho.
Chỉ cần một tầng cấu hình sai, kết quả cuối cùng cũng sai.
Ví dụ, Cảm biến đo mức AMETEK được cài dải 0–5 m. Tuy nhiên, PLC lại được cấu hình theo dải 0–6 m.
Cảm biến có thể xuất đúng tín hiệu nhưng màn hình vẫn hiển thị sai.
Khi kiểm tra lỗi, kỹ sư không nên thay cảm biến ngay. Cần xác minh lần lượt:
Giá trị thực trong bồn.
Giá trị tại cảm biến.
Tín hiệu đầu ra.
Giá trị PLC nhận được.
Cách phần mềm quy đổi.
Bảng dung tích của bồn.
Khi nào báo mức sai không phải lỗi của Cảm biến đo mức AMETEK?
Đây là tình huống rất thường gặp.
Một kỹ sư nhìn thấy tín hiệu bất thường và cho rằng cảm biến hỏng. Tuy nhiên, nguyên nhân có thể nằm ở quá trình.
Bồn bị bám cặn
Cặn có thể thay đổi hình dạng bề mặt hoặc bám trực tiếp lên đầu dò.
Tỷ trọng môi chất thay đổi
Các công nghệ dựa trên áp suất hoặc lực nổi có thể chịu ảnh hưởng từ tỷ trọng.
Bọt quá dày
Lớp bọt khiến bề mặt phản xạ khác với chất lỏng phía dưới.
Bồn tạo chân không hoặc tăng áp
Áp suất trong bồn có thể ảnh hưởng đến một số phương pháp đo.
Dây tín hiệu bị nhiễu
Cáp đi gần biến tần hoặc động cơ công suất lớn có thể gây dao động tín hiệu.
Cấu hình sai đơn vị
Mét, milimét, inch hoặc phần trăm có thể bị chuyển đổi sai.
Trước khi kết luận Cảm biến đo mức AMETEK bị lỗi, cần tách rõ lỗi thiết bị và lỗi ứng dụng.
model cảm biến đo mức AMETEK
Nhóm Cảm Biến Đo Mức Liên Tục (Continuous Level Transmitters)
Các model này dùng để đo lường và giám sát liên tục phần trăm (%) hoặc chiều cao cột chất lỏng/chất rắn trong bồn chứa theo thời gian thực (xuất tín hiệu 4-20mA/HART).
Dòng Radar Dẫn Sóng (Guided Wave Radar - GWR)
Model tiêu biểu: Magnetrol Eclipse® Model 706 (Thuộc hệ sinh thái AMETEK)
Nguyên lý: Phát sóng điện từ dọc theo một que đo (probe) thả chìm trong bồn. Sóng phản xạ lại khi gặp bề mặt chất lưu để tính toán khoảng cách.
Ứng dụng: Đo mức chất lỏng có hơi nước bốc lên mạnh, bọt khí dày đặc, hoặc đo ranh giới giữa hai lớp chất lỏng (nước và dầu) trong bồn tách lọc của ngành dầu khí.
Thông số: Chịu nhiệt độ lên tới 430°C và áp suất đến 430 bar.
Dòng Điện Dung RF Admittance (RF Capatitances)
Model tiêu biểu: Drexelbrook Universal IV™ (Model 408-6200-001)
Nguyên lý: Sử dụng dòng xoay chiều tần số cao RF để đo độ dẫn điện và điện dung của môi trường xung quanh que đo.
Tính năng độc quyền: Công nghệ Cote-Shield™ giúp cảm biến tự động bỏ qua sai số do lớp bùn sệt, hóa chất keo bám dính trên thân que đo.
Ứng dụng: Đo mức liên tục cho các bồn chứa chất lỏng dễ bám dính như nhựa đường, bùn thải, keo, xi-rô thực phẩm, axit đậm đặc.
Dòng Siêu Âm Không Tiếp Xúc (Ultrasonic Level Transmitters)
Model tiêu biểu: Drexelbrook USonic™ Series (Ví dụ: USonic-R)
Nguyên lý: Phát sóng siêu âm từ đỉnh bồn xuống bề mặt chất lỏng và thu hồi sóng phản xạ.
Ứng dụng: Đo mức nước thải, hóa chất nhẹ, hoặc dùng đo lưu lượng nước qua kênh hở (Open Channel Flow).
Ưu điểm: Giá thành tối ưu, không tiếp xúc trực tiếp với lưu chất, dễ lắp đặt.
Nhóm Cảm Biến Báo Mức Điểm (Point Level Switches)
Các dòng này hoạt động như các công tắc cảnh báo mức giới hạn (Báo đầy - High Alarm / Báo cạn - Low Alarm) để chống tràn bồn hoặc chống cạn bơm.
Công Tắc Báo Mức Điện Dung RF Admittance
Model tiêu biểu: Drexelbrook IntelliPoint™ RF Series hoặc The Point™ Series
Đặc điểm: Thiết kế không có bộ phận chuyển động (Solid-state), độ bền cơ khí cực cao. Nhận diện chính xác trạng thái tiếp xúc chất lỏng/chất rắn bất chấp hiện tượng bám phủ bề mặt.
Ứng dụng: Cảnh báo đầy/cạn trong các silo chứa hạt nhựa, cám, xi măng, than cám hoặc các bồn chứa hóa chất ăn mòn.
Công Tắc Báo Mức Kiểu Rung (Tuning Fork Switches)
Model tiêu biểu: Magnetrol Thermatel® / Echotel®
Nguyên lý: Đầu dò dạng âm thoa rung ở tần số cố định trong không khí. Khi chất lỏng ngập vào âm thoa, tần số rung thay đổi và kích hoạt rơ-le báo động.
Ứng dụng: Thích hợp cho các chất lỏng sạch, nước sinh hoạt, nước cấp lò hơi.
Bảng Tổng Hợp Lựa Chọn Model Theo Ứng Dụng Thực Tế
| Ứng dụng thực tế | Tính chất lưu chất | Model khuyến nghị tốt nhất | Công nghệ cốt lõi |
| Bồn dầu thô, condensate | Áp suất cao, nhiệt độ cao, có bọt | Magnetrol Eclipse 706 | Radar dẫn sóng (GWR) |
| Bồn chứa hóa chất dễ bám dính | Keo, bùn, axit bám dính đầu đo | Drexelbrook Universal IV | RF Admittance (Cote-Shield) |
| Bể chứa nước thải nhà máy | Chất lỏng thông thường, không tiếp xúc | Drexelbrook USonic | Sóng siêu âm (Ultrasonic) |
| Silo chứa chất rắn (xi măng, bột) | Bụi mịn, khối lượng riêng thay đổi | Drexelbrook IntelliPoint | Điện dung RF dải rộng |
Cách kiểm tra một Cảm biến đo mức AMETEK trước khi đưa vào vận hành
Sau khi lắp đặt, không nên đưa thiết bị vào điều khiển tự động ngay.
Kỹ sư nên kiểm tra theo các mức thực tế:
Bồn rỗng.
Mức thấp.
Mức trung bình.
Mức cao.
Điểm cảnh báo đầy.
Điểm dừng bơm.
Giá trị thực tế cần được so sánh với tín hiệu cảm biến và màn hình PLC.
Nếu bồn không thể nạp đầy trong quá trình chạy thử, có thể mô phỏng tín hiệu đầu ra để kiểm tra logic điều khiển. Tuy nhiên, việc mô phỏng không thay thế hoàn toàn kiểm tra tại hiện trường.
Đối với Cảm biến đo mức AMETEK đóng vai trò chống tràn, cần thử cả tín hiệu cảnh báo và hành động liên động.
Một cảnh báo xuất hiện trên màn hình nhưng không dừng được bơm vẫn chưa thể xem là hệ thống an toàn hoàn chỉnh.
Bảo trì Cảm biến đo mức AMETEK theo dấu hiệu vận hành
Không phải cảm biến nào cũng cần tháo ra vệ sinh theo cùng một chu kỳ.
Tần suất bảo trì nên dựa trên môi chất và xu hướng tín hiệu.
Cần kiểm tra khi xuất hiện các dấu hiệu:
Giá trị dao động nhiều hơn bình thường.
Mức không về 0 khi bồn rỗng.
Mức không tăng khi đang nhập liệu.
Tín hiệu bị giữ tại một giá trị.
Cảnh báo mức cao xuất hiện quá sớm.
Giá trị thực tế lệch dần theo thời gian.
Thiết bị mất kết nối với PLC.
Đầu dò có dấu hiệu ăn mòn hoặc bám cặn.
Với các thiết bị có bộ phận chuyển động, cần kiểm tra khả năng kẹt cơ khí. Với cảm biến điện tử, cần xem xét nguồn cấp, dây tín hiệu và cài đặt.
AMETEK LMS cho biết hệ thống dịch vụ của hãng hướng đến việc tăng năng suất thiết bị, giảm chi phí sở hữu và tối đa hóa hiệu quả đầu tư của thiết bị đo.
Giá trị lớn nhất của Cảm biến đo mức AMETEK không nằm ở con số phần trăm
Một con số 65% trên màn hình chỉ là kết quả cuối cùng.
Giá trị thực sự của Cảm biến đo mức AMETEK nằm ở những quyết định được tạo ra từ dữ liệu đó.
Nhà máy biết lúc nào cần nhập nguyên liệu.
Bơm được dừng trước khi chạy khô.
Bồn được bảo vệ trước nguy cơ tràn.
Dây chuyền được chuyển sang bồn dự phòng đúng thời điểm.
Bộ phận sản xuất có thể theo dõi mức tiêu thụ.
Bộ phận bảo trì có dữ liệu để phát hiện bất thường.
Khi được lựa chọn và cài đặt đúng, Cảm biến đo mức AMETEK không chỉ đo chiều cao chất lỏng. Thiết bị trở thành một phần của quản lý tồn kho, an toàn quá trình và tự động hóa nhà máy.
