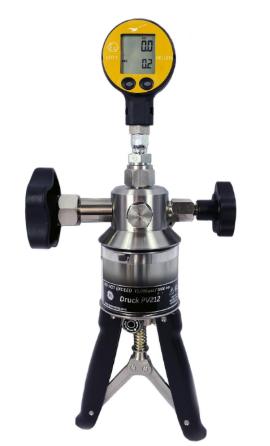

Bơm tay thủy lực Druck PV212-22-TK-N – Bộ tạo áp 700 bar phục vụ hiệu chuẩn

Bơm tay thủy lực Druck PV212-22-TK-N là bộ tạo áp suất bằng tay dành cho công việc kiểm tra, hiệu chuẩn thiết bị đo áp suất. Sản phẩm có dải tạo áp 0–700 bar, tương đương mức danh định 0–10.000 psi, phù hợp sử dụng tại phòng đo lường, xưởng bảo trì và hiện trường.

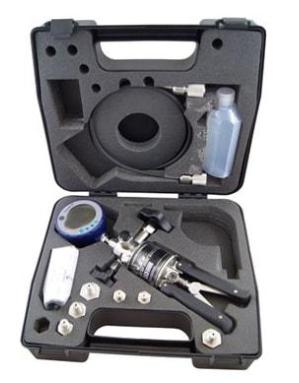

Cấu hình Druck PV212-22-TK-N gồm bơm, hộp vận chuyển, bộ đầu chuyển và ống kết nối theo tùy chọn NPT. Đây là nguồn tạo áp; khi thực hiện phép hiệu chuẩn, người dùng cần kết hợp thiết bị đo chuẩn phù hợp

Hiểu đúng cấu hình Druck PV212-22-TK-N

Khi đặt mua thiết bị hiệu chuẩn, việc xác định đầy đủ hậu tố giúp tránh nhầm dải áp, loại ren hoặc phạm vi phụ kiện.

Druck PV212-22-TK-N không bao gồm đồng hồ số DPI104 trong cấu hình TK. Nếu cần một bộ vừa tạo áp vừa đọc giá trị áp suất chuẩn, phải xác định thêm đồng hồ hoặc thiết bị hiệu chuẩn đi cùng.

Ngoài ra, hậu tố N không có nghĩa mọi thiết bị cần kiểm tra đều có thể kết nối trực tiếp. Kích thước ren, ren đực hoặc ren cái và phương pháp làm kín vẫn cần được đối chiếu trước khi lắp.

Cảm biến áp suất Druck

Thông số chính của bơm tay Druck PV212-22-TK-N

Kích thước và khối lượng trên áp dụng cho bơm, không phải toàn bộ kiện hàng gồm hộp và phụ kiện.

Từ tạo áp nhanh đến chỉnh đúng điểm kiểm tra

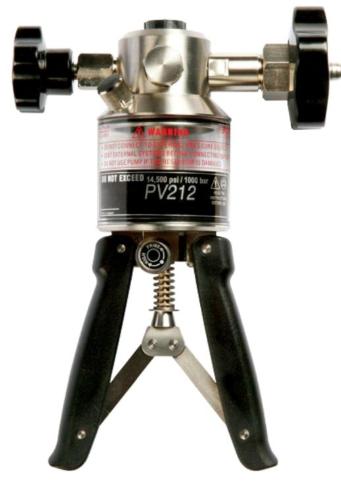

Trong phép kiểm tra áp suất, kỹ thuật viên thường cần đưa hệ thống đến gần điểm yêu cầu, sau đó điều chỉnh chậm để đọc kết quả. Bơm tay thủy lực Druck PV212-22-TK-N hỗ trợ hai thao tác này bằng tay bơm và cơ cấu tinh chỉnh riêng.

Tay bơm đưa hệ thống đến gần áp suất yêu cầu

Chuyển động của tay bơm đẩy chất lỏng vào mạch thử kín. Khi chất lỏng được nạp vào không gian kết nối với thiết bị cần kiểm tra, áp suất tăng lên.

Trước khi tăng áp, cần mồi và loại bỏ khí trong đường ống. Khí còn sót lại có thể khiến hệ thống phản hồi chậm, khó ổn định hoặc phải thao tác nhiều hơn để đạt điểm thử.

Núm vernier hỗ trợ điều chỉnh từng điểm áp

Khi đã đến gần giá trị mong muốn, người vận hành sử dụng núm tinh chỉnh để thay đổi áp suất có kiểm soát.

Ví dụ, với một đồng hồ có thang đo 0–100 bar, kỹ thuật viên có thể xây dựng các điểm kiểm tra phân bố trên thang đo theo quy trình áp dụng. Tại mỗi điểm, cần chờ giá trị ổn định rồi mới ghi kết quả.

Cơ cấu tinh chỉnh giúp tiếp cận điểm đo thuận tiện hơn. Độ chính xác của kết quả vẫn phụ thuộc vào chuẩn đo, điều kiện thử và phương pháp thực hiện.

Giảm áp để kiểm tra chiều về

Nhiều quy trình yêu cầu ghi số liệu cả khi tăng áp và giảm áp nhằm đánh giá độ trễ của thiết bị. Khi đó, việc giảm áp cần thực hiện từ từ, tránh đi qua điểm kiểm tra quá nhanh.

Sau khi hoàn tất, phải xả hết áp trước khi tháo đầu nối hoặc thay thiết bị.

Ứng dụng thực tế của Druck PV212-22-TK-N

So sánh sai lệch của đồng hồ áp suất

Một cách bố trí phổ biến là kết nối đồng hồ chuẩn và đồng hồ cần kiểm tra vào cùng mạch áp. Druck PV212-22-TK-N tạo áp cho mạch, còn kỹ thuật viên đọc và so sánh hai giá trị.

Kết quả có thể dùng để đánh giá sai số chỉ thị, khả năng trở về điểm không và sự khác biệt giữa chiều tăng, giảm áp. Giới hạn chấp nhận phải căn cứ vào yêu cầu của thiết bị và quy trình đang áp dụng.

Kiểm tra cảm biến và bộ truyền tín hiệu áp suất

Với cảm biến có đầu ra điện, phép kiểm tra cần đồng thời theo dõi áp suất chuẩn và tín hiệu đầu ra.

Chẳng hạn, một transmitter 0–100 bar có đầu ra tuyến tính 4–20 mA lý tưởng sẽ cho 12 mA tại 50 bar. Bơm đảm nhiệm tạo áp, trong khi nguồn cấp và thiết bị đo dòng phục vụ phần kiểm tra điện.

Đây là cách phân biệt sai lệch của phần đo áp với vấn đề liên quan đến tín hiệu hoặc cài đặt thang đo.

Xác định điểm tác động của công tắc áp suất

Khi kiểm tra công tắc áp suất, kỹ thuật viên tăng áp chậm đến khi tiếp điểm đổi trạng thái, ghi lại áp suất tác động, sau đó giảm áp để xác định điểm hồi.

Cần kết hợp bơm tay thủy lực Druck PV212-22-TK-N với thiết bị đọc áp và phương tiện theo dõi tiếp điểm. Bản thân bơm không tự ghi nhận thời điểm đóng hoặc mở mạch điện.

Bộ phụ kiện cần kiểm tra khi đặt hàng

Để bộ bơm sử dụng được ngay với thiết bị tại nhà máy, yêu cầu báo giá nên ghi rõ:

Model đầy đủ: PV212-22-TK-N.

Kích thước và loại ren của thiết bị cần kiểm tra.

Chiều dài, số lượng ống và các đầu nối cần dùng.

Môi chất dự kiến sử dụng.

Đồng hồ chuẩn hoặc thiết bị đọc áp đã có.

Nhu cầu bổ sung phụ kiện bảo vệ quá áp.

Không nên mặc định bộ TK đã gồm mọi đầu chuyển cần thiết. Với thiết bị dùng ren BSP, ren hệ mét hoặc kết nối đặc biệt, cần chọn thêm phụ kiện tương ứng.

Những điểm quyết định chất lượng phép kiểm tra

Chọn chuẩn đo phù hợp với thang cần kiểm tra

Khả năng tạo áp đến 700 bar không có nghĩa mọi phép đo đều phải dùng đồng hồ chuẩn 700 bar. Với thiết bị có thang thấp, cần chọn chuẩn có dải đo và độ không đảm bảo đo phù hợp để đánh giá được sai số yêu cầu.

Giữ sạch môi chất và đường kết nối

Môi chất phải tương thích với bơm, gioăng, ống và thiết bị cần kiểm tra. Đối với ứng dụng có yêu cầu sạch đặc biệt, cần xác nhận phương pháp thử trước khi đưa chất lỏng vào cổng áp.

Tránh đổi qua lại giữa các môi chất khi chưa làm sạch hệ thống phù hợp.

Kiểm tra độ kín trước khi kết luận thiết bị lỗi

Nếu áp suất giảm sau khi ngừng thao tác, cần kiểm tra đầu nối, van xả, ống và khả năng còn khí trong mạch. Hiện tượng tụt áp chưa đủ để kết luận cảm biến hoặc đồng hồ bị hỏng.

Đồng thời, giới hạn thử phải tuân theo bộ phận có áp suất cho phép thấp nhất trong toàn bộ mạch.

Tư vấn cấu hình bơm tay Druck PV212-22-TK-N

Bơm tay thủy lực Druck PV212-22-TK-N phù hợp với nhu cầu tạo áp phục vụ kiểm tra đồng hồ, cảm biến, transmitter và công tắc áp suất. Giá trị sử dụng của bộ bơm nằm ở việc kết hợp đúng nguồn tạo áp, chuẩn đo và phụ kiện kết nối.
