Bộ truyền tín hiệu rung CEMB
Bộ truyền tín hiệu rung CEMB là thiết bị chuyên dùng để tiếp nhận tín hiệu từ cảm biến rung, xử lý giá trị đo và chuyển đổi thành tín hiệu analog tiêu chuẩn phục vụ giám sát máy móc công nghiệp. Thiết bị được sử dụng phổ biến trên động cơ điện, bơm, quạt, máy nén, hộp giảm tốc, turbine, máy phát điện và nhiều loại máy quay cần theo dõi rung động liên tục.
Đại lý CEMB tại Việt Nam phát triển bộ truyền tín hiệu rung CEMB như một phần của hệ thống đo và bảo vệ máy quay. Thiết bị có thể làm việc cùng cảm biến gia tốc, cảm biến vận tốc rung hoặc đầu dò phù hợp, sau đó đưa tín hiệu trực tiếp về PLC, DCS hoặc hệ thống thu thập dữ liệu của nhà máy. Một số dòng còn tích hợp ngõ cảnh báo relay và cổng kết nối thiết bị phân tích rung cầm tay.
Bộ truyền tín hiệu rung CEMB biến dao động cơ học thành dữ liệu điều khiển
Cảm biến được lắp trên gối đỡ, thân động cơ hoặc vị trí cần theo dõi để thu nhận dao động cơ học. Tín hiệu ban đầu từ cảm biến thường chưa phù hợp để đưa trực tiếp vào hệ thống điều khiển. Bộ truyền tín hiệu rung CEMB đảm nhiệm việc tiếp nhận, xử lý và chuyển đổi tín hiệu đó thành giá trị tỷ lệ với đại lượng rung cần đo.
Tùy cấu hình, hệ thống có thể theo dõi vận tốc rung, gia tốc rung hoặc độ dịch chuyển. Giá trị sau xử lý có thể được chuyển thành tín hiệu 4–20 mA hoặc 0–10 VDC, giúp việc tích hợp với PLC và DCS thuận tiện hơn. CEMB cung cấp nhiều cấu hình dải đo và bộ lọc để phù hợp với từng loại máy quay.
Bộ truyền tín hiệu rung CEMB tạo cầu nối giữa cảm biến và PLC
Một hệ thống giám sát rung công nghiệp thường gồm cảm biến, bộ xử lý tín hiệu và hệ thống điều khiển trung tâm. Bộ truyền tín hiệu rung CEMB nằm giữa hai phần này, giúp biến dữ liệu rung thành tín hiệu tiêu chuẩn mà PLC hoặc DCS có thể đọc và xử lý.
Khi giá trị rung được đưa về PLC, người vận hành có thể hiển thị mức rung trên HMI, lưu dữ liệu theo thời gian và thiết lập các điều kiện cảnh báo. Nhờ đó, bộ truyền tín hiệu rung CEMB không chỉ phục vụ đo lường mà còn tham gia trực tiếp vào hệ thống tự động hóa và bảo vệ thiết bị. CEMB xác nhận các dòng transmitter của hãng được thiết kế để giao tiếp trực tiếp với PLC/DCS.
Hai mức cảnh báo giúp bảo vệ máy quay chủ động hơn

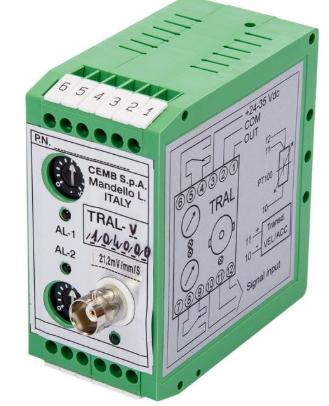

Một số dòng bộ truyền tín hiệu rung CEMB tích hợp hai relay cảnh báo độc lập. Người sử dụng có thể thiết lập ngưỡng kích hoạt theo tỷ lệ phần trăm của toàn thang đo và điều chỉnh thời gian trễ trước khi relay tác động.
Theo tài liệu kỹ thuật của CEMB, hai mức cảnh báo có thể điều chỉnh từ khoảng 10% đến 100% dải đo, trong khi thời gian trễ có thể đặt trong khoảng 0,2 đến 5 giây. Đèn LED trên thiết bị cho phép nhận biết trạng thái cảnh báo trực tiếp tại tủ điện.
Cấu hình hai ngưỡng đặc biệt hữu ích khi nhà máy muốn thiết lập một mức cảnh báo sớm và một mức bảo vệ cao hơn. Khi rung bắt đầu tăng, hệ thống có thể phát tín hiệu để nhân viên kiểm tra máy trước khi rung đạt tới mức nghiêm trọng.
Bộ truyền tín hiệu rung CEMB phù hợp với nhiều loại cảm biến rung
Một ưu điểm đáng chú ý của bộ truyền tín hiệu rung CEMB là khả năng làm việc với nhiều nguyên lý cảm biến khác nhau. CEMB có cấu hình dành cho cảm biến vận tốc, cảm biến gia tốc và cảm biến kiểu velomitor, cho phép lựa chọn theo loại máy và đại lượng cần giám sát.
Với cảm biến gia tốc, hệ thống phù hợp để theo dõi rung và các thành phần tần số cao trên motor, hộp số hoặc vòng bi. Cảm biến vận tốc thường được sử dụng để đánh giá độ rung tổng thể của máy quay. Việc lựa chọn đúng cảm biến và bộ truyền tín hiệu rung CEMB giúp hệ thống đo phản ánh chính xác hơn tình trạng vận hành thực tế.
Tín hiệu 4–20 mA nâng cao khả năng tích hợp vào hệ thống công nghiệp
Tín hiệu 4–20 mA được sử dụng rộng rãi trong công nghiệp vì khả năng truyền đi xa và tương thích với nhiều thiết bị điều khiển. CEMB phát triển các transmitter có khả năng chuyển giá trị rung thành dòng điện tương ứng để đưa trực tiếp về PLC hoặc DCS.

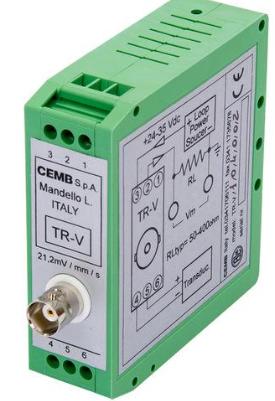

Một số bộ truyền tín hiệu rung CEMB sử dụng công nghệ hai dây, trong đó nguồn cấp và tín hiệu được truyền trên cùng vòng dòng điện. Cấu trúc này giúp giảm số lượng dây dẫn và thuận tiện khi triển khai nhiều điểm đo rung trong nhà máy. Một số cấu hình khác sử dụng công nghệ ba dây hoặc có thêm ngõ ra điện áp tùy nhu cầu hệ thống.
Bộ truyền tín hiệu rung CEMB hỗ trợ kiểm tra bằng máy phân tích cầm tay
Ngoài tín hiệu đưa về hệ thống điều khiển, một số thiết bị của CEMB còn được trang bị đầu nối BNC. Kỹ thuật viên có thể kết nối máy phân tích rung cầm tay vào đây để kiểm tra sâu hơn khi phát hiện mức rung bất thường.
Cách bố trí này giúp bộ truyền tín hiệu rung CEMB đáp ứng đồng thời hai mục đích. Hệ thống PLC theo dõi giá trị rung liên tục, trong khi nhân viên bảo trì vẫn có thể thực hiện phân tích phổ, kiểm tra tần số hoặc các phép chẩn đoán chuyên sâu mà không cần tháo cảm biến khỏi máy.
Bộ truyền tín hiệu rung CEMB theo dõi động cơ điện liên tục
Động cơ điện có thể phát sinh rung do mất cân bằng rotor, sai lệch khớp nối, vấn đề vòng bi hoặc chân đế. Khi bộ truyền tín hiệu rung CEMB được kết nối với cảm biến lắp tại gối đỡ, dữ liệu rung có thể được theo dõi liên tục trong suốt quá trình motor hoạt động.
Thay vì chờ kỹ thuật viên mang máy đo đến kiểm tra định kỳ, hệ thống tự động cập nhật mức rung về phòng điều khiển. Khi giá trị tăng vượt ngưỡng cài đặt, PLC hoặc relay cảnh báo có thể đưa ra tín hiệu để kiểm tra thiết bị.
Bơm và quạt là ứng dụng phổ biến của bộ truyền tín hiệu rung CEMB
Bơm công nghiệp hoạt động liên tục có thể chịu ảnh hưởng từ vòng bi, khớp nối, trục và bánh công tác. Bộ truyền tín hiệu rung CEMB giúp theo dõi thay đổi của độ rung tại gối đỡ bơm hoặc động cơ, tạo dữ liệu phục vụ đánh giá tình trạng của toàn bộ cụm truyền động.
Đối với quạt, bụi hoặc vật liệu bám không đều trên cánh có thể làm rotor mất cân bằng. Khi mức rung tăng, hệ thống CEMB có thể phát hiện thay đổi và gửi tín hiệu về hệ thống điều khiển. CEMB liệt kê motor, generator, compressor, pump, fan và turbine trong các ứng dụng điển hình của thiết bị truyền rung của hãng.
Bộ truyền tín hiệu rung CEMB hỗ trợ máy nén và turbine
Máy nén và turbine thường hoạt động ở tốc độ cao nên việc giám sát rung có vai trò quan trọng. Bộ truyền tín hiệu rung CEMB có thể kết hợp với hệ thống cảm biến phù hợp để theo dõi rung tuyệt đối tại gối đỡ hoặc rung tương đối của trục tùy cấu hình đo.
Với yêu cầu đo chuyển động tương đối của trục hoặc dịch chuyển dọc trục, CEMB còn phát triển hệ thống transmitter làm việc cùng đầu dò tiệm cận. Hệ thống này xuất tín hiệu 4–20 mA và có thể kết nối trực tiếp với PLC/DCS để theo dõi liên tục.
Thiết kế lắp ray DIN thuận tiện cho tủ điều khiển
Các dòng bộ truyền tín hiệu rung CEMB dạng module được thiết kế để lắp trên ray DIN, thuận tiện khi bố trí trong tủ điện hoặc tủ điều khiển trung tâm. Các terminal riêng biệt dành cho nguồn cấp, tín hiệu cảm biến, tín hiệu đầu ra và relay giúp việc đấu nối rõ ràng hơn.
Với thiết bị transmitter có cảnh báo, nguồn danh định thường ở mức 24 VDC. CEMB công bố một số dòng có phạm vi môi trường làm việc khoảng -35°C đến +70°C, phù hợp với nhiều ứng dụng công nghiệp.
Bộ truyền tín hiệu rung CEMB hỗ trợ môi trường công nghiệp khắc nghiệt
Không phải mọi điểm đo rung đều nằm trong điều kiện môi trường thuận lợi. Một số nhà máy có dầu, hơi nước, hóa chất hoặc khu vực được phân loại nguy hiểm. CEMB vì vậy phát triển các cấu hình cho phép transmitter được đặt tại khu vực an toàn và kết nối với cảm biến an toàn nội tại thông qua hàng rào bảo vệ được chứng nhận.
Đối với transmitter tích hợp trực tiếp vào cảm biến, CEMB còn có các phiên bản thân thép không gỉ AISI 316L và nhiều lựa chọn chứng nhận ATEX, IECEx, CSA/UL hoặc SIL tùy dòng sản phẩm. Điều này mở rộng khả năng sử dụng bộ truyền tín hiệu rung CEMB tại các ngành dầu khí, hóa chất, năng lượng và công nghiệp nặng.
Bộ truyền tín hiệu rung CEMB hỗ trợ bảo trì dự đoán hiệu quả
Giá trị rung chỉ thực sự hữu ích khi được theo dõi theo thời gian. Khi dữ liệu từ bộ truyền tín hiệu rung CEMB liên tục được lưu trong PLC, DCS hoặc phần mềm giám sát, bộ phận bảo trì có thể quan sát xu hướng thay đổi của thiết bị.
Mức rung tăng dần có thể trở thành cơ sở để kiểm tra vòng bi, rotor, khớp nối hoặc kết cấu máy trước khi xảy ra dừng máy ngoài kế hoạch. CEMB phát triển danh mục vibration monitoring hướng tới giám sát tình trạng, bảo vệ máy quay và bảo trì dự đoán cho hệ thống công nghiệp.
Lựa chọn bộ truyền tín hiệu rung CEMB cần dựa trên đại lượng đo
Khi lựa chọn bộ truyền tín hiệu rung CEMB, trước tiên cần xác định loại cảm biến đang sử dụng và đại lượng muốn giám sát. Vận tốc rung, gia tốc rung và độ dịch chuyển yêu cầu cấu hình xử lý khác nhau.
Tiếp theo cần xác định dải đo, chế độ RMS hoặc Peak, bộ lọc tần số, loại ngõ ra, nguồn cấp và yêu cầu cảnh báo. CEMB cung cấp nhiều lựa chọn dải đo vận tốc, gia tốc và displacement, đồng thời cho phép cấu hình bộ lọc thông cao và thông thấp theo yêu cầu ứng dụng.
Bộ truyền tín hiệu rung CEMB nâng cao khả năng kiểm soát thiết bị quay
Bộ truyền tín hiệu rung CEMB đóng vai trò quan trọng giữa cảm biến và hệ thống điều khiển. Thiết bị giúp chuyển tín hiệu rung thành dữ liệu tiêu chuẩn, hỗ trợ PLC/DCS theo dõi motor, bơm, quạt, máy nén, turbine và nhiều loại máy quay khác.
Khả năng kết hợp cảm biến rung, ngõ ra 4–20 mA, cảnh báo relay, kết nối máy phân tích và nhiều cấu hình đo giúp bộ truyền tín hiệu rung CEMB phù hợp từ hệ thống giám sát đơn giản đến các dây chuyền công nghiệp cần theo dõi rung liên tục. Việc lựa chọn đúng cấu hình giúp nhà máy phát hiện sớm thay đổi của thiết bị và nâng cao hiệu quả của chương trình bảo trì dự đoán.
