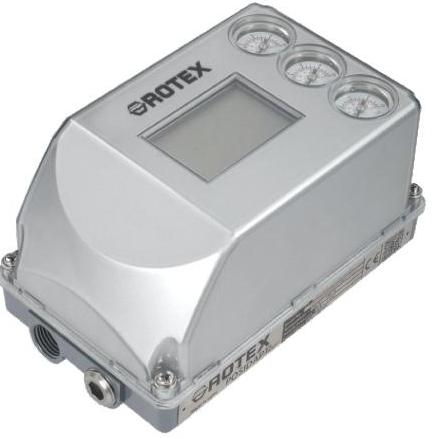

Bộ định vị thông minh Rotex Automation là gì?
Bộ định vị thông minh Rotex Automation (Smart Positioner) là thiết bị điều khiển vị trí van tự động, nhận tín hiệu điều khiển từ hệ thống PLC hoặc DCS (thường là 4–20 mA) và điều chỉnh chính xác độ mở của van thông qua bộ truyền động khí nén (Pneumatic Actuator).
Khác với bộ định vị cơ khí truyền thống, Smart Positioner Rotex tích hợp bộ vi xử lý, chức năng tự hiệu chuẩn (Auto Calibration), chẩn đoán lỗi và nhiều giao thức truyền thông công nghiệp, giúp nâng cao độ chính xác và độ tin cậy của hệ thống điều khiển quá trình.
Vì sao nên sử dụng Smart Positioner Rotex?
Trong các dây chuyền sản xuất hiện đại, yêu cầu điều khiển lưu lượng, áp suất hoặc nhiệt độ ngày càng chính xác. Smart Positioner Rotex giúp:
Điều khiển chính xác vị trí mở của van.
Giảm sai số và vùng chết (Dead Band).
Tự động hiệu chuẩn sau khi lắp đặt.
Theo dõi tình trạng hoạt động theo thời gian thực.
Giảm thời gian bảo trì và dừng máy.
Tăng tuổi thọ bộ truyền động và van điều khiển.
Nguyên lý hoạt động
Bộ định vị nhận tín hiệu điều khiển từ bộ điều khiển trung tâm, sau đó so sánh với vị trí thực tế của van thông qua cảm biến phản hồi không tiếp xúc. Bộ xử lý sẽ điều chỉnh áp suất khí cấp vào bộ truyền động để đưa van khí nén Rotex đến đúng vị trí yêu cầu.
Quá trình này diễn ra liên tục nhằm đảm bảo van luôn đạt độ mở mong muốn ngay cả khi áp suất nguồn hoặc tải thay đổi.
Đặc điểm nổi bật
Điều khiển thích nghi bằng thuật toán Adaptive PID.
Màn hình LCD hiển thị thông số và cảnh báo.
Tự động hiệu chuẩn (Auto Setup).
Cảm biến phản hồi không tiếp xúc giúp tăng tuổi thọ.
Thiết kế Blind Mount, giảm thời gian lắp đặt.
Phù hợp với van quay và van tuyến tính.
Chuẩn bảo vệ IP66.
Hỗ trợ nhiều chứng nhận như ATEX, IECEx, UL, CE, SIL cho các ứng dụng công nghiệp và khu vực nguy hiểm.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tín hiệu điều khiển | 4–20 mA |
| Kiểu van | Van quay và van tuyến tính |
| Bộ truyền động | Single Acting, Double Acting |
| Áp suất khí cấp | Theo cấu hình bộ truyền động |
| Chuẩn bảo vệ | IP66 |
| Giao tiếp | HART (tùy model) |
| Hiển thị | LCD |
| Hiệu chuẩn | Tự động |
| Tiêu chuẩn lắp đặt | VDI/VDE 3845, IEC 60534-6 |
Các dòng Bộ định vị thông minh Rotex Automation phổ biến
Rotex Automation phát triển nhiều dòng Smart Positioner nhằm đáp ứng từ các ứng dụng cơ bản đến những hệ thống điều khiển quy trình phức tạp.
| Model | Đặc điểm |
|---|---|
| RTX-3 PRIME | Dòng tiêu chuẩn, phù hợp đa số ứng dụng công nghiệp |
| RTX-4 ELITE | Nâng cao độ chính xác và khả năng chẩn đoán |
| RTX-5 IPST | Hỗ trợ kiểm tra Partial Stroke Test cho van ESD |
| RTX-7 EXPERT | Dòng cao cấp với nhiều tùy chọn truyền thông và chẩn đoán |
| RTX-8 SUPER | Điều khiển chính xác cho ứng dụng quy trình liên tục |
| RTX-9 ULTRA | Phiên bản cao cấp nhất, tích hợp nhiều tính năng thông minh |
Bảng so sánh các dòng Bộ định vị thông minh Rotex Automation
| Tiêu chí | RTX-3 PRIME | RTX-4 ELITE | RTX-5 IPST | RTX-7 EXPERT | RTX-8 SUPER | RTX-9 ULTRA |
|---|---|---|---|---|---|---|
| Điều khiển 4–20 mA | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Auto Calibration | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Màn hình LCD | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Thuật toán PID | Cơ bản | Nâng cao | Nâng cao | Adaptive PID | Adaptive PID | Adaptive PID |
| Hỗ trợ HART* | Tùy chọn | Tùy chọn | Có | Có | Có | Có |
| Chẩn đoán thiết bị | Cơ bản | Khá | Cao | Rất cao | Rất cao | Toàn diện |
| Partial Stroke Test (PST) | ✗ | ✗ | ✓ | Tùy cấu hình | Tùy cấu hình | Tùy cấu hình |
| Quản lý tài sản | ✗ | Hạn chế | Có | Có | Có | Có |
| Theo dõi tuổi thọ van | ✗ | ✗ | Có | Có | Có | Có |
| Ứng dụng | Công nghiệp phổ thông | Điều khiển quá trình | Van ESD | Quy trình liên tục | Môi trường khắc nghiệt | Nhà máy thông minh |
Lưu ý: Khả năng hỗ trợ giao thức HART, Partial Stroke Test (PST) hoặc các tính năng chẩn đoán có thể khác nhau tùy phiên bản phần cứng và cấu hình cụ thể của từng model. Khi lựa chọn thiết bị, nên đối chiếu với tài liệu kỹ thuật chính thức của Rotex Automation hoặc mã sản phẩm cụ thể.
Nên chọn dòng Bộ định vị thông minh Rotex Automation nào?
RTX-3 PRIME: Phù hợp cho các ứng dụng tiêu chuẩn, cần tối ưu chi phí.
RTX-4 ELITE: Thích hợp cho hệ thống yêu cầu độ chính xác điều khiển cao.
RTX-5 IPST: Lựa chọn phù hợp cho van ESD và các hệ thống cần kiểm tra Partial Stroke Test.
RTX-7 EXPERT: Dành cho các nhà máy quy trình cần chẩn đoán và quản lý thiết bị.
RTX-8 SUPER: Thích hợp với môi trường vận hành liên tục, khắc nghiệt.
RTX-9 ULTRA: Phù hợp với các dự án tự động hóa quy mô lớn, yêu cầu tích hợp nhiều tính năng giám sát và quản lý tài sản.
Ưu điểm so với Positioner truyền thống
| Smart Positioner | Positioner cơ khí |
|---|---|
| Tự động hiệu chuẩn | Hiệu chuẩn thủ công |
| Độ chính xác cao | Độ chính xác thấp hơn |
| Chẩn đoán lỗi | Không có |
| Màn hình LCD | Không có |
| Hỗ trợ HART (tùy model) | Không hỗ trợ |
| Theo dõi trạng thái van | Hạn chế |
Lợi ích khi ứng dụng thực tế
Tiết kiệm chi phí tồn kho: Một model thiết bị có thể dùng linh hoạt cho cả van tuyến tính lẫn van xoay, van tác động đơn hoặc tác động kép.
Thân thiện với môi trường phòng sạch: Khí xả từ bộ định vị có cổng gom ren riêng để dẫn ra ngoài hệ thống ống thoát, giữ cho khu vực xung quanh luôn sạch sẽ (rất thích hợp cho ngành dược phẩm và hóa chất tinh khiết).
Độ bền bỉ cao: Thiết kế ít chi tiết chuyển động cơ khí giúp giảm thiểu mài mòn, chịu được rung động mạnh trong môi trường công nghiệp nặng.
Để biết thêm thông itn chi tiết về Bộ định vị thông minh Rotex Automation , van điện từ Rotex vui lòng liên hệ trực tiếp tới công ty chúng tôi
