Bộ điều áp gas AMC 2083 2 inch – Kiểm soát áp suất cho đường cấp gas công nghiệp

Áp suất gas cấp đến thiết bị tiêu thụ ảnh hưởng trực tiếp đến khả năng vận hành của hệ thống đốt. Khi áp suất thay đổi ngoài phạm vi cho phép, đầu đốt có thể hoạt động thiếu ổn định hoặc phát sinh sự cố. Bộ điều áp gas AMC 2083 2 inch là thiết bị được sử dụng để giảm áp và duy trì áp suất cấp gas theo mức cài đặt phù hợp với hệ thống.

Điểm đáng chú ý của model 2083 là cơ cấu ngắt quá áp OPSO, giúp ngắt dòng gas khi áp suất được giám sát vượt ngưỡng thiết lập. Tài liệu American Meter xếp model 2083 vào nhóm bộ điều áp có chức năng này. Vì vậy, khi chọn AMC 2083 – 2″ REGULATOR, cần xem xét cả yêu cầu điều áp và thông số ngắt bảo vệ.

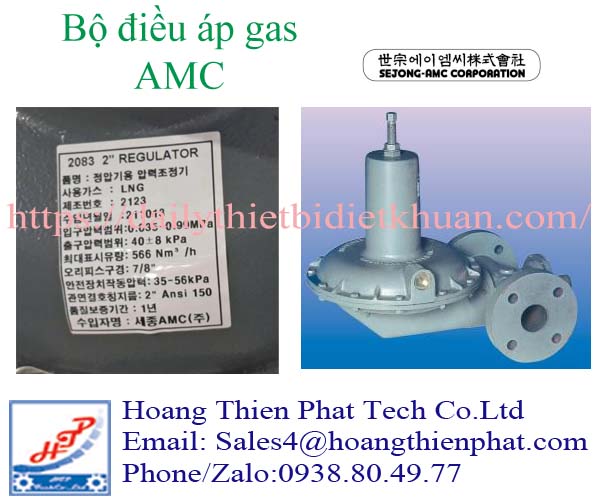

Nhận diện bộ điều áp gas AMC 2083 2 inch

Thông tin sản phẩm đang được xác định theo tên thương mại AMC, model 2083, kích thước kết nối 2 inch, tương đương kích thước danh nghĩa DN50. Đây là bộ điều áp gas công nghiệp, được lắp trên đường ống để kiểm soát áp suất trước khi gas đi đến các thiết bị sử dụng.

Cụm từ 2″ REGULATOR thể hiện kích thước kết nối của bộ điều áp. Thông tin này không thể hiện đầy đủ lưu lượng, áp suất đầu ra hoặc kích thước lỗ tiết lưu bên trong. Hai bộ điều áp gas AMC 2083 2 inch có thể cùng kích thước đường ống nhưng được chọn cấu hình khác nhau theo điều kiện sử dụng.

Thông số cần đối chiếu trước khi chọn mua

Các thông số áp suất và lưu lượng cần được xác nhận đồng thời. Nếu chỉ lựa chọn theo kích thước DN50, bộ điều áp có thể chưa đáp ứng đúng nhu cầu khi hệ thống vận hành ở tải cao hoặc tải thấp.

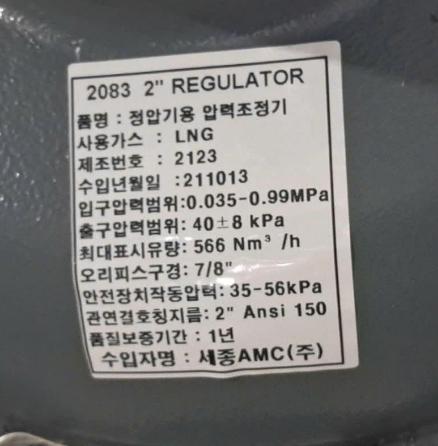

Đối với đơn hàng thay thế, việc đối chiếu tem của thiết bị cũ giúp hạn chế sai cấu hình. Ngoài model, nên cung cấp các thông tin về áp suất cài đặt, kiểu kết nối và điều kiện làm việc của đường gas.

Cấu tạo bộ điều áp gas AMC 2083 2 inch

Cụm thân van và cơ cấu điều tiết

Bộ điều áp gas AMC 2083 2 inch có các bộ phận như màng điều áp, lò xo, đòn truyền động, trục và cụm van. Tài liệu phụ tùng cũng thể hiện các lựa chọn kết nối ren và mặt bích cho model này. Cấu hình cụ thể cần được đối chiếu theo thiết bị hoặc đơn hàng

Trong một bộ điều áp cơ khí, cụm van thay đổi tiết diện dòng chảy để điều chỉnh lượng gas đi qua. Khả năng cấp gas vì vậy phụ thuộc cả điều kiện áp suất và cấu hình bên trong, chứ không chỉ dựa trên đường kính kết nối.

Màng điều áp và lò xo cài đặt

Màng điều áp phản ứng với sự thay đổi áp suất, còn lò xo tạo lực tương ứng với mức cài đặt. Sự cân bằng giữa các lực giúp cơ cấu van điều chỉnh vị trí khi nhu cầu tiêu thụ gas thay đổi.

Khi lựa chọn bộ điều áp gas AMC 2083 2 inch, dải lò xo phải phù hợp với áp suất đầu ra cần sử dụng. Một dải điều chỉnh quá rộng hoặc không phù hợp với điểm làm việc có thể khiến việc cài đặt và kiểm soát áp suất gặp khó khăn.

Cơ cấu ngắt quá áp OPSO

OPSO là viết tắt của Overpressure Shutoff, nghĩa là ngắt khi quá áp. Trên model 2083, cơ cấu này đóng đường gas khi áp suất giám sát đạt ngưỡng ngắt đã thiết lập.

Ngưỡng ngắt OPSO cần được phối hợp với áp suất vận hành bình thường và giới hạn chịu áp của thiết bị phía sau. Cài đặt quá gần áp suất làm việc có thể gây ngắt ngoài ý muốn, trong khi cài đặt quá cao có thể không đáp ứng yêu cầu bảo vệ của hệ thống.

Nguyên lý hoạt động của bộ điều áp gas AMC 2083 2 inch

Điều chỉnh dòng gas theo nhu cầu tiêu thụ

Nguyên lý điều áp cơ khí dựa trên việc cân bằng lực tác động lên màng và lò xo. Khi nhu cầu tiêu thụ tăng, áp suất phía sau có xu hướng giảm; cơ cấu điều tiết sẽ phản ứng để tăng lượng gas đi qua. Khi nhu cầu giảm, cơ cấu van thu hẹp dòng chảy để hạn chế áp suất tăng.

Nhờ quá trình điều chỉnh này, bộ điều áp gas AMC 2083 2 inch hỗ trợ duy trì áp suất cấp gas quanh điểm cài đặt. Mức ổn định thực tế còn phụ thuộc vào việc chọn đúng lưu lượng, áp suất nguồn và thiết kế đường ống.

Ngắt dòng gas khi xuất hiện quá áp

Chức năng điều áp và chức năng ngắt bảo vệ có nhiệm vụ khác nhau. Điều áp diễn ra trong quá trình vận hành bình thường, còn OPSO can thiệp khi áp suất đạt ngưỡng bảo vệ.

Nếu bộ điều áp gas AMC 2083 2 inch bị ngắt OPSO, cần xác định nguyên nhân trước khi khôi phục cấp gas. Việc kiểm tra nên tập trung vào áp suất nguồn, trạng thái cụm van, thông số cài đặt và điều kiện phía sau bộ điều áp.

Ứng dụng bộ điều áp gas AMC 2083 2 inch trong công nghiệp

Đường cấp gas cho đầu đốt và lò công nghiệp

Đường gas cấp cho đầu đốt thường cần áp suất phù hợp với yêu cầu của cụm van và thiết bị đốt. Bộ điều áp được lựa chọn đúng giúp hạn chế ảnh hưởng của biến động nguồn cấp đến quá trình vận hành.

Bộ điều áp gas AMC 2083 2 inch có thể được xem xét cho đường cấp gas của lò hơi, lò gia nhiệt hoặc thiết bị sấy khi đáp ứng đầy đủ yêu cầu kỹ thuật. Khả năng sử dụng phải được kiểm tra theo loại gas, lưu lượng và áp suất của từng hệ thống.

Cụm giảm áp cấp gas cho khu vực sản xuất

Trong nhà máy, một tuyến cấp gas có thể phục vụ nhiều thiết bị với chế độ vận hành khác nhau. Khi các thiết bị đóng hoặc mở đồng thời, tổng nhu cầu gas thay đổi và tạo ra biến động áp suất trên đường ống.

Đối với trường hợp này, việc chọn bộ điều áp gas AMC 2083 2 inch cần dựa trên cả tải lớn nhất và tải nhỏ nhất. Đánh giá đầy đủ các trạng thái vận hành giúp lựa chọn cấu hình phù hợp hơn so với chỉ tính theo tổng công suất danh định.

Những yếu tố quyết định cấu hình AMC 2083 phù hợp

Áp suất đầu vào và áp suất đầu ra

Áp suất đầu vào nên được cung cấp dưới dạng giá trị thấp nhất, bình thường và cao nhất nếu có. Áp suất đầu ra cần xác định theo yêu cầu của thiết bị sử dụng gas, thay vì suy đoán từ model.

Bộ điều áp gas AMC 2083 2 inch phải được đánh giá ở điều kiện nguồn cấp bất lợi nhất. Một cấu hình đáp ứng khi áp suất nguồn cao chưa chắc cung cấp đủ lưu lượng khi áp suất nguồn giảm.

Lưu lượng, loại khí và kiểu kết nối

Lưu lượng yêu cầu cần đi kèm đơn vị và điều kiện quy đổi rõ ràng, đặc biệt khi dùng Nm³/h hoặc Sm³/h. Loại khí cũng cần được khai báo để nhà cung cấp kiểm tra tính tương thích và khả năng cấp lưu lượng.

Kiểu kết nối phải khớp với đường ống hiện hữu. Đối với kết nối ren, cần xác định tiêu chuẩn ren; đối với mặt bích, cần xác nhận tiêu chuẩn và cấp áp suất. Kích thước 2 inch chỉ là một phần của thông tin đặt hàng.

Lắp đặt và bảo trì bộ điều áp gas AMC 2083 2 inch

Bộ điều áp cần được lắp đúng chiều dòng chảy, đường ống phải sạch và vị trí thông hơi phải được bố trí theo hướng dẫn của nhà sản xuất. Tài liệu yêu cầu việc lắp đặt và bảo dưỡng do nhân sự có chuyên môn thực hiện.

Trong quá trình bảo trì, nên theo dõi áp suất đầu ra ở các mức tải, tình trạng kín của hệ thống và hoạt động của cơ cấu bảo vệ. Khi xuất hiện dao động áp suất, rò rỉ hoặc ngắt bất thường, cần kiểm tra toàn bộ điều kiện vận hành trước khi quyết định thay bộ điều áp.

Đối với phụ tùng thay thế, model 2083 là thông tin nhận diện ban đầu. Màng, lò xo, cụm van và các chi tiết làm kín cần được chọn theo cấu hình thực tế để bảo đảm tương thích.
